Frezarka narzędziowa CORMAK XL8145

Frezarka narzędziowa CORMAK XL8145 to profesjonalna frezarka do metalu przeznaczona do precyzyjnej i wielozadaniowej obróbki elementów w narzędziowniach, warsztatach produkcyjnych i działach utrzymania ruchu. Poziomy i pionowy układ frezowania, stożek wrzeciona ISO40 oraz bezstopniowe posuwy we wszystkich trzech osiach umożliwiają realizację szerokiego zakresu operacji na jednym stanowisku.

Frezarka narzędziowa XL8145 – pionowa i pozioma obróbka metalu na jednej maszynie

XL8145 została zaprojektowana jako wszechstronna frezarka narzędziowa do metalu łącząca poziomy stół roboczy 850 mm x 450 mm z pionowym stołem o wymiarach 1190 x 250 mm. Takie rozwiązanie rozszerza możliwości mocowania detalu i umożliwia prowadzenie operacji w różnych płaszczyznach bez konieczności korzystania z kilku oddzielnych obrabiarek.

Przesuwy robocze wynoszą 600 mm w osi X oraz 450 mm w osiach Y i Z. Bezstopniowy posuw każdej osi w zakresie 10 - 1000 mm/min pozwala precyzyjnie dobrać prędkość ruchu do rodzaju narzędzia, materiału i charakteru obróbki. Szybki posuw 1200 mm/min skraca czas pozycjonowania pomiędzy kolejnymi operacjami.

Główne atuty frezarki XL8145

• Poziomy stół 850 x 450 mm z 7 rowkami teowymi do stabilnego mocowania detali.
• Pionowy stół 1190 x 250 mm rozszerzający możliwości technologiczne maszyny.
• Przesuw X/Y/Z: 600/450/450 mm zapewniający szeroką przestrzeń roboczą.
• Wrzeciono ISO40 pozwalające wykorzystywać profesjonalne oprzyrządowanie frezerskie.
• Zakres obrotów 40 - 2000 obr/min umożliwiający dopasowanie parametrów skrawania.
• Bezstopniowy posuw X/Y/Z 10 - 1000 mm/min zapewniający precyzyjną regulację ruchu roboczego.
• Silnik główny 5,5 kW przeznaczony do profesjonalnych zastosowań warsztatowych i produkcyjnych.

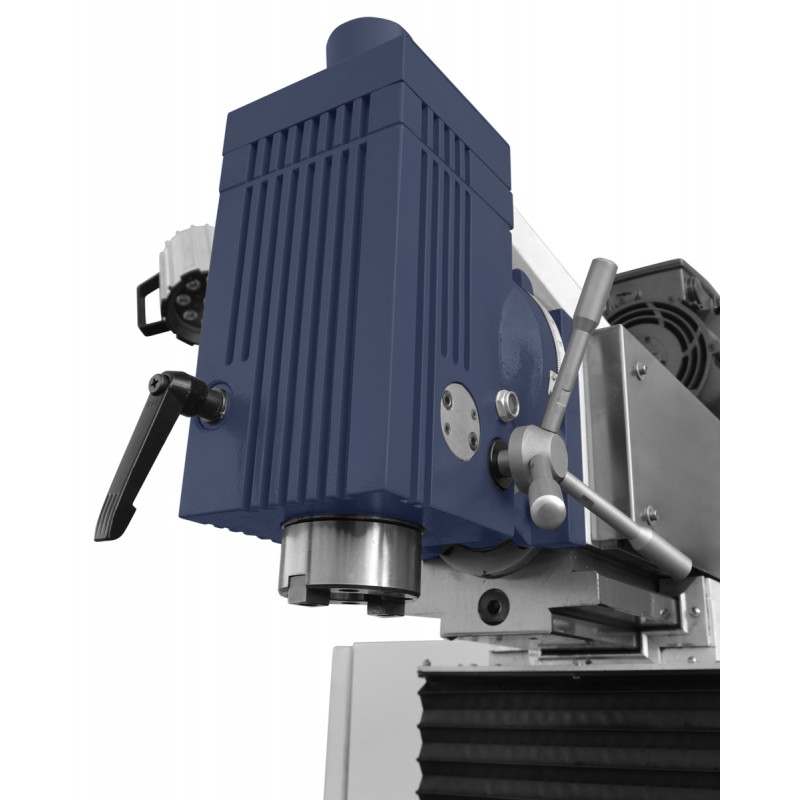

Wrzeciono ISO40, głowica pionowa i poziomy układ frezowania

Stożek wrzeciona ISO40 umożliwia stosowanie szerokiej gamy oprawek, trzpieni oraz narzędzi wykorzystywanych w przemysłowych frezarkach do metalu. Zakres prędkości 40 - 2000 obr/min pozwala dostosować obroty do średnicy narzędzia i właściwości obrabianego materiału.

Układ pionowy i poziomy sprawia, że XL8145 może wykonywać operacje wymagające różnych kierunków prowadzenia narzędzia. Odległość płaszczyzny czołowej wrzeciona od stołu wynosi 75 - 525 mm, odległość osi wrzeciona poziomego od stołu 170 - 620 mm, a osi wrzeciona pionowego od kolumny 175 - 625 mm.

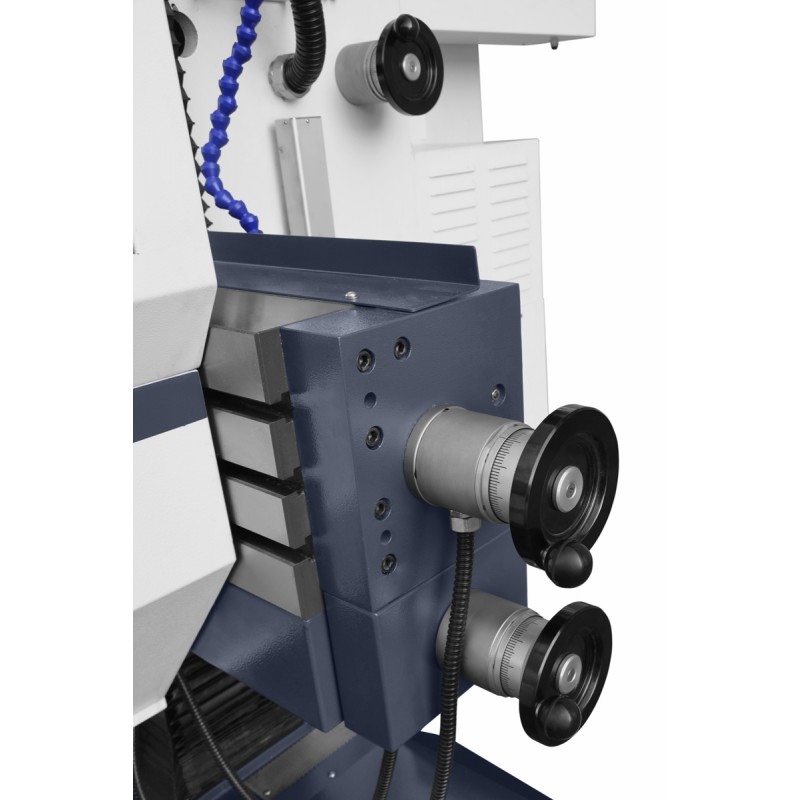

Precyzyjne mocowanie detalu

Poziomy stół roboczy posiada 7 rowków teowych o szerokości 14 mm i rozstawie 63 mm. Stół pionowy wyposażono w 3 rowki teowe o identycznej szerokości i rozstawie. Umożliwia to stosowanie imadeł, elementów mocujących i specjalistycznego oprzyrządowania odpowiedniego do geometrii obrabianej części.

Wielozadaniowa frezarka do narzędziowni i produkcji

Przy zastosowaniu odpowiedniego oprzyrządowania frezarka narzędziowa XL8145 może realizować znacznie więcej niż klasyczne frezowanie. Konstrukcja maszyny umożliwia wykorzystanie jej jako wielozadaniowej maszyny do obróbki metalu w produkcji jednostkowej, prototypowej i małoseryjnej.

• dłutowanie rowków,
• wiercenie i pogłębianie,
• wytaczanie przy użyciu głowic wytaczarskich,
• gwintowanie otworów w różnych płaszczyznach,
• nacinanie uzębień,
• skrawanie,
• frezowanie,
• szlifowanie otworów.

Zastosowanie frezarki narzędziowej CORMAK XL8145

Frezarka przemysłowa XL8145 jest przeznaczona przede wszystkim do narzędziowni, warsztatów mechanicznych, działów remontowych, utrzymania ruchu oraz zakładów wykonujących precyzyjne części maszyn. Możliwość pracy w układzie pionowym i poziomym pozwala ograniczyć liczbę przezbrojeń oraz wykonywać złożone operacje na jednym stanowisku. Model sprawdzi się wszędzie tam, gdzie wymagana jest uniwersalna frezarka ISO40 do zróżnicowanej obróbki skrawaniem.

Dane techniczne frezarki XL8145

Dostępne wyposażenie frezarki XL8145

• Trzpień z oprawkami 4-16 mm
• Podtrzymka do wrzeciona poziomego
• Stopy antywibracyjne
• Śruba do wrzeciona
• Trzpienie do wrzeciona poziomego - 4 rodzaje
• Tulejki redukcyjne na MK1, MK2, MK3

XL8145 – profesjonalna frezarka narzędziowa ISO40 do metalu

Połączenie dwóch powierzchni roboczych, wrzeciona ISO40, bezstopniowych posuwów w trzech osiach i silnika 5,5 kW sprawia, że CORMAK XL8145 może obsługiwać szeroki zakres zadań w profesjonalnym parku maszynowym. Skontaktuj się z doradcą CORMAK, aby dobrać uchwyty, trzpienie i pozostałe oprzyrządowanie do planowanych operacji frezowania, wiercenia, wytaczania lub gwintowania.
