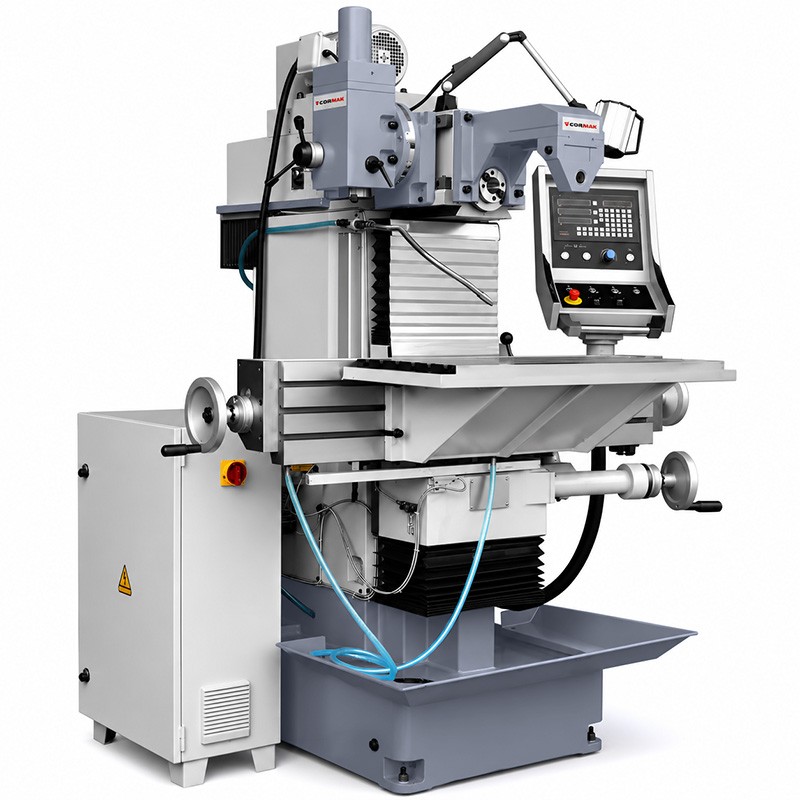

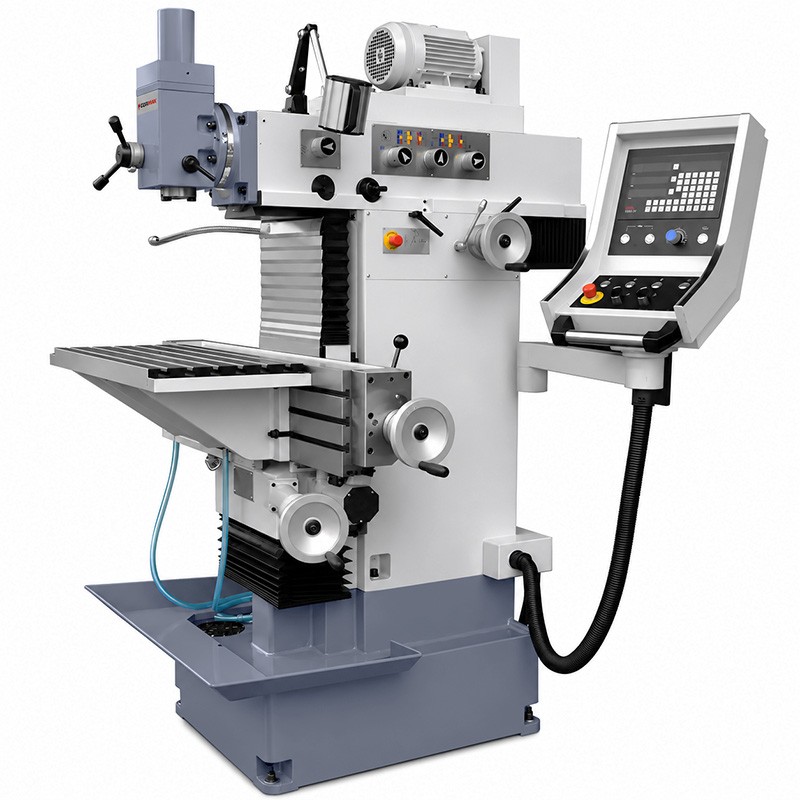

Frezarka narzędziowa XN830

Frezarka narzędziowa XN830 to konwencjonalna frezarka do metalu przeznaczona do prac narzędziowych, produkcji jednostkowej i małoseryjnej oraz zadań remontowych. Wrzeciono ISO40, możliwość obróbki pionowej i poziomej, głowica frezująca obracana w zakresie ±60° oraz stół o nośności 200 kg zapewniają szerokie możliwości wykorzystania maszyny w profesjonalnym warsztacie.

Frezarka narzędziowa XN830 – konwencjonalna obróbka pionowa i pozioma

XN830 jest wszechstronną frezarką konwencjonalną umożliwiającą realizację różnorodnych operacji obróbki skrawaniem na jednym stanowisku. Stół roboczy o wymiarach 750 mm x 320 mm posiada 5 rowków teowych o szerokości 14 mm, umożliwiających montaż imadeł, elementów mocujących oraz specjalistycznego oprzyrządowania.

Maksymalne obciążenie stołu wynosi 200 kg. Ręczny przesuw wzdłużny osiąga 405 mm, a automatyczny 395 mm. W kierunku poprzecznym dostępny jest przesuw ręczny 390 mm oraz automatyczny 380 mm. Takie rozwiązanie pozwala operatorowi dostosować sposób przemieszczania stołu do rodzaju wykonywanej operacji.

Główne atuty frezarki XN830

• Konwencjonalna frezarka narzędziowa do produkcji jednostkowej, małoseryjnej i prac warsztatowych.
• Stół 750 mm x 320 mm z 5 rowkami teowymi o szerokości 14 mm.
• Maksymalne obciążenie stołu 200 kg.
• Wrzeciono ISO40 umożliwiające stosowanie przemysłowego oprzyrządowania frezerskiego.
• Zakres obrotów 40-1600 obr/min pozwalający dopasować prędkość do narzędzia i materiału.
• Głowica frezująca obracana ±60° do obróbki powierzchni ustawionych pod kątem.
• Silnik 4 kW przeznaczony do profesjonalnej obróbki metalu.

Wrzeciono ISO40 i głowica frezująca ±60°

Frezarka ISO40 XN830 wykorzystuje układ umożliwiający obróbkę w położeniu pionowym i poziomym. Stożek ISO40 pozwala stosować szeroki zakres oprawek, uchwytów i trzpieni używanych w profesjonalnych frezarkach narzędziowych.

Odległość pionowego wrzeciona od stołu wynosi 105 - 495 mm, natomiast poziomego 135 - 535 mm. Głowica frezująca może być obracana w zakresie ±60°, co rozszerza możliwości ustawienia narzędzia względem obrabianej powierzchni i ułatwia wykonywanie operacji pod kątem.

Ręczne i automatyczne przesuwy stołu

Możliwość wykorzystania zarówno ruchu ręcznego, jak i automatycznego zwiększa funkcjonalność maszyny podczas zróżnicowanych prac warsztatowych. Ręczne prowadzenie pozwala operatorowi bezpośrednio kontrolować pozycję stołu, natomiast posuw automatyczny usprawnia wykonywanie operacji wymagających równomiernego przemieszczania detalu.

Zakres operacji frezarki konwencjonalnej XN830

Po zastosowaniu odpowiedniego oprzyrządowania frezarka narzędziowa XN830 może wykonywać szeroki zakres operacji technologicznych:

• dłutowanie rowków,
• wiercenie i pogłębianie,
• wytaczanie przy użyciu głowic wytaczarskich,
• gwintowanie otworów w różnych płaszczyznach,
• nacinanie uzębień,
• skrawanie,
• frezowanie,
• szlifowanie otworów.

Zastosowanie frezarki narzędziowej XN830

Frezarka do metalu XN830 jest przeznaczona do narzędziowni, warsztatów mechanicznych, działów utrzymania ruchu oraz zakładów realizujących produkcję jednostkową i małoseryjną. Może być wykorzystywana do wykonywania części maszyn, elementów naprawczych, oprzyrządowania oraz detali wymagających obróbki w różnych płaszczyznach. Klasyczna obsługa oraz możliwość pracy z wrzecionem pionowym i poziomym czynią z niej uniwersalną maszynę do obróbki metalu.

Dane techniczne frezarki XN830

XN830 – konwencjonalna frezarka narzędziowa ISO40 do metalu

Połączenie wrzeciona ISO40, możliwości frezowania pionowego i poziomego, głowicy wychylnej ±60° oraz ręcznych i automatycznych przesuwów sprawia, że XN830 jest wszechstronną obrabiarką do profesjonalnych prac narzędziowych. Skontaktuj się z doradcą CORMAK, aby dobrać uchwyty, trzpienie oraz pozostałe oprzyrządowanie do planowanych procesów obróbki metalu.
