Szlifierka do Płaszczyzn 600x300 (MYS 1224) to kluczowe narzędzie do precyzyjnej obróbki płaszczyzn w produkcji ciągłej. Jej zaawansowana konstrukcja oparta na dwóch parach prowadnic wrzeciennika gwarantuje nie tylko stabilność, ale także doskonałą precyzję szlifowania. Wyposażona w posuwy hydrauliczne dla 2 osi oraz odczyt cyfrowy, ta szlifierka umożliwia skuteczną kontrolę i monitorowanie procesu pracy. Wybierz MYS 1224, aby podnieść jakość produkcji i osiągnąć niezawodność w każdym detalu.

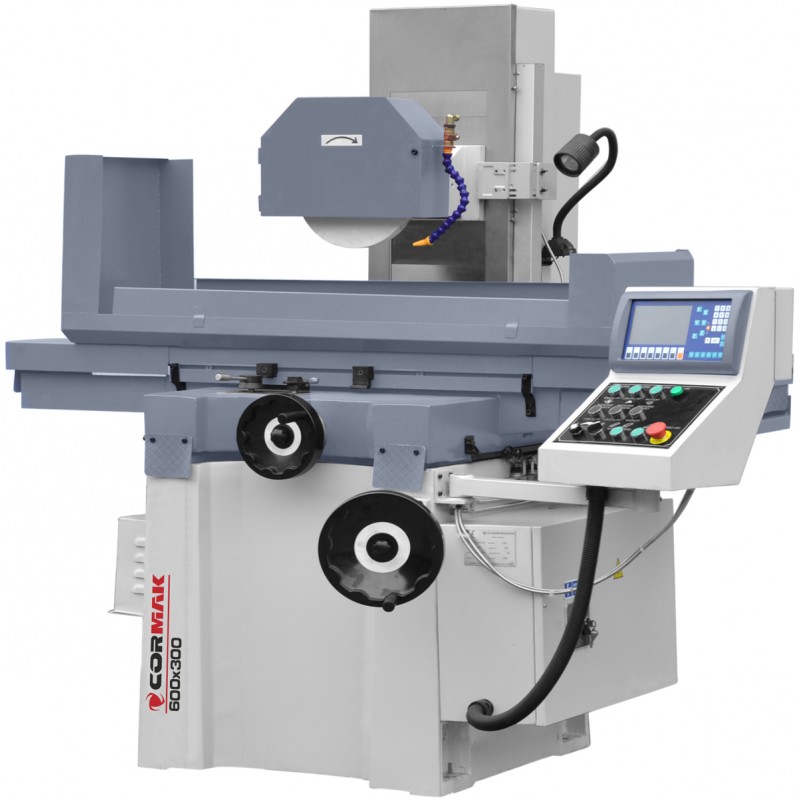

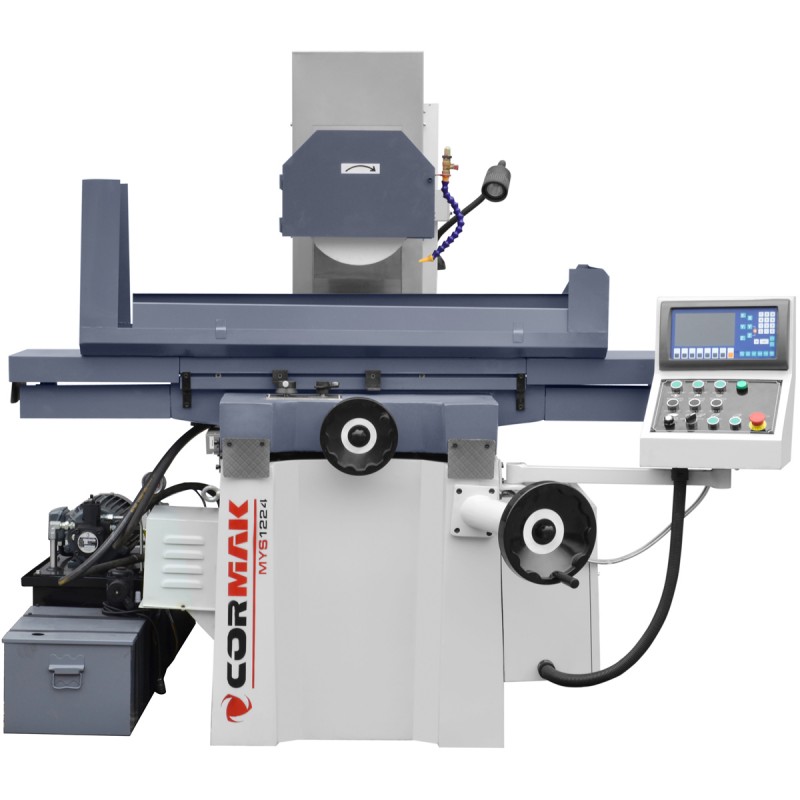

Szlifierka do płaszczyzn 600x300 (MYS 1224) – Precyzja w kompaktowej formie
Szlifierka do płaszczyzn 600x300 (MYS 1224) to kompaktowa, ale wysoce precyzyjna maszyna przeznaczona do szlifowania małych i średnich elementów metalowych. Jej zaawansowana konstrukcja i technologie zapewniają doskonałą jakość obróbki oraz niezawodność w środowiskach przemysłowych.
Główne atuty szlifierki do płaszczyzn 600x300 (MYS 1224)
Szlifierka magnesowa do płaszczyzn 600x300 (MYS 1224) to idealne rozwiązanie dla zakładów przemysłowych, które potrzebują precyzyjnej obróbki przy zachowaniu kompaktowych rozmiarów maszyny. Zaprojektowana z myślą o profesjonalistach, łączy wysoką dokładność, efektywność i łatwość obsługi, spełniając wymagania nawet najbardziej wymagających aplikacji. Kluczowe korzyści obejmują:
- Wysoka precyzja obróbki: Dokładność szlifowania na poziomie 300:0,005 mm oraz chropowatość powierzchni Ra 0,32 zapewniają doskonałe wykończenie detali.
- Kompaktowa powierzchnia robocza: Stół o wymiarach 600x300 mm umożliwia obróbkę małych i średnich elementów.
- Płynny posuw hydrauliczny: System posuwu w dwóch osiach z prędkością wzdłużną 3-20 m/min gwarantuje płynną i precyzyjną pracę.
- Stabilność i trwałość: Masywna konstrukcja o wadze 1400 kg oraz hartowane prowadnice liniowe minimalizują wibracje.
- Łatwość konserwacji: Centralne smarowanie prowadnic redukuje potrzebę ręcznej konserwacji.
- Gotowość do pracy: Maszyna jest w pełni przygotowana do natychmiastowego rozpoczęcia produkcji.
Budowa i technologia szlifierki
Solidna konstrukcja i precyzyjne komponenty

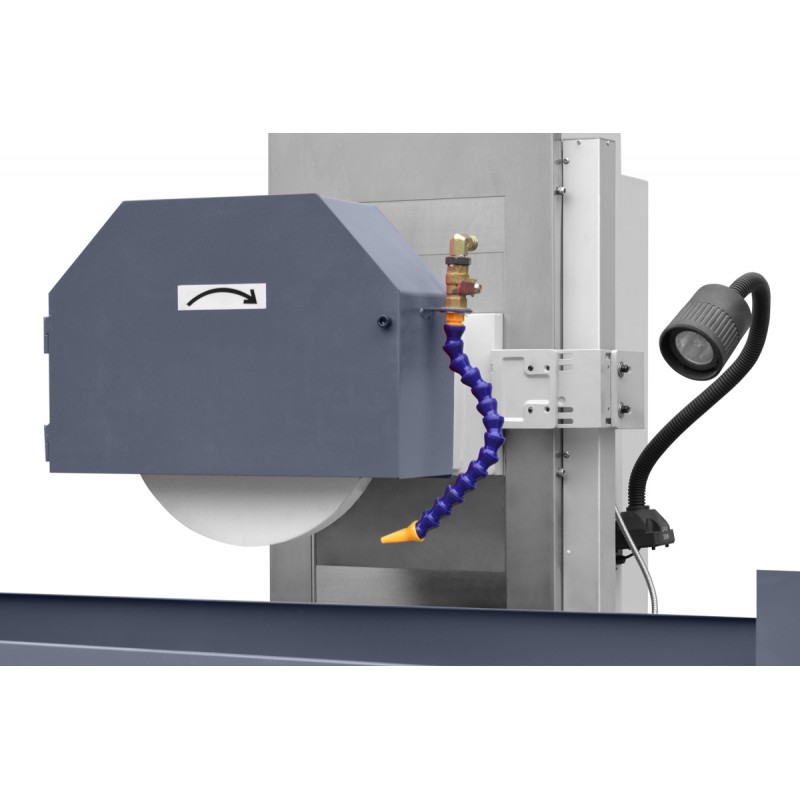

Szlifierka do płaszczyzn 600x300 (MYS 1224) charakteryzuje się masywną konstrukcją o wadze 1400 kg, która zapewnia stabilność podczas obróbki. Hartowane i szlifowane prowadnice liniowe eliminują drgania, gwarantując gładki ruch stołu i wysoką jakość wykończenia powierzchni. Wrzeciono napędzane silnikiem o mocy 2,2 kW współpracuje z ściernicą o wymiarach 300x30x76,2 mm.
Zaawansowany system posuwu hydraulicznego
Maszyna wyposażona jest w system hydraulicznego posuwu w dwóch osiach, z prędkością wzdłużną stołu w zakresie 3-20 m/min oraz poprzecznym do 600 mm/min. Precyzyjny przesuw poprzeczny na działkę noniusza wynosi 0,01 mm, co pozwala na dokładne ustawienie parametrów obróbki.
System chłodzenia i stół magnetyczny
Szlifierka magnesowa do płaszczyzn posiada wydajny układ chłodzenia napędzany silnikiem o mocy 40 W, który chroni obrabiany materiał i ściernicę przed przegrzaniem. Stół magnetyczny zapewnia pewne mocowanie detali, zwiększając bezpieczeństwo i precyzję pracy.
Precyzja i wydajność pracy
Szlifierka do płaszczyzn 600x300 (MYS 1224) zapewnia doskonałą jakość wykończenia dzięki precyzyjnemu sterowaniu posuwem i stabilnej konstrukcji. Dokładność szlifowania na poziomie 300:0,005 mm oraz chropowatość powierzchni Ra 0,32 czynią ją idealną do produkcji precyzyjnych komponentów. Maksymalny posuw stołu (630x320 mm) oraz odległość wrzeciona od stołu (520 mm) zapewniają elastyczność w obróbce detali o różnych rozmiarach.
Zastosowanie szlifierki do płaszczyzn
Szlifierka do płaszczyzn 600x300 (MYS 1224) jest przeznaczona dla zakładów przemysłowych, które wymagają precyzyjnej obróbki małych i średnich elementów. Znajduje zastosowanie w:
- Przemysł narzędziowy: Produkcja i regeneracja narzędzi skrawających oraz form wtryskowych.
- Przemysł maszynowy: Szlifowanie elementów maszyn, takich jak płyty bazowe czy korpusy.
- Zakłady naprawcze: Regeneracja komponentów maszynowych wymagających wysokiej precyzji.
- Przemysł precyzyjny: Obróbka elementów wymagających minimalnych tolerancji, np. w elektronice czy optyce.
Specyfikacja techniczna
Dane techniczne
| WYMIARY STOŁU | 600x300 mm |
| MAKSYMALNY POSUW STOŁU | 630x320 mm |
| ODLEGŁOŚĆ OD POWIERZCHNI STOŁU DO OSI WRZECIONA | 520 mm |
| ROWEK TEOWY MOCOWANIA STOŁU | 1x14 mm |
| PRĘDKOŚĆ WZDŁUŻNA STOŁU | 3 - 20 m/min |
| PRĘDKOŚĆ POSUWU PRZYŚPIESZONEGO PIONOWEGO | 360 mm/min |
| PRZESUW POPRZECZNY NA 1 DZIAŁKĘ SKALI NONIUSZA | 0,01 mm |
| PRZESUW POPRZECZNY NA 1 OBRÓT KÓŁKA | 2 mm |
| POPRZECZNY POSUW DODAWANIE | 0-8 mm/min |
| POSUW POPRZECZNY | 600 mm/min |
| WIELKOŚĆ ŚCIERNICY | 300x30x76,2 mm |
| OBROTY ŚCIERNICY | 2850 obr/min |
| RĘCZNY PRZESUW PIONOWY NA 1 DZIAŁKĘ SKALI NONIUSZA | 0,01 mm |
| DOKŁADNOŚĆ SZLIFOWANIA | 300:0,005 mm |
| CHROPOWATOŚĆ SZLIFOWANIA | Ra 0,32 |
| RĘCZNY PRZESUW PIONOWY NA OBRÓT | 2 mm |
| MOC SILNIKA GŁÓWNEGO | 2,2 kW |
| MOC SILNIKA POMPY CHŁODZIWA | 40 W |
| WYMIARY | 1960x1480x1850 |
| WAGA | 1400 kg |
Wyposażenie standardowe
- Stół magnetyczny
- Tarcza szlifierska
- Oprawa tarczy szlifierskiej
- Wyważarka tarcz
- Układ chłodzenia
- Halogenowa instalacja oświetleniowa
- DTR w języku polskim
- Deklaracja CE
Wyposażenie opcjonalne
- Dodatkowy stół magnetyczny: Rozszerza możliwości mocowania detali.
- Zestaw chłodziwa o większej pojemności: Dedykowany do intensywnych procesów szlifowania.
Zamów swoją szlifierkę do płaszczyzn już dziś
Zwiększ efektywność swojej produkcji z szlifierką do płaszczyzn 600x300 (MYS 1224). Skontaktuj się z nami, aby uzyskać szczegółową ofertę lub umówić się na prezentację maszyny. Wybierz precyzję i niezawodność – postaw na szlifierki do płaszczyzn od Cormak!
▶
▶
