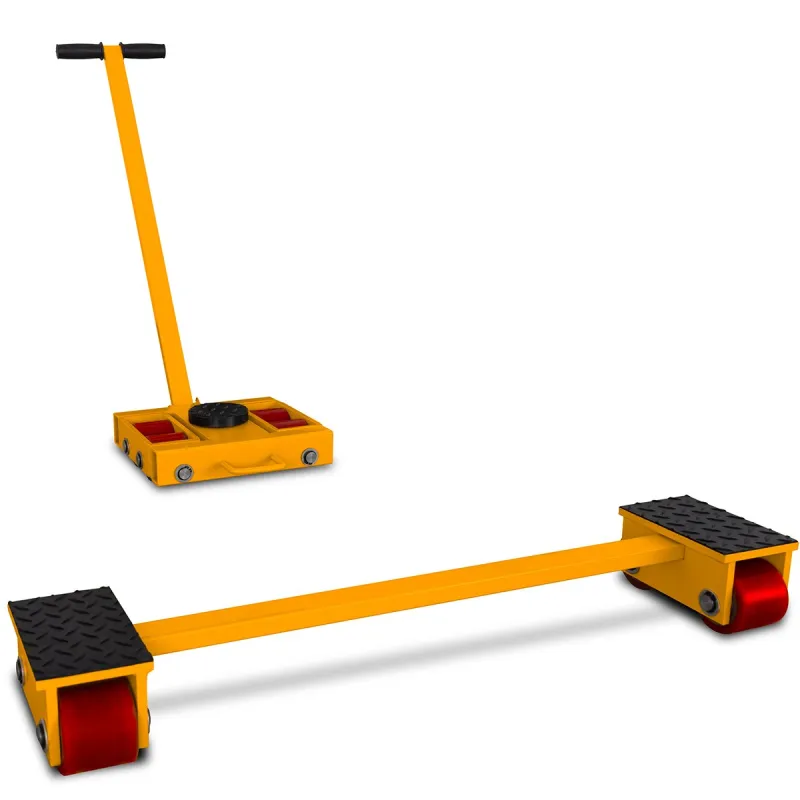

Zestaw transportowy WL4+WF4 (udźwig 8 ton)

Zestaw transportowy WL4+WF4 o udźwigu 8 ton przeznaczony jest do poziomego przemieszczania ciężkich maszyn, urządzeń i wyposażenia przemysłowego. Łączy moduł WL4 z dyszlem prowadzącym oraz podwozie WF4 z regulowanym rozstawem wózków, tworząc trzypunktowy układ podparcia ładunku. Taka konfiguracja umożliwia dopasowanie zestawu do podstawy transportowanego urządzenia i usprawnia prace związane z jego relokacją.

Główne atuty zestawu transportowego WL4+WF4

• Udźwig zestawu 8000 kg – połączenie modułu WL4 o nośności 4000 kg i podwozia WF4 o nośności 4000 kg do transportu ciężkiego wyposażenia zakładu.
• Regulowany rozstaw wózków 50-1100 mm – możliwość dostosowania położenia podpór do szerokości podstawy maszyny.
• Wysokość załadowcza 110 mm – niski profil ułatwiający podstawienie elementów transportowych pod uniesiony ładunek.
• Dyszel o długości 900 mm – ułatwia prowadzenie modułu WL4 podczas przemieszczania urządzenia.
• Trzy punkty podparcia – możliwość rozmieszczenia podpór odpowiednio do konstrukcji podstawy transportowanej maszyny.

Budowa i prowadzenie – rolki transportowe do maszyn

Każdy z modułów wyposażono w 4 rolki o wymiarach Ø80x70 mm, co daje łącznie 8 rolek w zestawie. Jednakowa wysokość załadowcza WL4 i WF4 pozwala uzyskać wspólny poziom podparcia. Podział na dwa moduły ułatwia ich rozmieszczenie pod urządzeniem oraz przygotowanie konfiguracji odpowiadającej jego gabarytom.

WL4 – moduł z dyszlem prowadzącym

WL4 zapewnia jeden punkt podparcia z powierzchnią nośną Ø110 mm. Wymiary modułu 320x420 mm pozwalają uwzględnić jego obrys przy planowaniu ustawienia pod podstawą maszyny. Dyszel o długości 900 mm służy do prowadzenia modułu, wspierając manewrowanie podczas transportu i dojazdu do docelowego stanowiska.

WF4 – podwozie z regulowanym rozstawem wózków

WF4 tworzy dwa punkty podparcia, każdy z powierzchnią nośną 180x110 mm. Regulacja rozstawu w zakresie 50-1100 mm umożliwia dopasowanie położenia wózków do szerokości urządzenia oraz rozmieszczenia miejsc podparcia. Łącznik o długości 860 mm spina elementy podwozia. Regulowana konstrukcja zwiększa zakres zastosowań zestawu przy obsłudze maszyn o różnych wymiarach podstawy.

Sprawny transport wewnątrzzakładowy i ustawianie maszyn

Wózki do transportu maszyn WL4+WF4 wspierają organizację prac montażowych i relokacyjnych. Po uniesieniu urządzenia odpowiednim sprzętem podnoszącym moduły można rozmieścić pod wyznaczonymi miejscami podparcia. Niska wysokość załadowcza oraz regulowane podwozie ułatwiają przygotowanie maszyny do przejazdu, a dyszel pozwala prowadzić moduł WL4 w kierunku docelowego miejsca ustawienia.

Zestaw przeznaczony jest do przemieszczania ładunków po równych, twardych posadzkach o odpowiedniej nośności. Przygotowanie trasy i rozmieszczenie podpór zgodnie z konstrukcją maszyny sprzyjają płynnej organizacji transportu na hali.

Zastosowanie zestawu transportowego 8 ton

Zestaw transportowy do maszyn WL4+WF4 znajduje zastosowanie w zakładach produkcyjnych, warsztatach, magazynach oraz działach utrzymania ruchu. Służy do przemieszczania obrabiarek, maszyn warsztatowych i innych urządzeń przemysłowych o odpowiednio dobranych punktach podparcia. Sprawdza się podczas instalacji wyposażenia, reorganizacji stanowisk roboczych oraz przygotowania dostępu do maszyn na czas prac serwisowych.

Wyposażenie zestawu

• Moduł WL4 – jeden punkt podparcia, 4 rolki i dyszel o długości 900 mm.
• Podwozie WF4 – dwa punkty podparcia, łącznie 4 rolki oraz łącznik o długości 860 mm.

Parametry urządzenia WL4 + WF4

WL4

WF4
