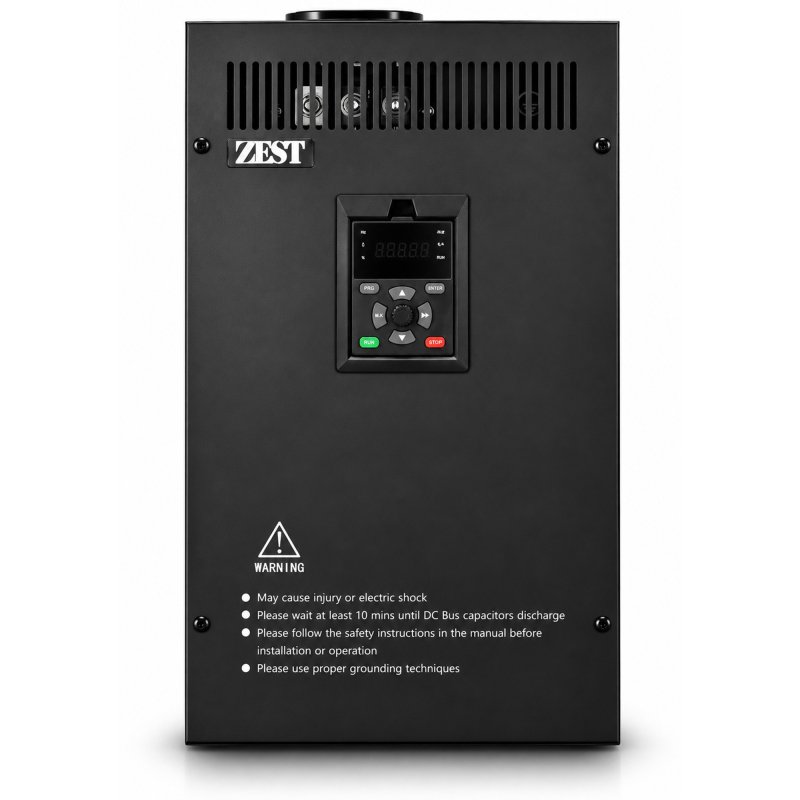

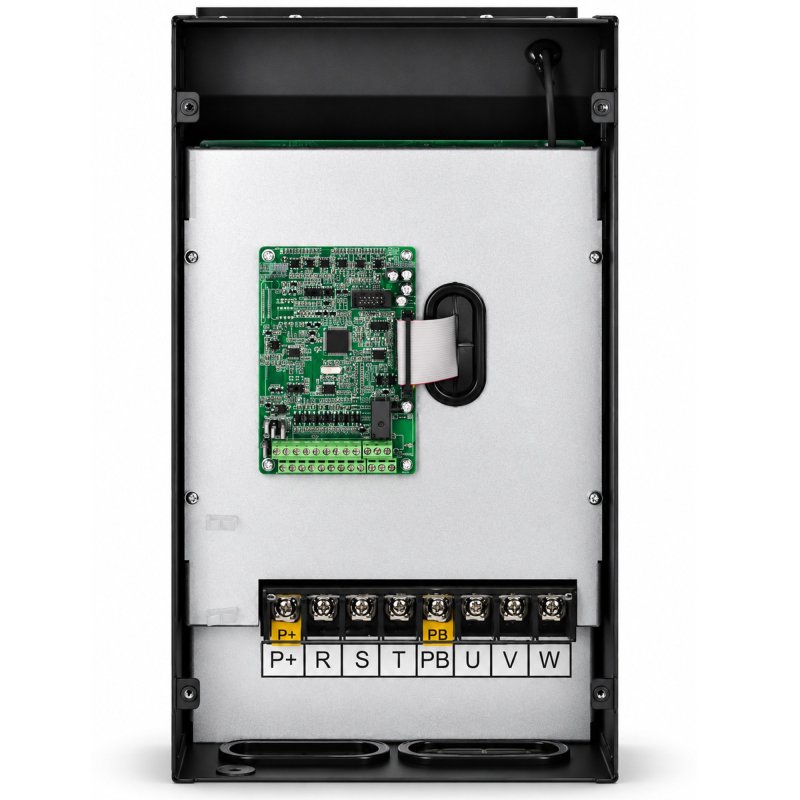

Falownik wektorowy ZEST ZQ510T5D5 5,5 kW 400 V
ZEST ZQ510T5D5 to przemysłowy falownik wektorowy przeznaczony do regulacji i sterowania pracą odpowiednio dobranych trójfazowych silników AC.
Model pracuje w trójfazowej klasie napięciowej 340–440 V. Zgodnie z tabelą techniczną serii dla ZQ510T5D5 podawane są wartości 5,5 kW oraz odpowiadające im prądy wyjściowe 13 A.
Sterowanie wektorowe, Torque Boost, Speed Tracking, komunikacja RS485/Modbus oraz funkcje hamowania pozwalają wykorzystać falownik nie tylko do płynnej regulacji prędkości, ale również w bardziej wymagających układach napędowych maszyn i automatyki.
Najważniejsze zalety ZEST ZQ510T5D5
- moc znamionowa: 5,5/7,5 kW,
- prąd wyjściowy: 13/17 A,
- trójfazowe zasilanie AC 340–440 V,
- sterowanie wektorowe,
- płynna regulacja prędkości silnika,
- Torque Boost,
- Speed Tracking,
- zmiana kierunku obrotów FWD/REV,
- regulowane przyspieszanie i zwalnianie,
- komunikacja RS485/Modbus,
- możliwość integracji z automatyką,
- funkcje hamowania,
- Intelligent Fan Control,
- ochronna powłoka elektroniki Three Anti-Paint,
- funkcja diagnostyki nieprawidłowości zasilania,
- konstrukcja przeznaczona do zastosowań maszynowych i przemysłowych.
Sterowanie wektorowe – lepsza kontrola silnika pod obciążeniem
ZQ510T5D5 wykorzystuje sterowanie wektorowe, dzięki któremu falownik może dokładniej kontrolować zachowanie silnika niż przy podstawowej regulacji częstotliwości.
Ma to szczególne znaczenie w maszynach, w których obciążenie zmienia się podczas pracy lub wymagane jest utrzymanie odpowiedniego momentu przy obniżonej prędkości.
Dzięki temu falownik może być wykorzystywany nie tylko w prostych napędach pomp czy wentylatorów, ale również w maszynach produkcyjnych, przenośnikach, obrabiarkach i innych aplikacjach o zmiennych warunkach pracy.
Torque Boost – wsparcie momentu przy niskiej częstotliwości
Przy zmniejszeniu częstotliwości pracy silnika istotne jest zachowanie odpowiedniego momentu napędowego.
Funkcja Torque Boost pozwala zwiększyć wsparcie momentu przy pracy w zakresie niskich częstotliwości.
Ma to znaczenie w sytuacji, gdy użytkownik chce zmniejszyć prędkość maszyny, ale silnik nadal musi skutecznie pokonywać opory mechaniczne napędu.
Seria ZQ510 przewiduje ręczne i automatyczne dostosowanie Torque Boost, co pozwala dopasować zachowanie napędu do konkretnego zastosowania.
Speed Tracking – przejęcie już obracającego się napędu
Speed Tracking to jedna z istotnych funkcji serii ZQ510.
Pozwala falownikowi dopasować się do silnika, który w momencie uruchomienia nadal się obraca, i przejąć nad nim sterowanie.
Jest to szczególnie przydatne w urządzeniach o większej bezwładności, których elementy wirujące nie zatrzymują się natychmiast po wyłączeniu napędu.
Przykładem może być wentylator lub inny mechanizm, który po zatrzymaniu sterowania nadal obraca się z rozpędu. Przy ponownym uruchomieniu Speed Tracking pomaga falownikowi dostosować się do aktualnego ruchu silnika.
Płynny rozruch – mniejsze obciążenie mechaniki
Falownik pozwala ustawić czas przyspieszania silnika.
Zamiast gwałtownego startu napęd może stopniowo zwiększać prędkość aż do osiągnięcia wartości zadanej.
Pozwala to ograniczyć gwałtowne obciążenia elementów mechanicznych, takich jak:
- przekładnie,
- sprzęgła,
- pasy napędowe,
- wały,
- przenośniki,
- elementy robocze maszyny.
Charakter rozruchu można dostosować do wymagań konkretnej aplikacji.
Kontrolowane zwalnianie i hamowanie
ZQ510T5D5 umożliwia również konfigurację procesu zwalniania napędu.
Dla modeli serii ZQ510 do 22 kW przewidziano wbudowany układ hamowania, dlatego rozwiązanie obejmuje również ZQ510T5D5.
Pozwala to rozszerzyć możliwości kontrolowanego zatrzymywania napędu.
W przypadku maszyn o dużej bezwładności, częstego hamowania lub wymagających bardzo krótkiego czasu zatrzymania należy jednak indywidualnie określić wymagania dotyczące układu hamowania oraz ewentualnych elementów dodatkowych.
FWD/REV – praca silnika w obu kierunkach
Falownik umożliwia zmianę kierunku obrotów silnika.
Funkcja FWD/REV może być wykorzystywana w maszynach wymagających okresowej lub regularnej zmiany kierunku pracy napędu, np. w:
- obrabiarkach,
- przenośnikach,
- mechanizmach posuwowych,
- urządzeniach transportowych,
- innych maszynach z napędem dwukierunkowym.
Sposób sterowania kierunkiem należy odpowiednio skonfigurować do układu sterowania maszyny.
RS485 / Modbus – integracja falownika z automatyką
ZQ510T5D5 obsługuje komunikację RS485/Modbus.
Pozwala to włączyć falownik do nadrzędnego systemu sterowania, np. opartego na sterowniku PLC.
W zależności od konfiguracji system automatyki może przekazywać polecenia do falownika oraz odczytywać dostępne informacje o jego pracy.
Pozwala to wykorzystać ZQ510T5D5 zarówno jako samodzielny regulator napędu, jak i element zautomatyzowanej maszyny lub linii produkcyjnej.
Sterowanie lokalne i zewnętrzne
Falownik posiada panel umożliwiający lokalną obsługę oraz konfigurację parametrów.
W aplikacjach maszynowych sterowanie może być również realizowane za pomocą odpowiednio skonfigurowanych sygnałów zewnętrznych lub poprzez komunikację z systemem automatyki.
Dzięki temu sposób obsługi można dopasować do konstrukcji maszyny – od prostego lokalnego sterowania po współpracę z nadrzędnym PLC.
Intelligent Fan Control – inteligentne chłodzenie
Seria ZQ510 wykorzystuje Intelligent Fan Control.
Falownik zarządza pracą własnego wentylatora chłodzącego w zależności od warunków pracy urządzenia.
Pozwala to ograniczyć niepotrzebną pracę wentylatora, a producent wiąże rozwiązanie z:
- ograniczeniem hałasu,
- właściwym chłodzeniem elektroniki,
- ograniczeniem niepotrzebnego zużycia wentylatora.
Three Anti-Paint – dodatkowe zabezpieczenie elektroniki
Płyta elektroniki serii ZQ510 jest zabezpieczona powłoką Three Anti-Paint.
Jej zadaniem jest zwiększenie odporności elektroniki na niekorzystne czynniki środowiskowe, w szczególności:
- wilgoć,
- korozję,
- mgłę solną.
Jest to dodatkowe zabezpieczenie samej elektroniki falownika.
Powłoka ochronna PCB nie oznacza jednak, że całe urządzenie jest wodoodporne lub może pracować bez dodatkowej ochrony na zewnątrz. Warunki montażu należy dostosować do stopnia ochrony obudowy i wymagań producenta.
Power Anomaly Self-Check – kontrola nieprawidłowości zasilania
Seria ZQ510 posiada funkcję Power Anomaly Self-Check.
Układ wspiera wykrywanie nieprawidłowości związanych z zasilaniem falownika, ułatwiając diagnostykę warunków mogących wpływać na pracę urządzenia.
Jest to dodatkowy element kontroli stanu napędu przydatny w zastosowaniach przemysłowych.
Funkcje ochronne
Falownik monitoruje parametry swojej pracy i posiada funkcje zabezpieczające związane z nieprawidłowymi warunkami pracy napędu.
Prawidłowe ustawienie danych znamionowych podłączonego silnika jest istotne zarówno dla sterowania, jak i działania funkcji ochronnych.
Zastosowanie
CORMAK ZQ510T5D5 jest przeznaczony do sterowania odpowiednio dobranymi trójfazowymi silnikami AC w instalacjach klasy 400 V.
Może być stosowany m.in. w:
- obrabiarkach,
- maszynach warsztatowych,
- maszynach produkcyjnych,
- przenośnikach,
- mechanizmach transportowych,
- pompach,
- wentylatorach,
- urządzeniach wykorzystujących zmienną prędkość napędu,
- układach automatyki.
Dobór falownika do silnika
Falownika nie należy dobierać wyłącznie na podstawie mocy silnika.
Przed wyborem należy sprawdzić:
- moc znamionową silnika,
- znamionowy prąd silnika,
- napięcie znamionowe,
- sposób połączenia uzwojeń Δ/Y,
- częstotliwość,
- charakter napędzanej maszyny,
- warunki rozruchu,
- wymagany zakres regulacji prędkości,
- wymagania dotyczące hamowania.
Szczególnie ważne jest ustalenie, czy silnik uruchamia się bez obciążenia, czy musi ruszać z już obciążonym mechanizmem.
W przypadku wątpliwości zalecamy przesłanie zdjęcia tabliczki znamionowej silnika oraz informacji o napędzanej maszynie.
Parametry techniczne
Model: ZQ510T5D5
Moc: 5,5 kW
Prąd wyjściowy: 13 A
Napięcie wejściowe: trójfazowe AC 340–440 V
Sterowanie: wektorowe
Komunikacja: RS485 / Modbus
Wymiary: 215 × 131 × 174 mm
Rozmiar montażowy: 201 × 119 mm
Śruby montażowe: M5
ZEST ZQ510T5D5 – sterowanie napędem w aplikacjach maszynowych
ZQ510T5D5 łączy sterowanie wektorowe z funkcjami istotnymi w rzeczywistej eksploatacji maszyn. Torque Boost wspiera pracę napędu przy obniżonej częstotliwości, Speed Tracking umożliwia przejęcie sterowania nad silnikiem pozostającym w ruchu, a RS485/Modbus pozwala zintegrować falownik z systemem automatyki.
Intelligent Fan Control, ochronna powłoka elektroniki Three Anti-Paint oraz diagnostyka nieprawidłowości zasilania uzupełniają funkcje sterowania o rozwiązania konstrukcyjne przeznaczone do zastosowań przemysłowych.
