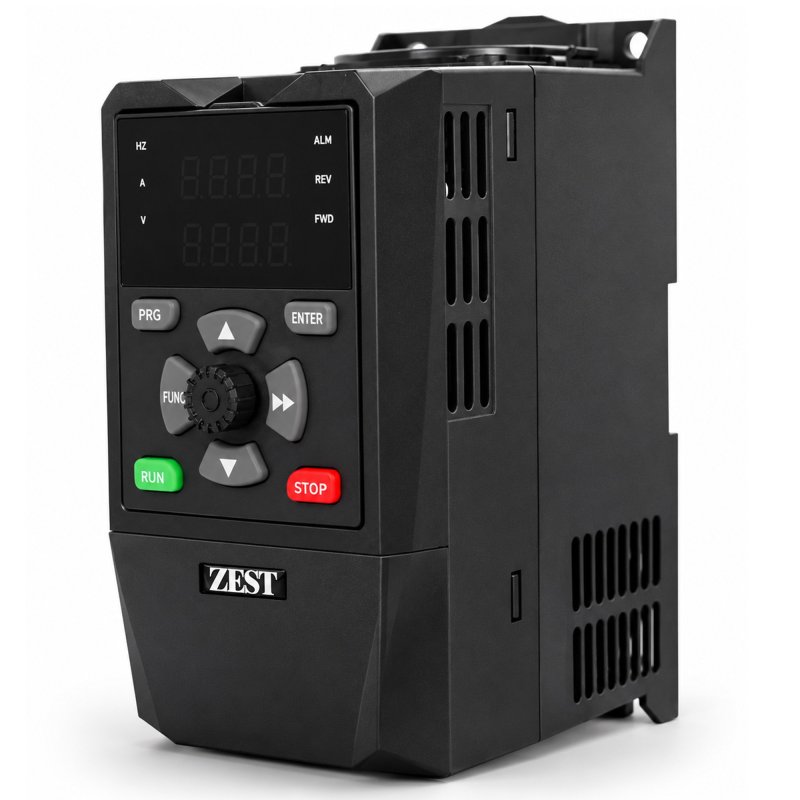

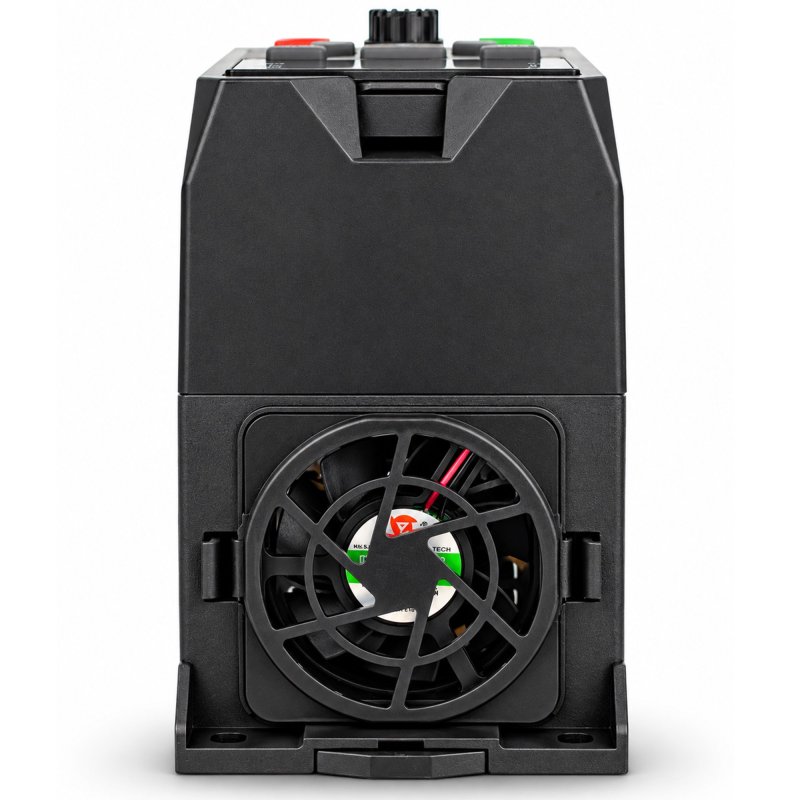

Falownik wektorowy ZEST ZQ280AT2D2 2,2 kW 400 V

ZEST ZQ280AT2D2 to kompaktowy falownik wektorowy z serii ZQ280A, przeznaczony do regulacji i sterowania pracą odpowiednio dobranych trójfazowych silników AC.

Model ma moc znamionową 2,2 kW, znamionowy prąd wyjściowy 5,1 A i jest zasilany z trójfazowej sieci AC 340–440 V, 50/60 Hz.

Połączenie klasycznego sterowania V/F z bezczujnikowym sterowaniem wektorowym SVC pozwala wykorzystywać falownik zarówno w prostych układach regulacji prędkości, jak i w maszynach wymagających dokładniejszego sterowania pracą silnika przy zmieniającym się obciążeniu.

Rozbudowane funkcje sterowania, PID, Multi-speed, Simple PLC, programowalne wejścia i wyjścia oraz komunikacja RS485/Modbus ułatwiają integrację falownika z maszyną i układem automatyki.

Najważniejsze zalety ZEST ZQ280AT2D2

• moc znamionowa 2,2 kW,

• znamionowy prąd wyjściowy 5,1 A,

• trójfazowe zasilanie AC 340–440 V,

• sterowanie V/F,

• bezczujnikowe sterowanie wektorowe SVC,

• płynna regulacja prędkości silnika,

• funkcja Torque Boost,

• kompensacja poślizgu silnika,

• funkcje ograniczenia momentu,

• regulowane rampy przyspieszania i zwalniania,

• zmiana kierunku obrotów FWD/REV,

• funkcja JOG,

• zaprogramowane prędkości Multi-speed,

• funkcja Simple PLC,

• wbudowany regulator PID,

• programowalne wejścia i wyjścia,

• sterowanie sygnałem analogowym,

• komunikacja RS485/Modbus,

• funkcja DC Braking,

• wbudowany układ hamowania serii ZQ280A,

• funkcje ochronne falownika i napędu.

Sterowanie wektorowe SVC – dokładniejsza kontrola napędu

ZQ280AT2D2 oferuje bezczujnikowe sterowanie wektorowe SVC, które nie wymaga zastosowania enkodera.

W porównaniu z podstawowym sterowaniem V/F pozwala dokładniej sterować zachowaniem silnika przy zmianach prędkości i obciążenia.

Ma to szczególne znaczenie w maszynach, w których obciążenie silnika zmienia się podczas pracy lub wymagane jest lepsze wykorzystanie momentu przy obniżonej częstotliwości.

Użytkownik otrzymuje dzięki temu możliwość bardziej elastycznego dopasowania charakterystyki napędu do konkretnej maszyny niż w przypadku podstawowego sterowania V/F.

Torque Boost – wsparcie momentu przy niskiej częstotliwości

Podczas zmniejszania prędkości silnika istotna jest nie tylko sama liczba obrotów, ale również zdolność napędu do pokonywania występującego obciążenia.

Funkcja Torque Boost pozwala zwiększyć moment w zakresie niskich częstotliwości.

Jest to przydatne w aplikacjach, w których silnik ma pracować wolniej, ale nadal musi skutecznie napędzać mechanizm maszyny.

Falownik oferuje również funkcje ograniczenia momentu, pozwalające lepiej dopasować zachowanie napędu do wymagań konkretnej aplikacji.

Kompensacja poślizgu – stabilniejsza prędkość przy zmianie obciążenia

W silniku asynchronicznym wzrost obciążenia może powodować spadek prędkości.

ZQ280A posiada funkcję kompensacji poślizgu, która pomaga ograniczyć to zjawisko.

W praktyce oznacza to lepszą stabilizację pracy napędu w sytuacji, gdy opór działający na silnik zmienia się podczas pracy maszyny.

Funkcja jest szczególnie przydatna w aplikacjach, w których obciążenie nie pozostaje przez cały czas na jednakowym poziomie.

Płynny rozruch – mniejsze obciążenie mechaniki maszyny

Falownik pozwala ustawić czas przyspieszania silnika.

Zamiast gwałtownego uruchomienia napęd może stopniowo zwiększać częstotliwość i prędkość aż do osiągnięcia wartości zadanej.

Pozwala to ograniczyć gwałtowne zmiany prędkości elementów mechanicznych, takich jak:

• przekładnie,

• pasy napędowe,

• sprzęgła,

• przenośniki,

• elementy obracające się.

Czas rozruchu można dostosować do charakterystyki konkretnej maszyny.

Kontrolowane zwalnianie i funkcje hamowania

ZQ280AT2D2 pozwala również ustawić czas zwalniania napędu.

Seria ZQ280A oferuje funkcję DC Braking oraz wbudowany układ hamowania.

Pozwala to rozszerzyć możliwości kontrolowanego zatrzymywania silnika.

W maszynach o dużej bezwładności lub wymagających częstego i szybkiego hamowania należy jednak indywidualnie sprawdzić wymagania dotyczące układu hamowania oraz ilości energii generowanej podczas zatrzymywania.

Multi-speed – kilka gotowych prędkości maszyny

Funkcja Multi-speed umożliwia wcześniejsze zaprogramowanie kilku poziomów częstotliwości.

Dzięki temu operator nie musi za każdym razem ręcznie ustawiać żądanej wartości.

Maszyna może mieć np.:

• prędkość ustawczą,

• prędkość roboczą,

• prędkość szybką,

wybierane za pomocą odpowiednio skonfigurowanych sygnałów sterujących.

Funkcja jest szczególnie przydatna w maszynach wykonujących powtarzalne operacje.

Simple PLC – proste automatyczne sekwencje

Wbudowana funkcja Simple PLC pozwala przygotować prostą sekwencję pracy falownika.

Możliwe jest zaprogramowanie kolejnych etapów wykorzystujących różne częstotliwości i czasy pracy.

Przykładowo napęd może automatycznie:

• rozpocząć pracę z niższą prędkością,

• przejść do prędkości roboczej,

• pracować przez ustawiony czas,

• przejść do kolejnego etapu.

W prostych aplikacjach pozwala to realizować podstawowe sekwencje bez stosowania dodatkowego sterownika PLC wyłącznie do sterowania napędem.

PID – automatyczna regulacja prędkości

ZQ280AT2D2 posiada wbudowany regulator PID.

Pozwala on automatycznie zmieniać prędkość silnika w zależności od sygnału zwrotnego z instalacji.

Przykładowo w układzie pompowym:

czujnik mierzy ciśnienie → przekazuje sygnał do falownika → falownik odpowiednio zwiększa lub zmniejsza prędkość pompy.

Dzięki temu układ może automatycznie dążyć do utrzymania zadanej wartości.

PID może być wykorzystywany m.in. w układach:

• pompowych,

• wentylacyjnych,

• regulacji ciśnienia,

• regulacji przepływu,

po zastosowaniu odpowiednich elementów pomiarowych i konfiguracji systemu.

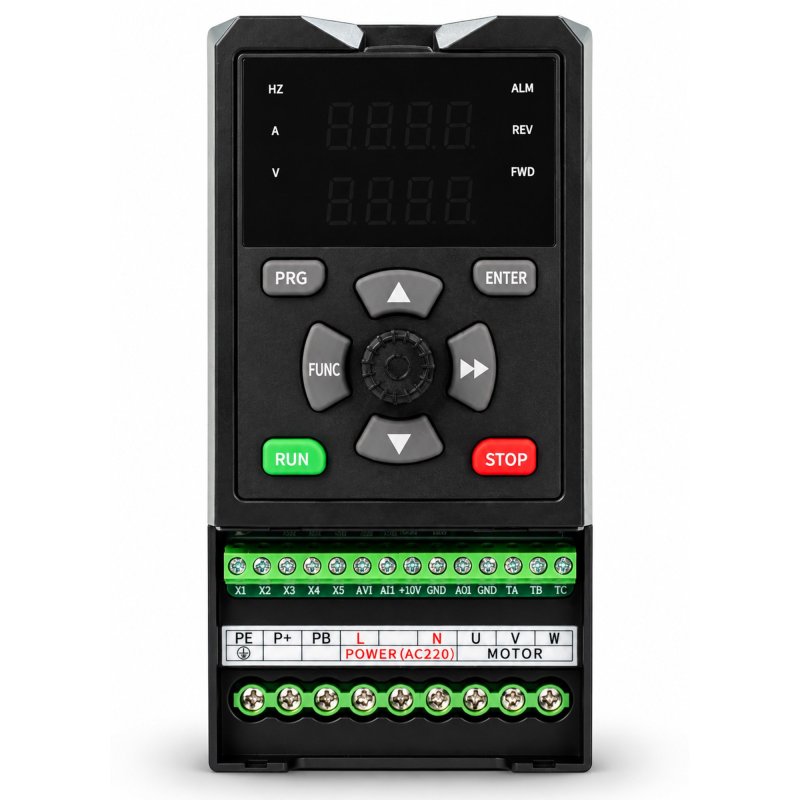

Programowalne wejścia – sterowanie z pulpitu maszyny

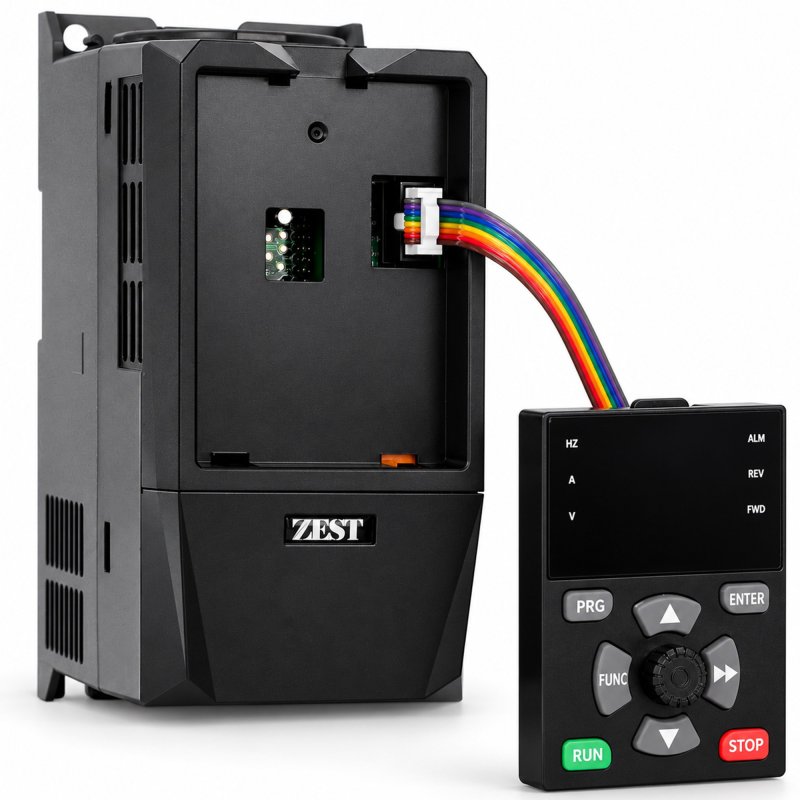

Falownik może być obsługiwany z własnego panelu lub za pomocą zewnętrznych elementów sterujących.

Programowalne wejścia pozwalają przypisać funkcje takie jak:

• START,

• STOP,

• FWD/REV,

• JOG,

• RESET,

• wybór zaprogramowanych prędkości,

• inne dostępne funkcje sterujące.

Pozwala to przenieść podstawowe sterowanie falownikiem na pulpit operatorski maszyny.

Sterowanie analogowe – potencjometr i automatyka

ZQ280A obsługuje wejścia analogowe, dzięki czemu wartość sterująca może być zadawana przez zewnętrzny sygnał.

Pozwala to zastosować m.in. potencjometr zamontowany na pulpicie maszyny.

Seria przewiduje obsługę sygnałów napięciowych i prądowych, w tym 0–10 V oraz 0–20 mA zgodnie z konfiguracją wejść.

Falownik może dzięki temu współpracować zarówno z prostym potencjometrem, jak i odpowiednim sygnałem z układu automatyki.

RS485 / Modbus – komunikacja z PLC i automatyką

ZQ280AT2D2 obsługuje komunikację RS485 oraz protokół Modbus.

Pozwala to włączyć falownik do systemu automatyki i komunikować się z nim np. za pomocą sterownika PLC.

W zależności od konfiguracji możliwe jest przesyłanie poleceń oraz odczytywanie dostępnych parametrów i informacji o stanie urządzenia.

ZQ280AT2D2 może dzięki temu pracować zarówno jako samodzielny regulator napędu, jak i element bardziej rozbudowanej maszyny.

FWD/REV – zmiana kierunku obrotów

Falownik umożliwia sterowanie kierunkiem pracy silnika.

Funkcja FWD/REV pozwala realizować obroty w obu kierunkach zgodnie z konfiguracją układu sterowania.

Jest to przydatne w maszynach wymagających ruchu roboczego w prawo i w lewo lub okresowej zmiany kierunku napędu.

JOG – funkcja do ustawiania maszyny

JOG umożliwia chwilową pracę napędu z wcześniej ustawioną częstotliwością.

Może być używany podczas:

• ustawiania mechanizmu,

• regulacji maszyny,

• krótkich ruchów napędu,

• przygotowania do pracy,

• czynności serwisowych.

Operator może dzięki temu wykonać krótki kontrolowany ruch bez uruchamiania normalnego cyklu pracy.

Funkcje ochronne

Falownik monitoruje warunki swojej pracy i posiada funkcje ochronne związane m.in. z:

• nadmiernym prądem,

• przepięciem,

• przeciążeniem,

• zwarciem,

• przegrzaniem,

• nieprawidłowymi warunkami pracy napędu.

Dla prawidłowego działania zabezpieczeń istotne jest właściwe skonfigurowanie parametrów podłączonego silnika.

Zastosowanie

ZEST ZQ280AT2D2 jest przeznaczony do regulacji i sterowania odpowiednio dobranymi trójfazowymi silnikami AC w instalacjach wykorzystujących zasilanie klasy 400 V.

Może być stosowany m.in. w:

• maszynach warsztatowych,

• obrabiarkach,

• przenośnikach,

• urządzeniach produkcyjnych,

• pompach,

• wentylatorach,

• układach automatyki,

• innych napędach wymagających regulacji prędkości i sterowania silnikiem.

Dobór falownika do silnika

Falownika nie należy dobierać wyłącznie na podstawie mocy silnika.

Przed zakupem należy sprawdzić:

• moc znamionową silnika,

• znamionowy prąd silnika,

• napięcie,

• sposób połączenia uzwojeń Δ/Y,

• częstotliwość,

• charakter napędzanej maszyny,

• warunki rozruchu i obciążenia.

Jeżeli silnik startuje pod dużym obciążeniem, należy dodatkowo uwzględnić wymagany moment rozruchowy i przeciążalność napędu.

W przypadku wątpliwości zalecamy przesłanie zdjęcia tabliczki znamionowej silnika w celu weryfikacji parametrów.

Parametry techniczne

Model: ZQ280AT2D2
Moc znamionowa: 2,2 kW
Znamionowy prąd wyjściowy: 5,1 A
Napięcie wejściowe: trójfazowe AC 340–440 V
Częstotliwość wejściowa: 50/60 Hz
Sterowanie: V/F, bezczujnikowe sterowanie wektorowe SVC
Komunikacja: RS485 / Modbus
Wymiary: 187 × 86 × 144 mm
Rozmiar montażowy: 173 × 68 mm
Śruby montażowe: M4

ZEST ZQ280AT2D2 – funkcjonalny falownik wektorowy 2,2 kW do instalacji 400 V

ZQ280AT2D2 łączy moc 2,2 kW i znamionowy prąd wyjściowy 5,1 A z rozbudowanymi funkcjami sterowania napędem.

Sterowanie wektorowe SVC, Torque Boost, kompensacja poślizgu, PID, Multi-speed, Simple PLC, programowalne wejścia i wyjścia oraz komunikacja RS485/Modbus pozwalają wykorzystać urządzenie zarówno do regulacji prędkości silnika, jak i do integracji napędu z układem sterowania maszyny.

Model jest przeznaczony do trójfazowych instalacji AC 340–440 V i współpracy z odpowiednio dobranym silnikiem.
