Falownik wektorowy ZEST ZQ280AS0D7 0,75 kW 230 V 3,8 A

CORMAK ZQ280AS0D7 to kompaktowy falownik przeznaczony do płynnej regulacji prędkości i sterowania pracą silników trójfazowych. Dzięki zasilaniu jednofazowemu 230 V umożliwia zastosowanie odpowiednio przystosowanego silnika trójfazowego również w warsztatach i pomieszczeniach bez instalacji trójfazowej.

Falownik o mocy 0,75 kW i prądzie wyjściowym 3,8 A zapewnia kontrolowany rozruch, regulację obrotów, zmianę kierunku pracy oraz możliwość dostosowania parametrów napędu do charakteru maszyny.

Najważniejsze zalety falownika ZEST ZQ280AS0D7

• Zasilanie jednofazowe 230 V – możliwość sterowania odpowiednio dobranym silnikiem trójfazowym 230 V.

• Sterowanie wektorowe SVC – dokładniejsza kontrola pracy silnika przy zmianach obciążenia.

• Torque Boost i kompensacja poślizgu – wsparcie momentu przy niskich obrotach i ograniczenie spadku prędkości pod obciążeniem.

• Regulowane rampy ACC/DEC – łagodne rozpędzanie i kontrolowane zwalnianie silnika.

• FWD/REV oraz JOG – zmiana kierunku obrotów i możliwość krótkiego uruchamiania napędu.

• Multi-speed i Simple PLC – zaprogramowane prędkości i automatyczne sekwencje pracy.

• Regulator PID – automatyczna regulacja prędkości na podstawie sygnału z odpowiedniego czujnika.

• Sterowanie analogowe i programowalne I/O – obsługa zewnętrznych przycisków, potencjometru i sygnałów sterujących.

• RS485/Modbus RTU – możliwość komunikacji z odpowiednimi sterownikami PLC.

• DC Braking i układ hamowania – funkcje wspomagające zatrzymywanie napędu, w tym możliwość współpracy z odpowiednim rezystorem hamującym.

Sterowanie wektorowe – większa kontrola przy zmiennym obciążeniu

Falownik umożliwia wybór sterowania V/F lub wektorowego SVC, pozwalając dostosować sposób pracy silnika do wymagań maszyny.

Sterowanie wektorowe jest szczególnie przydatne, gdy obciążenie napędu zmienia się podczas pracy. Funkcja Torque Boost wspomaga uzyskiwanie momentu przy niższych częstotliwościach, a kompensacja poślizgu pomaga ograniczyć spadek obrotów przy zwiększającym się oporze.

Rozwiązanie znajduje zastosowanie m.in. w niewielkich obrabiarkach, mechanizmach posuwowych i przenośnikach.

Łagodny rozruch, zatrzymywanie i zmiana kierunku obrotów

ZQ280AS0D7 umożliwia ustawienie czasu przyspieszania i zwalniania silnika. Dzięki temu napęd nie musi gwałtownie osiągać zadanej prędkości, co pomaga ograniczać szarpnięcia i nagłe obciążenia mechaniczne.

Funkcja FWD/REV pozwala zmieniać kierunek obrotów silnika, natomiast JOG umożliwia chwilowe uruchomienie napędu z ustawioną prędkością, np. podczas regulacji lub ustawiania mechanizmu.

Automatyczne prędkości i sekwencje pracy

Funkcja Multi-speed pozwala zapisać wybrane prędkości i przełączać się między nimi bez każdorazowego ręcznego ustawiania częstotliwości.

Simple PLC umożliwia realizację prostych sekwencji, w których silnik pracuje przez określony czas z jedną prędkością, a następnie automatycznie przechodzi do kolejnego etapu.

Jest to szczególnie przydatne w urządzeniach wykonujących powtarzalne cykle pracy, takich jak niewielkie przenośniki, mieszalniki i maszyny produkcyjne.

Sterowanie zewnętrzne i współpraca z automatyką

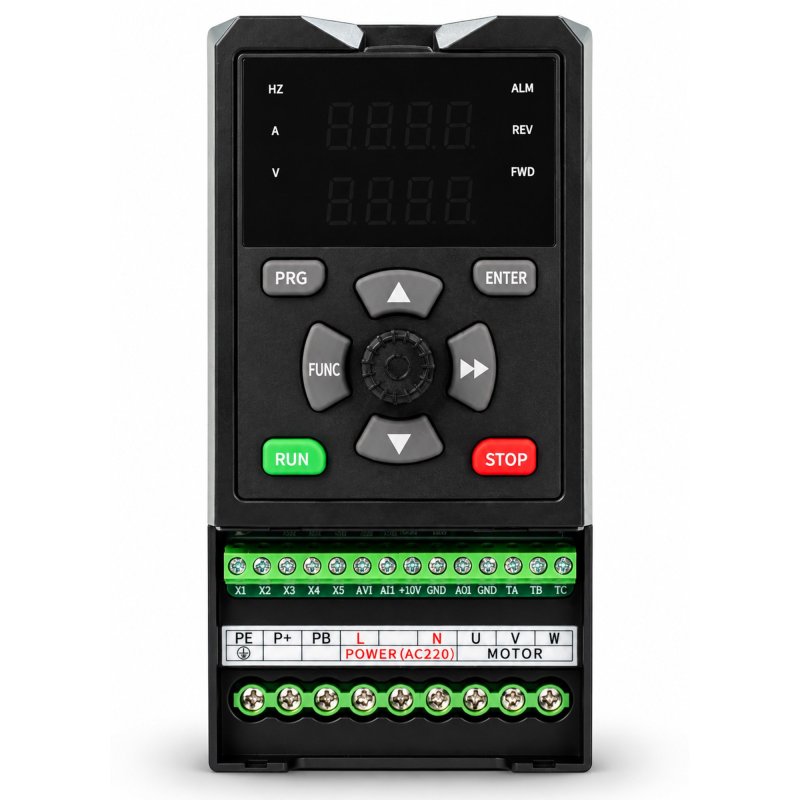

Falownik może być sterowany z panelu operatorskiego lub za pomocą odpowiednio skonfigurowanych sygnałów zewnętrznych.

Wejścia analogowe pozwalają regulować prędkość silnika np. potencjometrem zamontowanym na pulpicie maszyny. Programowalne wejścia cyfrowe umożliwiają przypisanie funkcji takich jak START, zmiana kierunku czy JOG.

Dzięki komunikacji RS485/Modbus RTU urządzenie może współpracować z odpowiednimi sterownikami PLC i systemami automatyki, umożliwiając przekazywanie poleceń oraz odczytywanie danych o pracy napędu.

Automatyczna regulacja dzięki funkcji PID

Wbudowany regulator PID umożliwia automatyczne dostosowywanie prędkości silnika na podstawie sygnału z odpowiedniego czujnika.

Przykładowo w instalacji pompowej falownik może regulować obroty silnika, aby utrzymywać zadane ciśnienie w układzie. Rozwiązanie pozwala ograniczyć konieczność ręcznego regulowania wydajności urządzenia.

Do działania takiego układu niezbędny jest odpowiedni czujnik oraz prawidłowa konfiguracja parametrów.

Funkcje hamowania silnika

ZQ280AS0D7 oferuje funkcję DC Braking, umożliwiającą elektryczne wspomaganie zatrzymywania silnika za pomocą prądu stałego.

Seria ZQ280A przewiduje również wbudowany układ hamowania do współpracy z odpowiednio dobranym rezystorem zewnętrznym. Rozwiązanie może być przydatne przy częstym lub intensywnym hamowaniu napędu.

Dobór rezystora zależy od parametrów falownika, bezwładności maszyny oraz wymaganej częstotliwości i czasu zatrzymywania.

Zastosowanie falownika ZEST ZQ280AS0D7

Falownik znajduje zastosowanie w odpowiednio dobranych napędach, takich jak:

• niewielkie tokarki i wiertarki,

• frezarki i szlifierki warsztatowe,

• małe przenośniki taśmowe,

• mechanizmy posuwowe,

• wentylatory,

• pompy,

• niewielkie mieszalniki i urządzenia produkcyjne.

Ostateczny dobór powinien uwzględniać prąd znamionowy silnika, wymagany moment rozruchowy oraz warunki obciążenia.

Parametry techniczne

ZEST ZQ280AS0D7 – sterowanie silnikiem trójfazowym z sieci 230 V

Falownik ZEST ZQ280AS0D7 łączy kompaktowe wymiary z funkcjami płynnej regulacji obrotów, sterowania wektorowego i automatyzacji pracy silnika.

Zasilanie jednofazowe 230 V umożliwia wykorzystanie odpowiednio dobranego napędu trójfazowego również w warsztatach bez instalacji 400 V.

Przed zakupem zalecamy sprawdzenie mocy, napięcia i prądu znamionowego silnika oraz warunków rozruchu maszyny. Pozwoli to prawidłowo dopasować falownik do rzeczywistego zastosowania.
