Frezarka narzędziowa XN830 CNC

Frezarka narzędziowa CNC CORMAK XN830 – precyzja i efektywność w obróbce metalu

Frezarka narzędziowa CNC CORMAK XN830 to zaawansowana maszyna CNC zaprojektowana do precyzyjnej obróbki metalu w wymagających zastosowaniach przemysłowych. Wyposażona w sterowanie Siemens Sinumerik 808D i solidną konstrukcję, to centrum frezarskie do metalu zapewnia niezawodność, wysoką precyzję i wszechstronność operacyjną.

Główne atuty frezarki narzędziowej CNC CORMAK XN830

Frezarka narzędziowa CNC CORMAK XN830 łączy kompaktową konstrukcję z zaawansowaną technologią, oferując użytkownikom znaczące korzyści w procesach produkcyjnych. Kluczowe zalety obejmują:

• Wszechstronny stół roboczy: Stół o wymiarach 750x320 mm z 5 rowkami teowymi o szerokości 14 mm i maksymalnym obciążeniem 200 kg umożliwia obróbkę detali o różnych kształtach i rozmiarach.
• Wysoka precyzja: Zaawansowane sterowanie Siemens Sinumerik 808D zapewnia dokładność pozycjonowania i powtarzalność, gwarantując doskonałą jakość obrabianych powierzchni, nawet przy złożonych geometriach.
• Wydajne wrzeciono: Obroty wrzeciona w zakresie 40-1600 obr/min z uchwytem ISO40 i silnikiem o mocy 3.0 kW umożliwiają efektywną obróbkę materiałów, takich jak stal, aluminium czy stopy tytanu.
• Stabilność konstrukcji: Maszyna o wadze 2200 kg z masywnym korpusem minimalizuje drgania, zapewniając stabilność podczas intensywnych operacji skrawających.

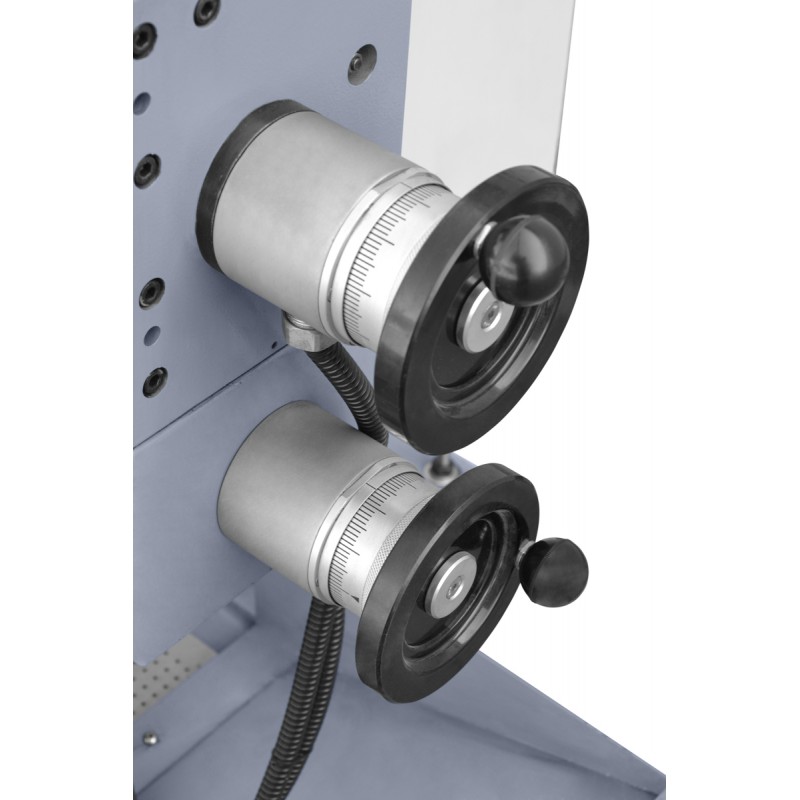

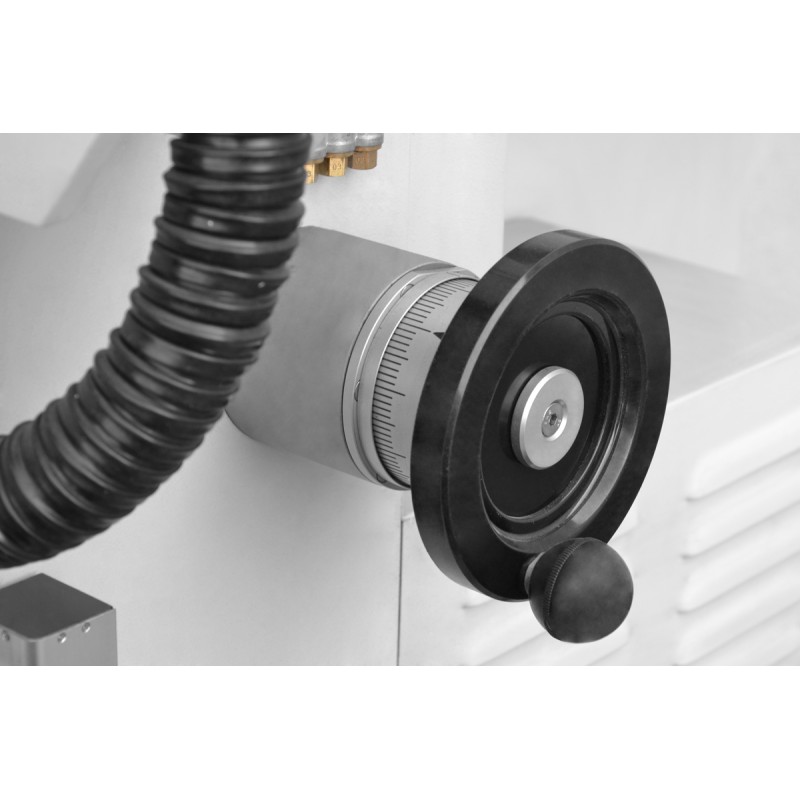

• Elastyczne posuwy: Ręczny posuw wzdłużny 405 mm i poprzeczny 390 mm, automatyczny posuw wzdłużny 395 mm i poprzeczny 380 mm, zapewniają wysoką dynamikę i precyzję pracy.
• Elastyczność konfiguracji: Możliwość integracji sterowania Fanuc oraz dodatkowych opcji, takich jak automatyczne sondy pomiarowe, zwiększa wszechstronność maszyny.
• Intuicyjna obsługa: Sterowanie Siemens Sinumerik 808D z dedykowaną klawiaturą i prostym interfejsem ułatwia programowanie i obsługę, przyspieszając procesy produkcyjne.
• Ekonomiczność: Kompaktowe wymiary 1820x1640x1710 mm i efektywny silnik 3.0 kW minimalizują zużycie energii, obniżając koszty eksploatacji.
• Wszechstronność zastosowań: Możliwość wykonywania operacji takich jak frezowanie, wiercenie, dłutowanie rowków, gwintowanie, wytaczanie, nacinanie uzębień i szlifowanie otworów w jednym cyklu produkcyjnym.

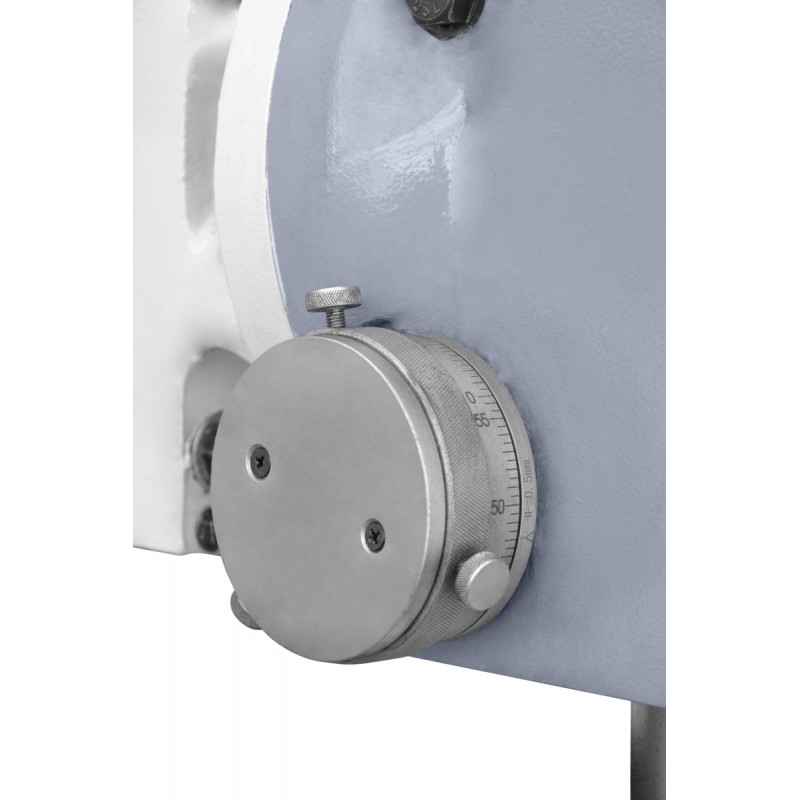

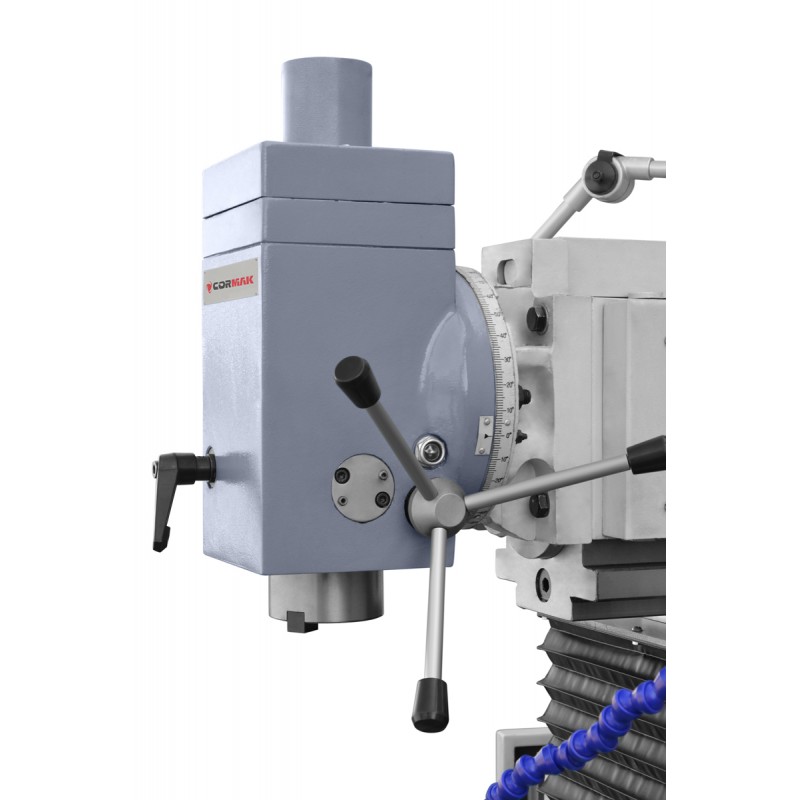

• Obrót głowicy frezującej: Głowica frezująca z obrotem ±60° umożliwia precyzyjne obróbki pod różnymi kątami, zwiększając elastyczność operacyjną.

Centrum obróbcze CNC CORMAK XN830 to idealne rozwiązanie dla warsztatów i zakładów produkcyjnych poszukujących precyzyjnej, wszechstronnej i niezawodnej frezarki do obróbki metalu.

Budowa i technologia frezarki narzędziowej CNC CORMAK XN830

Frezarka narzędziowa CNC CORMAK XN830 została zaprojektowana z myślą o trwałości, precyzji i łatwości obsługi. Kluczowe komponenty obejmują:

Konstrukcja i stół roboczy

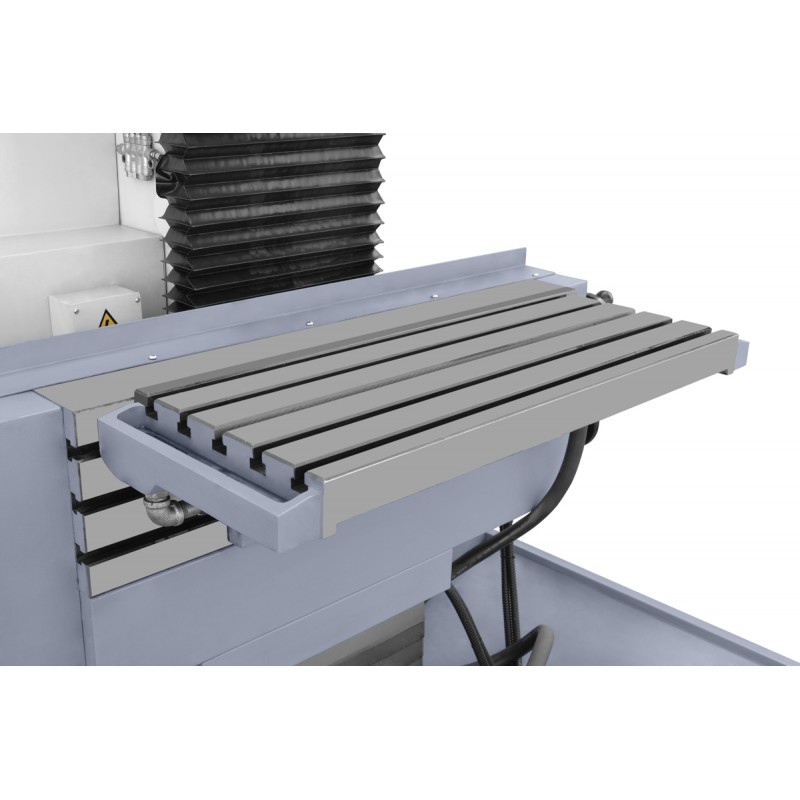

Masywny korpus maszyny wykonany z wysokiej jakości materiałów zapewnia wyjątkową sztywność i tłumienie drgań. Stół roboczy o wymiarach 750x320 mm z 5 rowkami teowymi o szerokości 14 mm umożliwia pewne mocowanie detali o maksymalnym obciążeniu 200 kg.

Wrzeciono i napęd

Wrzeciono z uchwytem ISO40 i zakresem obrotów 40-1600 obr/min napędzane silnikiem o mocy 3.0 kW zapewnia wysoką wydajność skrawania. Odległość wrzeciona od stołu (105-495 mm dla pionowego, 135-535 mm dla poziomego) oraz obrót głowicy frezującej (±60°) umożliwiają obróbkę detali o różnych rozmiarach i kształtach.

Prowadnice i napędy

Prowadnice liniowe oraz precyzyjne napędy servo zapewniają płynny ruch w osiach X, Y z ręcznym posuwem wzdłużnym 405 mm i poprzecznym 390 mm, automatycznym posuwem wzdłużnym 395 mm i poprzecznym 380 mm, minimalizując błędy pozycjonowania i zapewniając wysoką dynamikę pracy.

System sterowania

Standardowe sterowanie Siemens Sinumerik 808D (opcjonalnie Fanuc) z kompaktowym panelem o stopniu ochrony IP65 umożliwia precyzyjne programowanie i optymalizację procesów obróbczych. Integracja z systemami CAD/CAM ułatwia dostosowanie do złożonych projektów produkcyjnych.

Precyzja i wydajność pracy

Frezarka CNC do metalu CORMAK XN830 oferuje wysoką precyzję dzięki zaawansowanemu sterowaniu CNC i solidnej konstrukcji. Posuwy ręczne (405 mm wzdłużny, 390 mm poprzeczny) i automatyczne (395 mm wzdłużny, 380 mm poprzeczny) w połączeniu z zakresem obrotów wrzeciona (40-1600 obr/min) pozwalają na optymalizację ścieżek narzędzia, skracając czas cyklu i zwiększając wydajność. Mocny silnik 3.0 kW sprawia, że maszyna jest idealna do precyzyjnych operacji, takich jak frezowanie, wiercenie, dłutowanie czy gwintowanie.

Zastosowanie frezarki narzędziowej CNC CORMAK XN830

Centrum frezarskie do metalu CORMAK XN830 znajduje zastosowanie w wymagających branżach, takich jak:

• Przemysł motoryzacyjny: Produkcja precyzyjnych komponentów, takich jak elementy silników, przekładni i obudowy.
• Przemysł maszynowy: Obróbka części maszyn, takich jak wały, korpusy i elementy konstrukcyjne.
• Budowa form i matryc: Wytwarzanie form wtryskowych i matryc dla przemysłu motoryzacyjnego i tworzyw sztucznych.
• Przemysł lotniczy: Obróbka komponentów z aluminium, tytanu i stali nierdzewnej o wysokiej precyzji.
• Warsztaty narzędziowe: Realizacja zleceń jednostkowych i seryjnych wymagających elastyczności i dokładności, w tym dłutowanie rowków, gwintowanie i szlifowanie otworów.

Dzięki wszechstronnemu stołowi roboczemu i zaawansowanym opcjom konfiguracji, centrum obróbcze CNC jest doskonałym wyborem dla warsztatów i zakładów produkcyjnych.

Sterowania CNC – Siemens Sinumerik 808D oraz Fanuc

Frezarka narzędziowa CNC CORMAK XN830 oferuje profesjonalne sterowania CNC od renomowanych producentów, takich jak Siemens i Fanuc, które zapewniają precyzję, wydajność i łatwość obsługi.

Siemens Sinumerik 808D – zaawansowane sterowanie dla standardowych zastosowań

Sinumerik 808D to kompaktowe sterowanie CNC dla maszyn CNC do metalu, zapewniające:

• Intuicyjny interfejs: Dedykowana klawiatura z przyciskami mechanicznymi i membranowymi ułatwia programowanie i obsługę.
• Wysoka niezawodność: Stopień ochrony IP65 zapewnia stabilną pracę w trudnych warunkach warsztatowych.
• Zaawansowane funkcje: Obsługa cykli obróbczych i integracja z systemami CAD/CAM.

Fanuc – stabilność i precyzja

Fanuc to opcjonalne sterowanie CNC dla obrabiarki CNC, oferujące:

• Stabilność pracy: Precyzja w długotrwałej produkcji seryjnej.
• Zaawansowane funkcje: Obsługa złożonych operacji skrawających.
• Intuicyjny interfejs: Szybkie programowanie i łatwa obsługa.

Wybierz sterowanie CNC dopasowane do Twoich potrzeb, aby zwiększyć efektywność i precyzję procesów produkcyjnych!

Parametry techniczne

Wyposażenie standardowe

• Sterowanie CNC Siemens Sinumerik 808D
• Chłodziwo i pompa
• Osłona
• Narzędzia do obsługi
• Instrukcja obsługi
• DTR

Wyposażenie opcjonalne

• Sterowanie CNC Fanuc
• Automatyczna sonda pomiaru narzędzi
• Automatyczna sonda pomiaru detalu
• Hermetyczna obudowa maszyny

Dlaczego warto wybrać CORMAK?

Jako doświadczony producent maszyn CNC, CORMAK dostarcza niezawodne rozwiązania dla przemysłu od ponad 20 lat. Nasze obrabiarki CNC spełniają najwyższe standardy jakości, posiadają europejskie atesty bezpieczeństwa i są wspierane profesjonalnym serwisem. Dzięki rozbudowanemu zapleczu magazynowemu (ponad 15 000 m²) i zespołowi specjalistów, oferujemy kompleksowe wsparcie techniczne i doradztwo.

• Doświadczenie: 16 lat w serwisowaniu sterowań CNC Siemens.
• Jakość: Maszyny zgodne z europejskimi normami bezpieczeństwa.
• Wsparcie: Profesjonalne doradztwo i szybki serwis gwarancyjny oraz pogwarancyjny.

Wybierając centra obróbcze od CORMAK, inwestujesz w precyzję, niezawodność i długoterminową efektywność swojej produkcji.

Zamów frezarkę narzędziową CNC CORMAK XN830 już dziś!

Zwiększ wydajność i precyzję swojej produkcji z frezarką narzędziową CNC CORMAK XN830. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje, indywidualną ofertę lub umówić się na prezentację maszyny. Skontaktuj się z nami!
