Frezarka narzędziowa XN840

Frezarka narzędziowa XN840 to konwencjonalna frezarka do metalu przeznaczona do precyzyjnej obróbki jednostkowej, narzędziowej i małoseryjnej. Pionowa głowica frezująca, poziomy układ wrzeciona, stożek ISO40 oraz regulowane posuwy w osiach X, Y i Z zapewniają szerokie możliwości technologiczne w narzędziowniach, warsztatach mechanicznych i działach utrzymania ruchu.

Frezarka narzędziowa XN840 – konwencjonalna obróbka pionowa i pozioma

XN840 została zaprojektowana jako wszechstronna frezarka konwencjonalna do metalu, umożliwiająca wykonywanie obróbki w układzie pionowym i poziomym. Poziomy stół roboczy o wymiarach 800 mm x 400 mm oraz pionowy stół 1200 x 250 mm pozwalają dobrać sposób zamocowania elementu do charakteru wykonywanej operacji.

Maszyna posiada wrzeciono ze stożkiem ISO40 i 18-stopniowy zakres prędkości 40-2000 obr/min. Głowica pionowa może być obracana w zakresie ±60°, co umożliwia prowadzenie narzędzia pod kątem względem obrabianej powierzchni i rozszerza możliwości klasycznej frezarki narzędziowej.

Główne atuty maszyny

• Poziomy stół 800 x 400 mm z 6 rowkami teowymi.
• Pionowy stół 1200 x 250 mm z 3 rowkami teowymi.
• Wrzeciono ISO40 przystosowane do profesjonalnego oprzyrządowania frezerskiego.

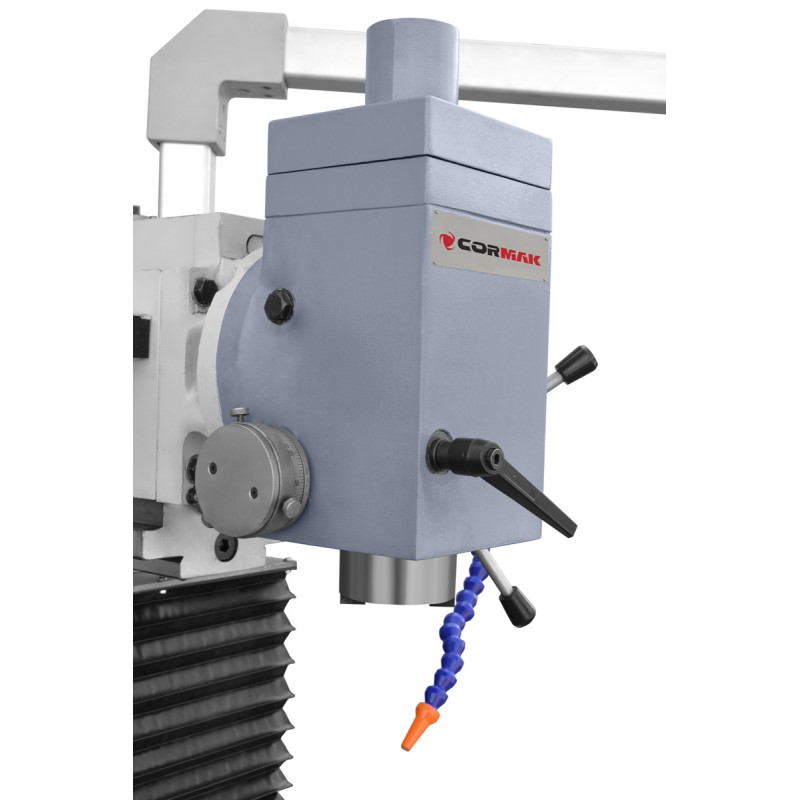

• Głowica pionowa ±60° zwiększająca zakres ustawienia narzędzia.
• 18 prędkości 40-2000 obr/min dla wrzeciona pionowego i poziomego.

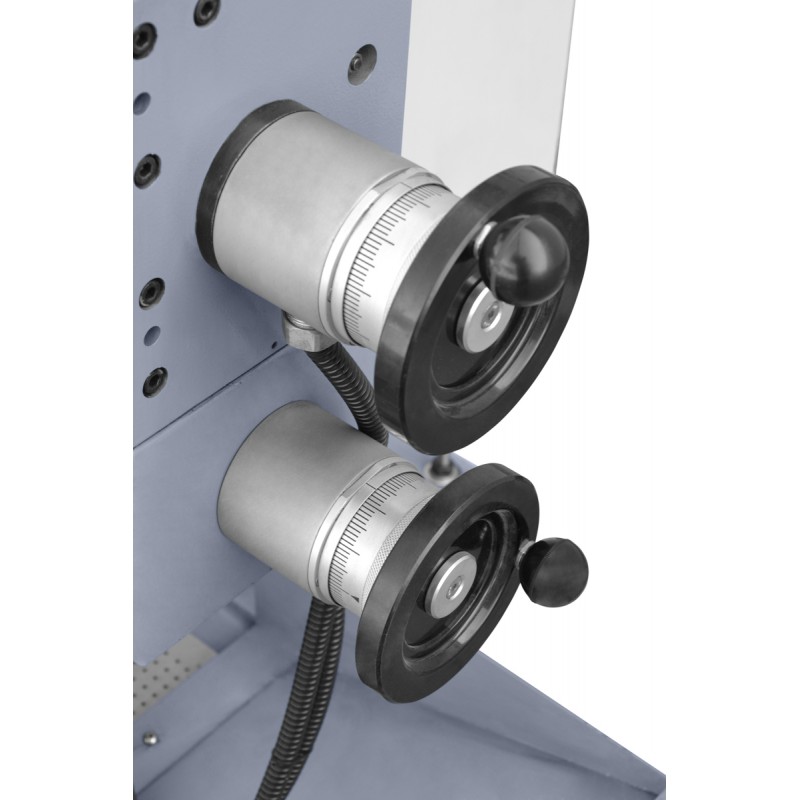

• Posuw X/Y/Z 5 - 500 mm/min umożliwiający dostosowanie ruchu roboczego do procesu.
• Szybki posuw 1200 mm/min we wszystkich trzech osiach.

Budowa i technologia frezarki konwencjonalnej XN840

Układ pionowego i poziomego wrzeciona pozwala wykorzystywać XN840 do zróżnicowanych operacji bez konieczności stosowania oddzielnych maszyn. Odległość wrzeciona poziomego od stołu wynosi 180 - 580 mm, a pionowego 150-550 mm. Maksymalna odległość od środka wrzeciona do prowadnicy kolumny to 565 mm.

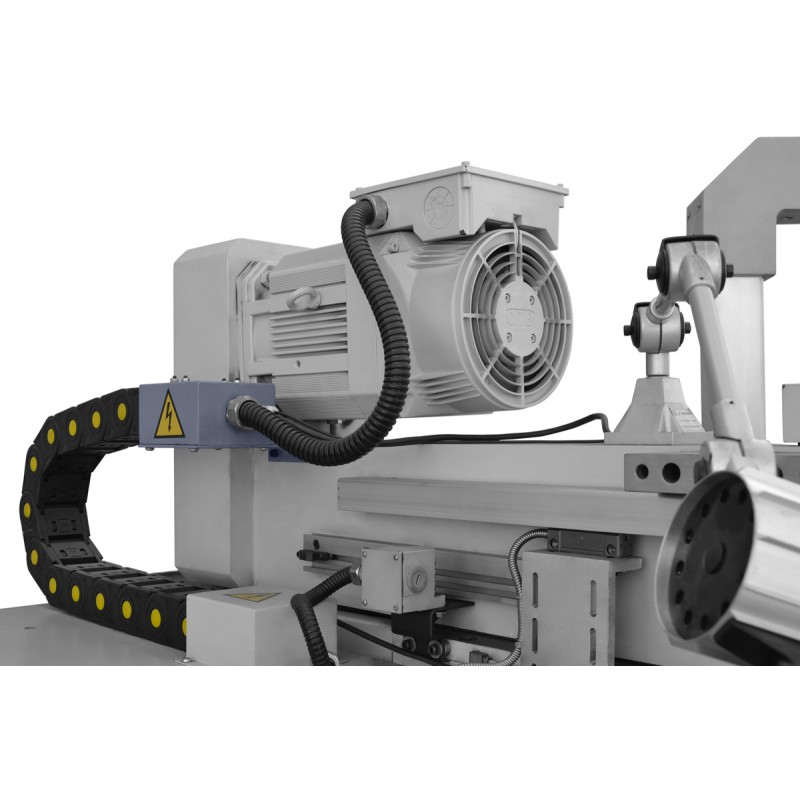

Silnik główny o mocy 3,0 kW współpracuje z układem wrzeciona, natomiast silnik posuwu 1,3 kW odpowiada za ruch osi. Układ chłodzenia wykorzystuje silnik o mocy 0,9 kW, wspierając warunki skrawania podczas intensywniejszych operacji.

Stoły robocze i mocowanie detalu

Poziomy stół posiada 6 rowków teowych o szerokości 14 mm, a pionowy 3 rowki teowe o tej samej szerokości. Odległość pomiędzy rowkami wynosi 63 mm. Maksymalne obciążenie stołu wynosi 200 kg, co pozwala na stabilne mocowanie detali oraz oprzyrządowania warsztatowego.

Zakres operacji frezarki narzędziowej XN840

Przy zastosowaniu odpowiedniego oprzyrządowania frezarka narzędziowa XN840 może wykonywać szeroki zakres operacji obróbki skrawaniem:

• dłutowanie rowków,
• wiercenie i pogłębianie,
• wytaczanie przy użyciu głowic wytaczarskich,
• gwintowanie otworów w różnych płaszczyznach,
• nacinanie uzębień,
• skrawanie,
• frezowanie,
• szlifowanie otworów.

Zastosowanie frezarki konwencjonalnej XN840

Frezarka konwencjonalna XN840 jest przeznaczona przede wszystkim do narzędziowni, warsztatów produkcyjnych, działów remontowych i utrzymania ruchu. Sprawdzi się przy wykonywaniu elementów jednostkowych, części maszyn, oprzyrządowania oraz detali wymagających obróbki w różnych płaszczyznach. Połączenie wrzeciona ISO40, pionowego i poziomego układu frezowania oraz regulowanego posuwu sprawia, że jest to wszechstronna maszyna do obróbki metalu.

Dane techniczne frezarki XN840

Wyposażenie opcjonalne XN840

• Zestaw startowy narzędzi ISO40
• Imadło maszynowe 100x80 mm QH100
• Imadło maszynowe 125x100 mm QH125
• Imadło maszynowe 160x125 mm QH160
• Imadło maszynowe obrotowe 200 mm QH200
• Imadło maszynowe pochylne kołyskowe 100 mm QHK100
• Imadło maszynowe pochylne kołyskowe 125 mm
• Imadło maszynowe pochylne kołyskowe 160 mm QHK160
• Olej emulgulujący, chłodziwo do obróbki skrawaniem ES-12 5L
• Stół narzędziowy SK40 / BT40 / DIN40

XN840 – konwencjonalna frezarka narzędziowa ISO40 do metalu

Połączenie pionowego i poziomego układu frezowania, stożka ISO40, regulowanych posuwów oraz głowicy wychylnej ±60° sprawia, że XN840 jest wszechstronną konwencjonalną obrabiarką do prac narzędziowych i warsztatowych. Skontaktuj się z doradcą CORMAK, aby dobrać oprzyrządowanie i wyposażenie do planowanych procesów frezowania, wiercenia, wytaczania i gwintowania.
