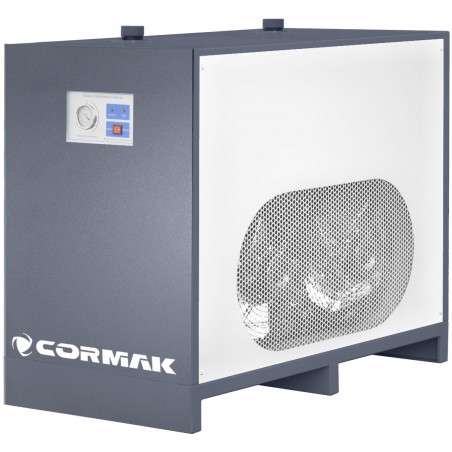

Essiccatore a refrigerazione IZBERG N20S

FASE UNO

Innanzitutto, l'aria compressa va allo scambiatore di calore aria-aria, dove viene preraffreddata in un sistema in controcorrente dall'aria in uscita dall'evaporatore.

FASE DUE

Nella seconda fase, va all'evaporatore del ciclo frigorifero, dove la temperatura dell'aria compressa viene abbassata al suo punto di rugiada dal refrigerante. Durante entrambe le fasi di raffreddamento quasi tutto l'olio e i vapori d'acqua contenuti nell'aria compressa si condensano. All'uscita dal deumidificatore l'aria passa attraverso un separatore ad alte prestazioni, dove la condensa di condensa viene separata dall'aria e quindi scaricata all'esterno tramite una valvola di scarico automatica. Quindi, l'aria, dopo aver separato la condensa, torna allo scambiatore di calore, dove viene riscaldata, in conseguenza del quale si riduce l'umidità relativa dell'aria compressa.

Il sistema di raffreddamento è progettato in modo tale da poter regolare automaticamente la capacità di raffreddamento in base alla quantità e alla temperatura dell'aria da trattare. Ciò è stato ottenuto grazie all'uso della tecnologia della ventola a velocità variabile.

Parametri tecnici

• DIAMETRO USCITA ARIA E TUBO INGRESSO (BSP) 1 "

  LAVORARE IN SISTEMI SOTTO PRESSIONE FINO A 16 BAR

  TEMPERATURA INGRESSO ≤38 ° C

  TEMPERATURA PUNTO DI RUGIADA 3 ° C alla pressione di esercizio

  PORTATA: 2800 l / min

  POTENZA: 0,69 kW

  TENSIONE: 230 V

  DIMENSIONI (L x P x A): 750 x 450 x 720 mm

  PESO: 55 kg

  TIPO E QUANTITÀ DI REFRIGERANTE: R134a, 550 g
