Cosa sono le matrici per presse piegatrici?

La matrice per pressa piegatrice è l'utensile di lavoro inferiore che sostiene la lamiera durante la formatura. Durante la piegatura, il punzone preme il materiale nell'apertura della matrice e il loro corretto abbinamento influisce sull'angolo ottenuto, sul raggio di piega e sulla qualità superficiale del pezzo.

Una matrice non è un componente universale per ogni lavorazione. Geometria, larghezza dell'apertura, angolo e sistema di bloccaggio devono essere adattati al materiale specifico e all'operazione prevista. Una combinazione corretta di punzone, matrice e parametri macchina favorisce un processo stabile.

L'importanza delle matrici nel processo di piegatura

In ogni processo di piegatura, il corretto supporto del materiale è essenziale. La matrice determina in larga misura il modo in cui la lamiera viene posizionata e come si deforma durante il processo.

Una matrice ben selezionata aiuta a controllare:

• l'angolo di piega;
• il raggio di piega;
• la stabilità del materiale durante la lavorazione;
• la qualità della superficie del pezzo;
• la ripetibilità nei cicli successivi.

Nelle aziende che lavorano i metalli, questo influisce direttamente sulla qualità del prodotto, sul livello di scarti e sui tempi di esecuzione degli ordini.

Tipi di matrici per presse piegatrici

Matrici a V

Le matrici a V sono tra le soluzioni più utilizzate nelle operazioni standard di piegatura della lamiera. La loro struttura è adatta a molte applicazioni tipiche, in particolare alla piegatura in aria.

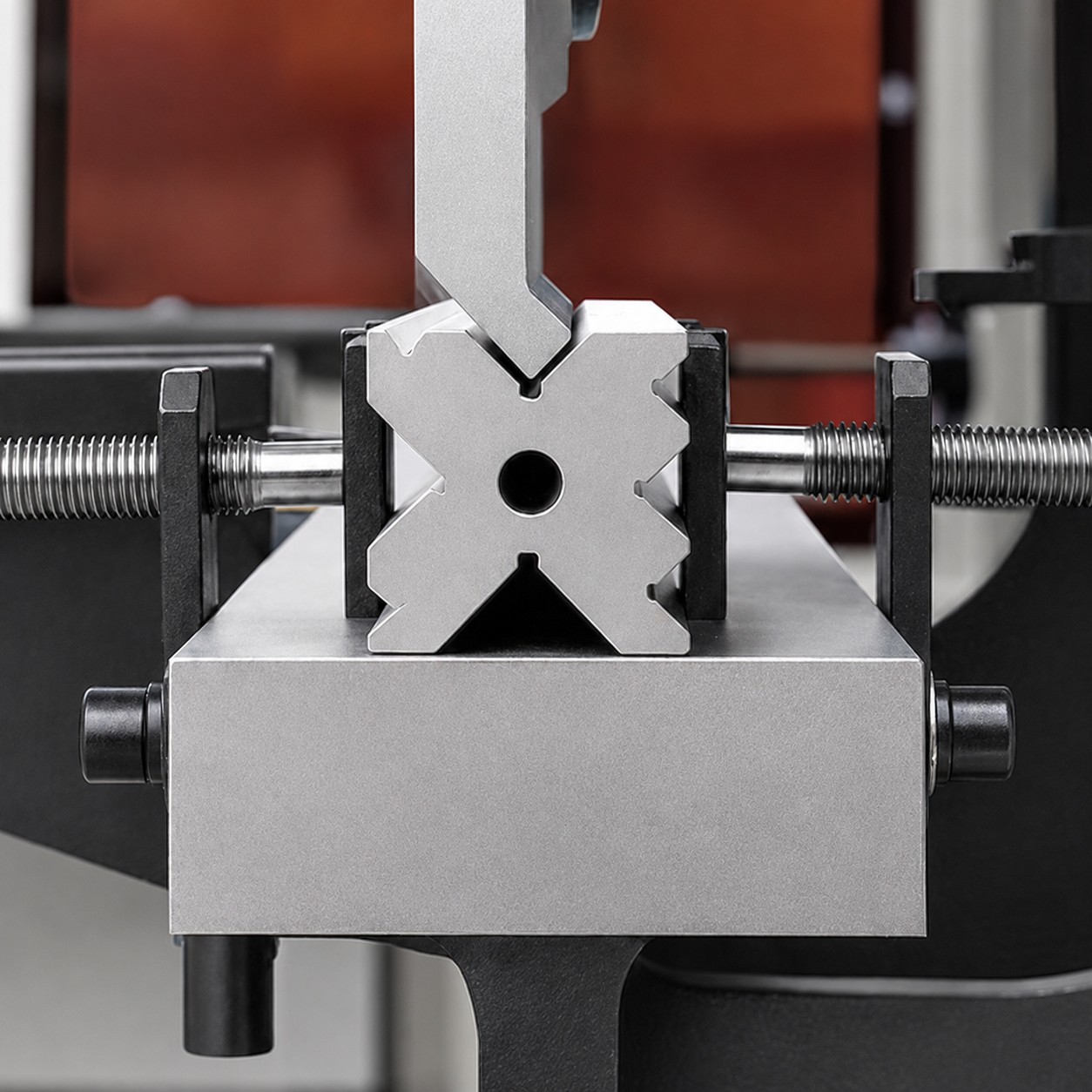

Matrici multi-V

Le matrici multi-V presentano più aperture di larghezze diverse. Rendono più semplice scegliere un'apertura adatta allo spessore della lamiera senza frequenti cambi utensile.

Matrici a U

Le matrici a U vengono utilizzate nelle operazioni più avanzate, quando è richiesta una maggiore profondità di formatura o una geometria di profilo definita.

Matrici speciali

Le matrici speciali vengono progettate per applicazioni tecnologiche specifiche, ad esempio per:

• processi di piegatura complessi;
• produzione di elementi non standard;
• piegature precise in più fasi;
• pezzi con sezioni insolite o goffrature.

Come scegliere la matrice giusta?

La selezione della matrice per una pressa piegatrice CNC è una delle fasi più importanti della preparazione del processo. È opportuno considerare non solo le dimensioni dell'utensile, ma anche le proprietà del materiale e i requisiti del pezzo finito.

Spessore del materiale

La larghezza dell'apertura della matrice deve essere adattata allo spessore della lamiera. Questo influisce sul modo in cui il materiale si deforma, sulla forza di pressatura necessaria e sulla qualità della piega ottenuta.

Tipo di materiale

Alluminio, acciaio inox e acciaio strutturale differiscono per proprietà meccaniche e comportamento durante la piegatura. Il materiale può richiedere un raggio diverso, un angolo utensile differente o impostazioni di processo specifiche.

Forza di pressatura

La matrice deve essere selezionata in base ai parametri operativi della macchina e alla forza di pressatura prevista. È inoltre necessario considerare la lunghezza di piega, lo spessore del materiale e la resistenza dell'attrezzatura utilizzata.

Angolo e raggio di piega

Un abbinamento non corretto della geometria della matrice all'angolo e al raggio richiesti può causare imprecisioni, segni superficiali o un maggiore rischio di danneggiare il materiale.

Compatibilità degli utensili

Punzone e matrice devono formare un set correttamente abbinato. Prima di iniziare il lavoro, è consigliabile verificare anche la compatibilità del sistema di bloccaggio con la pressa e gli eventuali limiti derivanti dalla geometria del pezzo.

Pressa piegatrice CNC e tecnologia CNC

Le moderne presse piegatrici utilizzano il controllo numerico CNC per programmare e controllare i parametri chiave del processo. L'operatore può impostare la posizione dei riscontri posteriori, il movimento della traversa, la profondità di piega e la sequenza delle operazioni.

L'uso del CNC supporta:

• il controllo delle impostazioni di processo;
• una piegatura precisa e ripetibile;
• la riduzione del rischio di errori produttivi;
• un flusso di lavoro più efficiente per l'operatore;
• un migliore utilizzo della capacità della macchina.

La tecnologia CNC è oggi uno standard nelle aziende che realizzano sia produzioni singole sia serie ripetitive di componenti metallici.

L'influenza delle matrici sull'efficienza produttiva

Matrici selezionate in modo appropriato influiscono non solo sulla qualità di un singolo pezzo, ma anche sull'organizzazione dell'intero processo. Utensili ben abbinati aiutano a ridurre piegature di prova, rilavorazioni e fermi non pianificati.

In pratica, questo può significare:

• tempi di lavorazione più brevi;
• meno interruzioni dovute ai cambi utensile;
• minori quantità di scarti;
• migliore qualità e ripetibilità dei pezzi;
• un uso più efficace della macchina disponibile.

Errori più comuni nella scelta delle matrici

I problemi durante l'uso delle presse piegatrici derivano spesso da una scelta non corretta degli utensili, da impostazioni macchina errate o dalla mancata considerazione delle proprietà del materiale. Tra i più comuni figurano:

• crepe nel materiale;
• angoli di piega non corretti;
• deformazioni della lamiera;
• danni alla superficie;
• ripetibilità insufficiente tra i pezzi.

Per questo sono importanti l'esperienza dell'operatore, la conoscenza della tecnologia di piegatura e l'esecuzione di prove prima di avviare la produzione in serie.

Manutenzione e durata delle matrici

Ispezioni regolari e una manutenzione corretta aiutano a mantenere una qualità di lavoro stabile e a prolungare la vita utile degli utensili. I principi di base comprendono:

• pulire gli utensili dopo l'uso;
• controllare le condizioni tecniche, l'usura e gli eventuali danni;
• conservare in condizioni asciutte e protette;
• evitare sovraccarichi e funzionamento al di fuori dei parametri consentiti;
• eseguire correttamente il montaggio e maneggiare con cura gli utensili durante il cambio.

Punzoni e matrici ben mantenuti favoriscono la stabilità del processo e aiutano a preservare la qualità produttiva attesa.

Confronto tra matrice a V e matrice multi-V

Riepilogo

Le matrici per presse piegatrici sono una parte indispensabile della piegatura della lamiera. In combinazione con un punzone correttamente selezionato e le capacità di una pressa piegatrice CNC, consentono di ottenere alta precisione e ripetibilità.

La moderna tecnologia CNC, un parco macchine ben pianificato e utensili adatti all'applicazione costituiscono la base della lavorazione contemporanea dei metalli. La selezione, l'uso e la manutenzione corretti delle matrici aiutano a costruire un processo produttivo efficiente e stabile.
