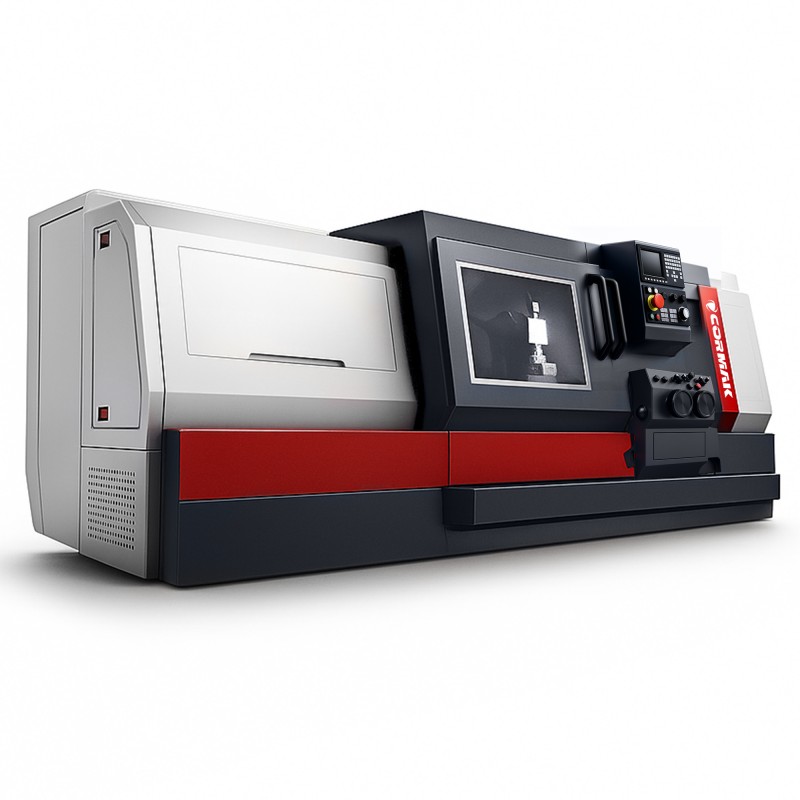

Tokarka CNC 660x1500

Tokarka CNC 660x1500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki metalu w środowisku przemysłowym. Wyposażona w skośne łoże i sterowanie SINUMERIK 808D, ta tokarka CNC do metalu zapewnia niezawodność, wysoką dokładność i efektywność w toczeniu detali o średnicy do 660 mm. Jej konstrukcja optymalizuje procesy produkcyjne, redukując czas przestojów i zwiększając wydajność.

Główne atuty tokarki CNC 660x1500

Tokarka przemysłowa CNC 660x1500 wyróżnia się zaawansowaną konstrukcją i parametrami technicznymi, które przekładają się na wymierne korzyści dla użytkownika. Poniżej kluczowe zalety maszyny, które wspierają wydajność i precyzję w obróbce metalu:

• Precyzyjne sterowanie osiami: Manualny przesuw osi X i Z za pomocą elektronicznych pokręteł oraz pół-automatyczne cykle toczenia (stożki, gwinty), co pozwala na szybkie i dokładne ustawienie maszyny, minimalizując błędy operatora.
• Zaawansowany system sterowania: SINUMERIK 808D oferuje intuicyjny interfejs i funkcje Teach-In, umożliwiając łatwe programowanie złożonych cykli toczenia, co przyspiesza procesy produkcyjne o 20-30%.
• Wysoka sztywność konstrukcji: Skośne łoże o szerokości 600 mm z hartowanymi indukcyjnie prowadnicami zapewnia stabilność podczas obróbki detali o masie do 1500 kg, redukując wibracje.
• Dynamiczny napęd wrzeciona: Silnik o mocy 15 kW i przelot wrzeciona 130 mm z prędkościami 22-1200 obr/min, umożliwiają efektywne toczenie materiałów o różnej twardości.
• Automatyzacja procesów: 6-pozycyjna głowica rewolwerowa skraca czas wymiany narzędzi, zwiększając efektywność przy obróbce złożonych detali.
• Niskie koszty eksploatacji: Inteligentny system centralnego smarowania i wysokiej jakości śruby pociągowe minimalizują zużycie komponentów i koszty serwisowania.
• Bezpieczeństwo i zgodność: Układ chłodzenia, oświetlenie halogenowe 24V oraz deklaracja WE zapewniają zgodność z europejskimi normami bezpieczeństwa pracy.
• Wszechstronność zastosowań: Idealna do toczenia wałów, tulei i detali precyzyjnych w średnio- i wielkoseryjnej produkcji, z łatwą integracją w liniach produkcyjnych.

Budowa i technologia tokarki CNC 660x1500

Tokarka CNC ze skośnym łożem 660x1500 została zaprojektowana z myślą o maksymalnej sztywności i trwałości. Łoże o szerokości 600 mm zapewnia stabilność nawet przy obróbce ciężkich detali, a hartowane indukcyjnie prowadnice minimalizują zużycie i wibracje. Wrzeciono o przelocie 130 mm, napędzane silnikiem o mocy 15 kW, osiąga prędkości w zakresach 22-108, 60-300, 240-1200 obr/min, co pozwala na elastyczne dostosowanie do różnych materiałów, takich jak stal, aluminium czy stopy tytanu.

System posuwu oparty na śrubach pociągowych zapewnia przyspieszony posuw 4/8 m/min w osiach X/Z, z maksymalnym przesuwem 420/1350 mm. Automatyczne smarowanie przekładni i prowadnic wydłuża żywotność maszyny, a 6-pozycyjna głowica rewolwerowa obsługuje narzędzia o rozmiarach 25x25/32x32 mm. Konik z tuleją o średnicy 100 mm i przesuwem 250 mm (stożek MK5) gwarantuje stabilne podparcie długich elementów, a seryjny uchwyt 200 mm z regulowaną siłą mocowania zapewnia bezpieczne zamocowanie detali.

Precyzja i wydajność pracy tokarki numerycznej 660x1500

Tokarka CNC do metalu 660x1500 osiąga dokładność pozycjonowania 0,03/0,04 mm oraz powtarzalność 0,012/0,02 mm, co jest wynikiem zastosowania napędów servo SIEMENS i sterowania SINUMERIK 808D. Funkcje programowania cykli toczenia, takie jak toczenie stożkowe czy gwintowanie, pozwalają na szybkie definiowanie procesów, skracając czas obróbki o 25-35% w porównaniu do tradycyjnych tokarek. System chłodzenia zapobiega przegrzewaniu, zapewniając stabilność termiczną i wysoką jakość powierzchni obrabianych detali przy maksymalnej średnicy toczenia 660 mm (nad suportem 520 mm).

Dzięki dynamicznemu napędowi wrzeciona i zoptymalizowanemu systemowi posuwu, maszyna umożliwia efektywną obróbkę w produkcji seryjnej, minimalizując odpady materiałowe i zwiększając powtarzalność detali w tolerancjach mikrometrycznych.

Zastosowanie tokarki przemysłowej CNC 660x1500

Tokarka numeryczna 660x1500 jest przeznaczona dla zakładów przemysłowych specjalizujących się w obróbce metalu, w tym w przemyśle maszynowym, motoryzacyjnym, lotniczym i energetycznym. Maszyna idealnie nadaje się do toczenia precyzyjnych elementów, takich jak wały, tuleje, kołnierze czy elementy złączne o masie do 1500 kg. Dzięki kompaktowym wymiarom (4310 x 2040 x 1860 mm) sprawdzi się w warsztatach o ograniczonej przestrzeni, a jej kompatybilność z systemami CAD/CAM umożliwia integrację z centrami obróbczymi w zautomatyzowanych liniach produkcyjnych.

Wyposażenie standardowe tokarki CNC 660x1500

• sterowanie SINUMERIK 808D w języku polskim
• panel do toczenia ręcznego
• funkcja Teach-In
• napędy servo firmy SIEMENS
• manualny uchwyt tokarski 3-szczękowy
• głowica rewolwerowa 6-pozycyjna
• komplet szczęk miękkich
• konik manualny
• układ chłodzenia
• system automatycznego smarowania przekładni i prowadnic
• oświetlenie halogenowe 24V
• instrukcja obsługi w języku polskim
• deklaracja WE

Wyposażenie opcjonalne tokarki CNC 660x1500

• imak 6-narzędziowy
• pokrętła ręczne
• uchwyt 3-szczękowy 650 mm
• uchwyt hydrauliczny + konik hydrauliczny
• sterowanie: FANUC, FAGOR, SIEMENS 828D
• podtrzymka stała + podtrzymka ruchoma
• sonda narzędziowa
• transporter wiórów
• dodatkowe szczęki miękkie
• szczęki twarde
• uchwyty tulejkowe
• chwytak obrobionych części
• podajnik pręta
• oprawki narzędziowe
• oprogramowanie CAD/CAM

Dane techniczne tokarki CNC 660x1500

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

Tokarki CNC 660x1500 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

Tokarka CNC 660x1500 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Dzięki ponad 20-letniemu doświadczeniu w dostarczaniu maszyn i rozwiązań technologicznych, CORMAK jest liderem w zaopatrzeniu przemysłu.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• 15 000 m² powierzchni magazynowej z około 12 000 maszyn i urządzeń.
• Profesjonalny serwis i doradztwo techniczne na każdym etapie współpracy.

CORMAK – polska marka, sprawdzone rozwiązania, wysoka jakość.

• Pełny serwis gwarancyjny i pogwarancyjny realizowany przez wykwalifikowanych inżynierów.
• Maszyny z europejskimi atestami bezpieczeństwa pracy, zapewniające zgodność z normami UE.
• Kompleksowe wsparcie w doborze optymalnych rozwiązań dla Twojej firmy.

Zwiększ efektywność swojej produkcji z tokarką CNC 660x1500. Skontaktuj się z nami, aby uzyskać szczegółową ofertę i profesjonalne doradztwo!
