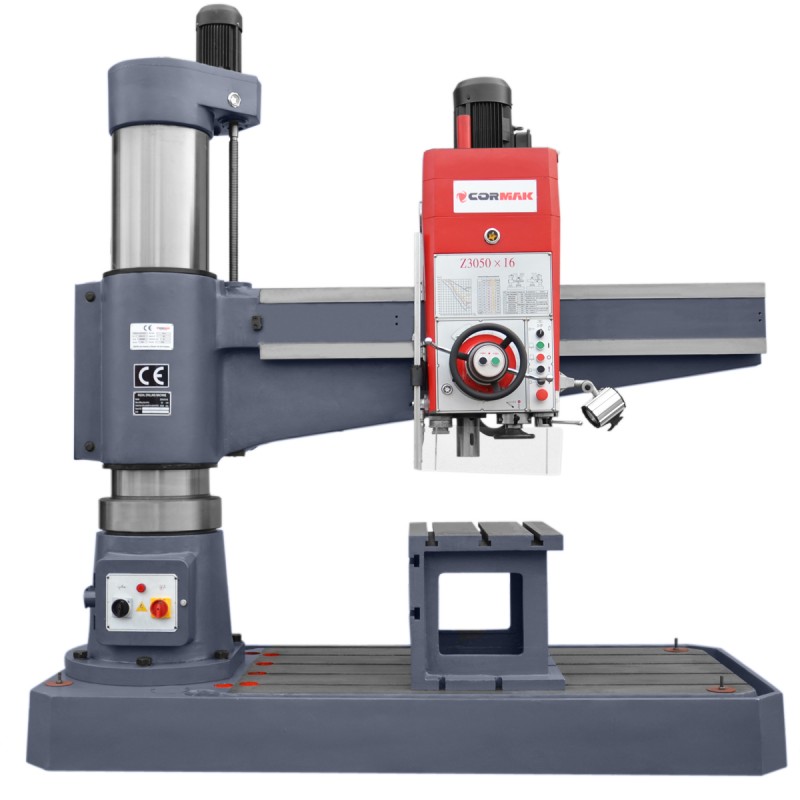

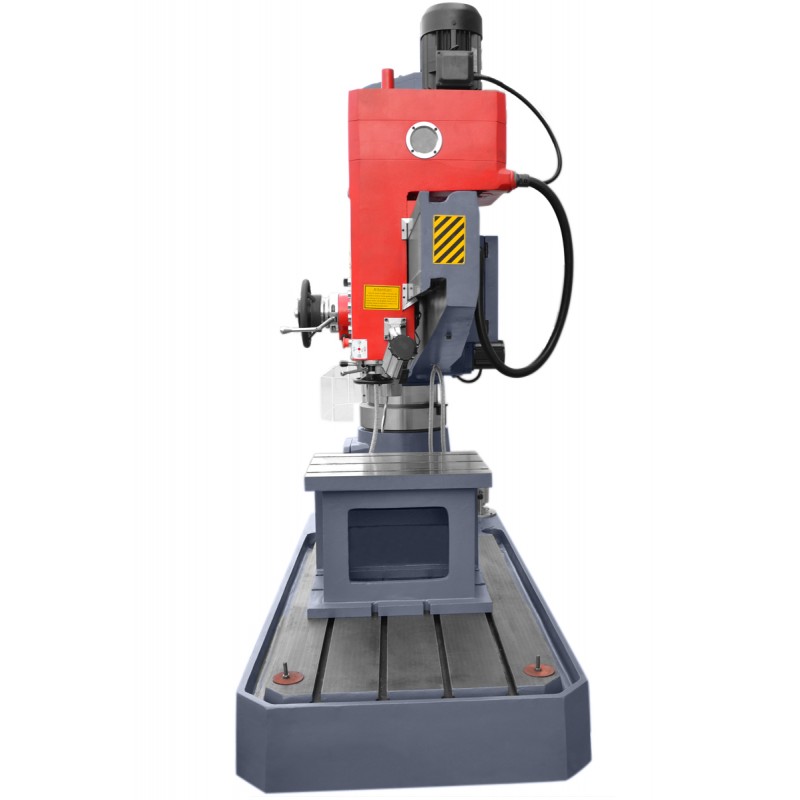

Wiertarka promieniowa radialna CORMAK RD1600x50

Wiertarka promieniowa radialna CORMAK RD1600x50 to zaawansowane urządzenie przemysłowe przeznaczone do wiercenia, gwintowania i rozwiercania w materiałach metalowych, takich jak stal i żeliwo. Maszyna wyróżnia się masywną konstrukcją z dodatkowym ożebrowaniem i wzmacnianym żeliwem, co minimalizuje wibracje i zapewnia wysoką stabilność. Kluczową zaletą jest szeroki zakres regulacji ramienia radialnego, umożliwiający precyzyjną obróbkę dużych detali bez repositioningu.

Główne atuty wiertarki promieniowej CORMAK RD1600x50

Wiertarka promieniowa radialna CORMAK RD1600x50 została zaprojektowana z myślą o intensywnych zastosowaniach przemysłowych, oferując niezawodność, precyzję i ergonomiczną obsługę. Jej zaawansowana konstrukcja, w tym hydrauliczne systemy posuwu i napędu wrzeciona, zapewnia optymalne warunki pracy w różnorodnych środowiskach produkcyjnych. Poniżej przedstawiono szczegółowe korzyści, wynikające bezpośrednio z parametrów technicznych i budowy maszyny, które wyróżniają ten model wśród innych wiertarek promieniowych:

• Masywna konstrukcja o wadze 3500 kg z dodatkowym ożebrowaniem i wzmacnianym żeliwem: Minimalizuje wibracje, zapewniając stabilność i precyzyjną obróbkę nawet przy dużych obciążeniach, co wydłuża żywotność narzędzi skrawających.
• Regulowane ramię radialne o zasięgu 350-1600 mm: Umożliwia wiercenie w dużych detalach bez konieczności ich przemieszczania, zwiększając elastyczność i skracając czas cykli produkcyjnych.
• Wrzeciono z stożkiem MT5 i 16 prędkościami (25-2000 obr./min): Pozwala na precyzyjne dostosowanie obrotów do różnych materiałów i operacji, takich jak wiercenie otworów o średnicy do 50 mm, gwintowanie czy rozwiercanie.
• Wysuw pinoli wrzeciona 390 mm: Umożliwia głębokie wiercenia w jednym ustawieniu, przyspieszając procesy i poprawiając wydajność w seriach produkcyjnych.

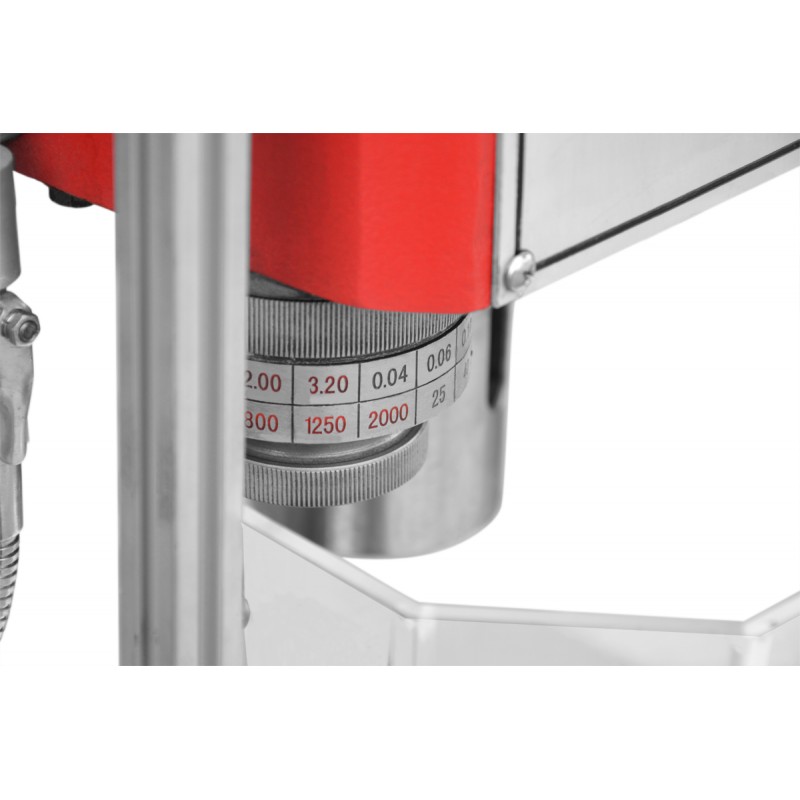

• Hydrauliczny posuw i napęd wrzeciona z 16 zakresami posuwu (0.04-3.2 mm/obr.): Zapewnia płynne i precyzyjne sterowanie, minimalizując błędy obróbki i zwiększając bezpieczeństwo operatora.
• Silnik główny o mocy 4.0 kW: Gwarantuje wysoki moment obrotowy i niezawodność w ciągłej pracy, przy optymalnym zużyciu energii.
• Silnik podnoszenia ramienia o mocy 1.5 kW: Umożliwia szybką i łatwą regulację wysokości ramienia, poprawiając ergonomię i redukując wysiłek fizyczny operatora.

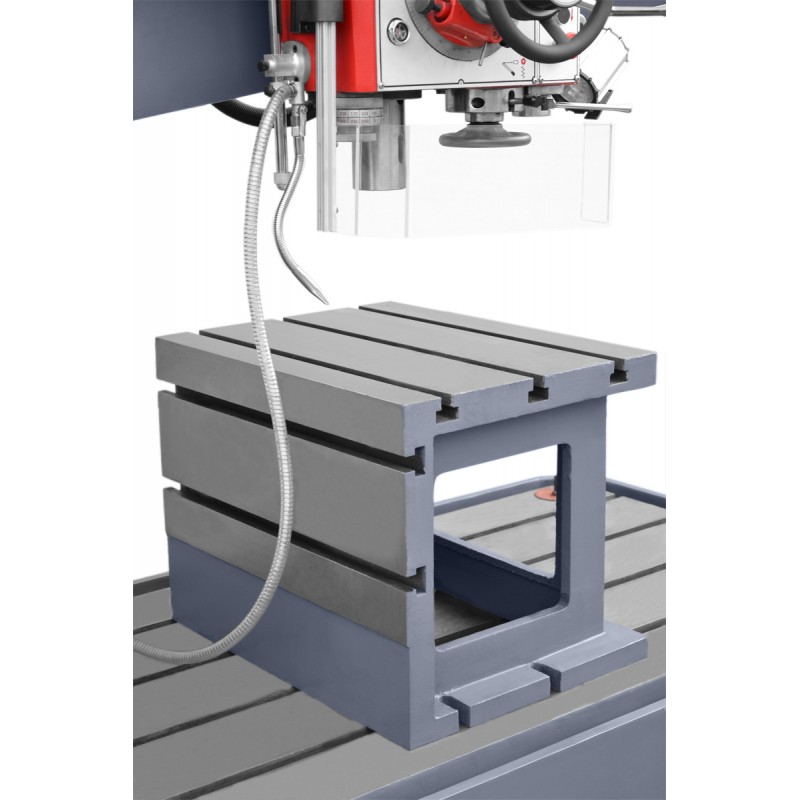

• Stół kostkowy i szlifowana płyta dolna: Ułatwiają mocowanie i obróbkę dużych elementów, zwiększając precyzję i wszechstronność maszyny.
• Masywna kolumna o średnicy 350 mm z szlifowaną powierzchnią: Zapewnia płynny przesuw ramienia bez luzów, co przekłada się na mikrometryczną dokładność pozycjonowania.
• Skrzynia biegów smarowana olejowo z utwardzanymi przekładniami: Minimalizuje zużycie komponentów, obniżając koszty konserwacji i zapewniając długoterminową niezawodność.

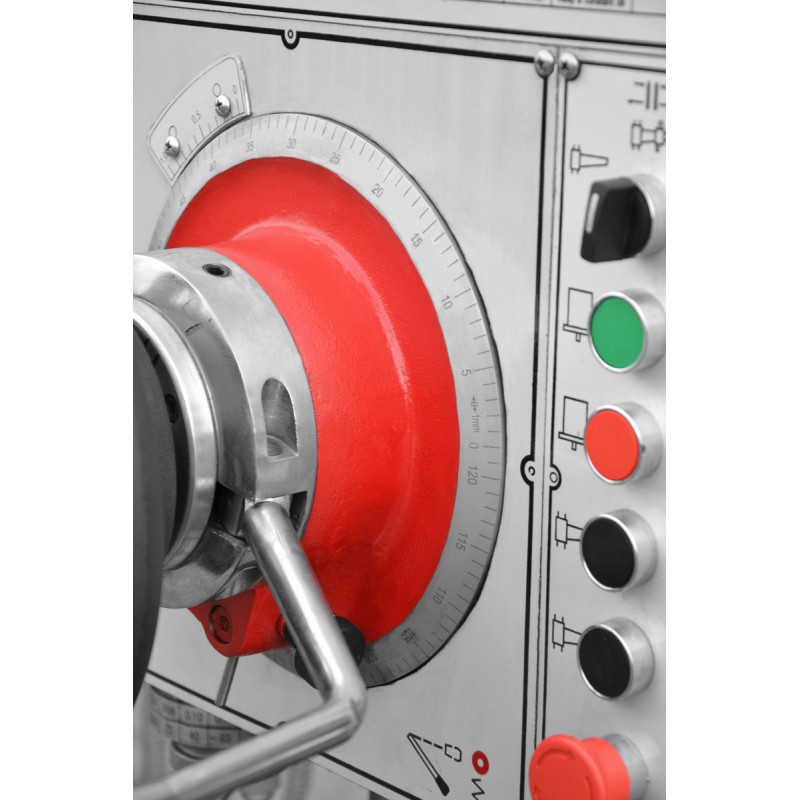

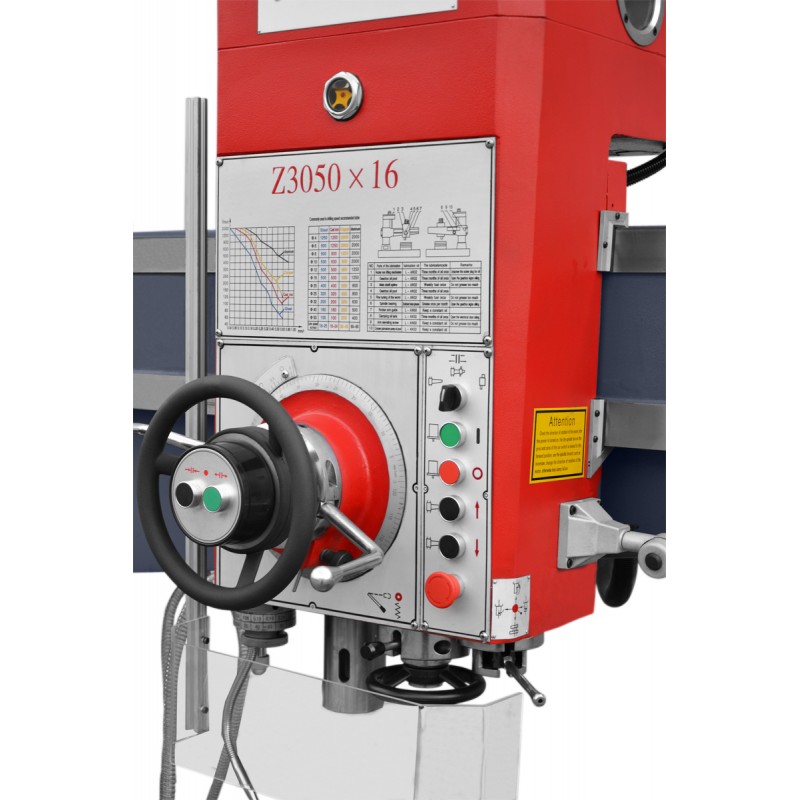

• Ergonomiczny panel sterowania z przodu maszyny: Umożliwia intuicyjną obsługę, skracając czas dostosowania parametrów i zwiększając efektywność pracy.
• Mechaniczne zaciskanie ramienia i głowicy: Zwiększa bezpieczeństwo i stabilność podczas operacji, zapobiegając niekontrolowanym ruchom.
• Szlifowana, hartowana prowadnica wysięgnika: Gwarantuje precyzyjny ruch poziomy wrzeciennika o 1250 mm, minimalizując błędy obróbki.

Dzięki tym atutom, wiertarka promieniowa CORMAK RD1600x50 jest wyborem profesjonalistów poszukujących maszyny o wysokiej wydajności, precyzji i niskich kosztach eksploatacji w wymagających warunkach przemysłowych.

Budowa i technologia

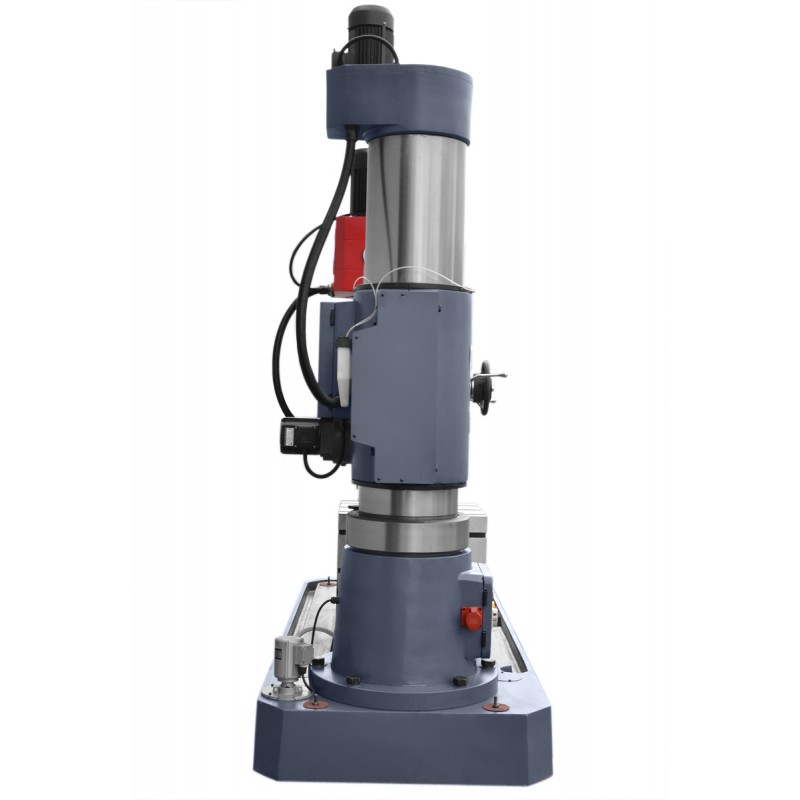

Wiertarka promieniowa radialna CORMAK RD1600x50 opiera się na masywnej konstrukcji kolumnowej z żeliwa wzmacnianego ożebrowaniem, co zapewnia sztywność i odporność na wibracje. Kolumna o średnicy 350 mm z szlifowaną powierzchnią umożliwia precyzyjny przesuw ramienia, a hydrauliczne systemy posuwu i napędu wrzeciona gwarantują płynną pracę.

Kluczowe komponenty

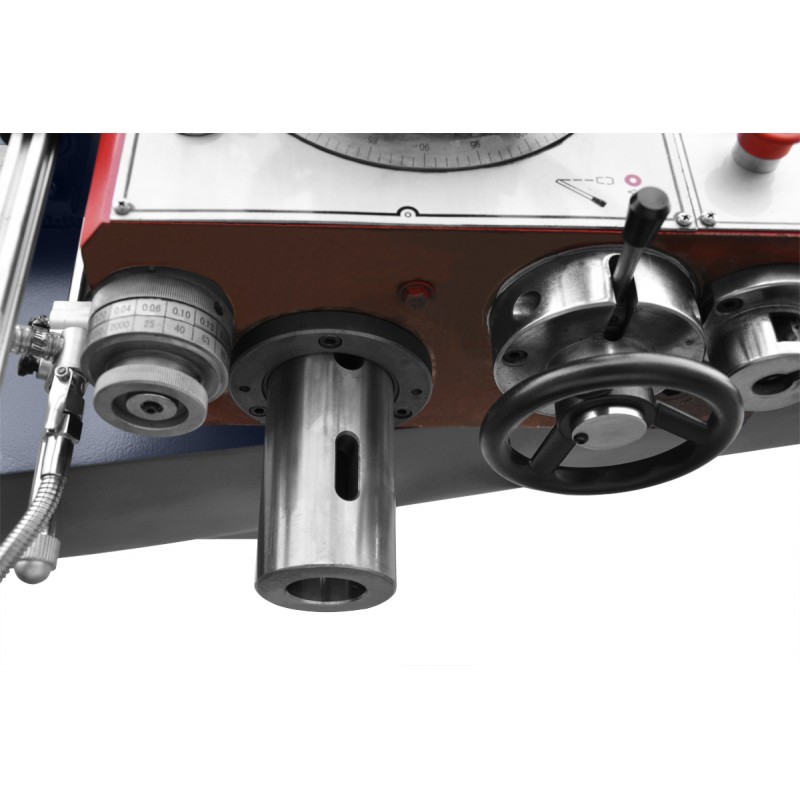

• Wrzeciono: Wyposażone w stożek Morse’a MT5, z wysuwem pinoli 390 mm i 16 prędkościami obrotowymi (25-2000 obr./min), wykonane z wysokiej jakości stali, umożliwia szybką wymianę narzędzi i precyzyjne dostosowanie do zadań.
• System posuwu i napędu: Hydrauliczny mechanizm z 16 zakresami posuwu (0.04-3.2 mm/obr.), zapewniający płynne sterowanie głębokością wiercenia, zintegrowany z układem smarowania dla redukcji zużycia.
• Silnik główny: O mocy 4.0 kW, zasilany napięciem 400V, dostarcza stały moment obrotowy, wspierając ciągłą pracę w warunkach przemysłowych.
• Silnik podnoszenia ramienia: O mocy 1.5 kW, umożliwiający pionowy ruch wysięgnika o 590 mm, z mechanizmem hydraulicznym dla precyzyjnej regulacji.
• Skrzynia biegów: Smarowana olejowo, z utwardzanymi i szlifowanymi przekładniami ze stopu stali, minimalizująca straty mocy i zapewniająca długoterminową niezawodność.
• Podstawa i stół: Szlifowana płyta dolna i stół kostkowy umożliwiające mocowanie dużych detali, z rowkami T dla imadeł i uchwytów.
• System zaciskania: Mechaniczne blokady ramienia i głowicy, zwiększające bezpieczeństwo i stabilność podczas obróbki.

Technologia wykonania obejmuje precyzyjne szlifowanie i hartowanie kluczowych elementów, co zapewnia minimalne luzy i wysoką trwałość maszyny.

Precyzja i wydajność pracy

Wiertarka promieniowa CORMAK RD1600x50 osiąga wysoką precyzję dzięki sztywnej konstrukcji i hydraulicznym systemom sterowania. Regulacja odległości wrzeciona od stołu (320-1220 mm) oraz od kolumny (350-1600 mm) pozwala na obróbkę detali o różnych wymiarach z tolerancjami mikrometrycznymi. Szeroki zakres prędkości i posuwów skraca czasy przestojów, zwiększając efektywność w cyklach produkcyjnych.

W porównaniu do standardowych wiertarek radialnych, model ten oferuje większą wszechstronność dzięki 16 biegom prędkości i posuwu, umożliwiając wiercenie do 50 mm średnicy przy minimalnym zużyciu energii. Zintegrowane smarowanie i chłodzenie zapobiegają deformacjom termicznym, zapewniając powtarzalność wyników w seriach.

Zastosowanie

Wiertarka promieniowa radialna CORMAK RD1600x50 jest dedykowana dla zakładów produkcyjnych w branży metalowej, warsztatów mechanicznych oraz firm zajmujących się utrzymaniem ruchu. Idealna do wiercenia, gwintowania i rozwiercania w dużych konstrukcjach stalowych, komponentach maszynowych, formach wtryskowych oraz elementach dla przemysłu ciężkiego, motoryzacyjnego i budowlanego. Jej robustna budowa sprawdza się w zadaniach wymagających precyzji i intensywnej eksploatacji.

Wyposażenie standardowe

• Stół kostkowy do mocowania detali
• Uchwyt wiertarski MT5 z kluczem
• System chłodzenia z pompą i zbiornikiem
• Komplet kluczy serwisowych
• Podstawa maszyny z rowkami montażowymi
• Instrukcja obsługi w języku polskim

Wyposażenie opcjonalne

• Imadło maszynowe w różnych rozmiarach
• Zestaw wierteł HSS do stali i żeliwa
• Automatyczny posuw wrzeciona
• Lampa oświetleniowa LED do strefy roboczej
• System cyfrowego odczytu pozycji (DRO) dla zwiększenia precyzji

Dane techniczne
