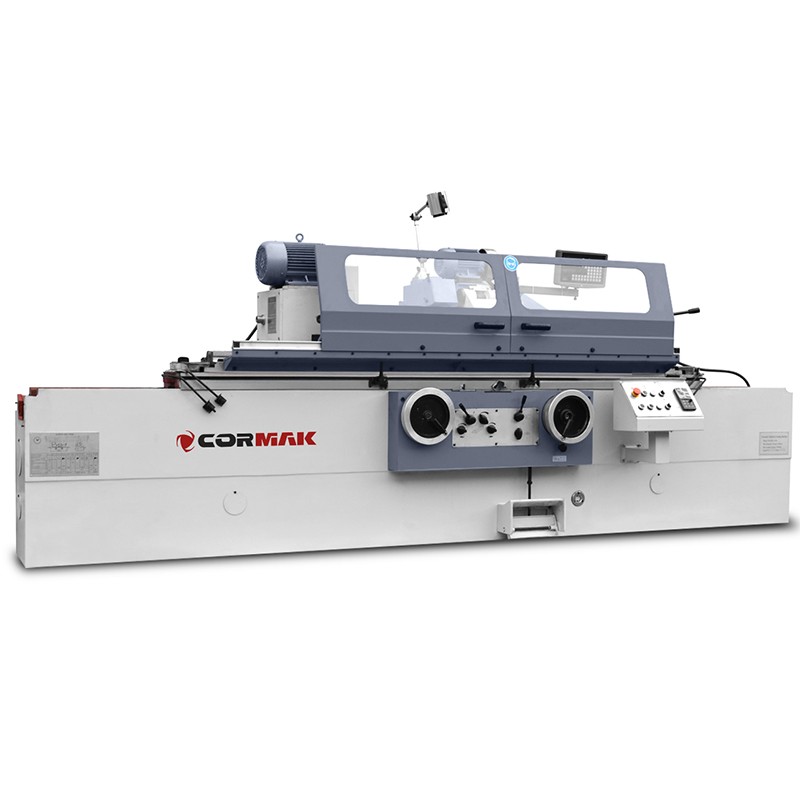

Szlifierka do wałków i otworów Ø320 x1000 mm

Dostępność:
Wysyłka 2 dni
Indeks:
mw320
Producent: CORMAK

Szlifierka do wałków i otworów Ø320 × 1000 mm przeznaczona jest do precyzyjnej obróbki zewnętrznych i wewnętrznych powierzchni cylindrycznych. Umożliwia szlifowanie wałków, osi, tulei oraz innych detali wymagających zachowania wysokiej dokładności wymiarowej i jakości powierzchni. Sztywna konstrukcja korpusu oraz stabilny układ prowadzenia ograniczają drgania i zapewniają powtarzalne parametry obróbki. Maszyna przystosowana jest do pracy w zakładach produkcyjnych, narzędziowniach i warsztatach remontowych, gdzie wymagana jest dokładna obróbka elementów cylindrycznych i otworów przy zachowaniu wysokiej stabilności procesu.

brutto 140 000,00 zł
netto 113 821,14 zł
Najniższa cena przed promocją: 169 520,00 zł brutto
Cena regularna: 169 520,00 zł brutto
Dostawa w ciągu 3 - 4 dni
Dostawa od 0,00 zł
Szczegóły
Wysyłka: 2 dni
Ostatnie sztuki w magazynie
PKO Leasing
Oblicz ratę
IRaty
Oblicz ratę
iLeasing
Oblicz ratę
brutto 140 000,00 zł
netto 113 821,14 zł
Najniższa cena: 169 520,00 zł brutto
Cena regularna: 169 520,00 zł brutto
Polski producent
Najwyższa jakość
Serwis gwarancyjny
i pogwarancyjny
Certyfikaty CE
Spełniamy normy UE
Gwarancja 12 / 24 miesiące
Bezpieczny zakup
netto 113 821,14 zł
brutto 140 000,00 zł
Najniższa cena: 169 520,00 zł brutto
Cena regularna: 169 520,00 zł brutto

Opis

Szlifierka do wałków i otworów Ø320 x 1000 mm – precyzyjna obróbka powierzchni cylindrycznych

Szlifierka do wałków i otworów Ø320 x 1000 mm to przemysłowa maszyna przeznaczona do dokładnego szlifowania zewnętrznych i wewnętrznych powierzchni cylindrycznych. Zakres szlifowania zewnętrznego 5–320 mm, obróbka otworów 30–100 mm oraz rozstaw kłów 1000 mm pozwalają wykorzystać maszynę w produkcji i regeneracji precyzyjnych części maszynowych.

Główne atuty szlifierki do wałków i otworów Ø320 x 1000 mm

Szlifierka do wałków i otworów Ø320 x 1000 mm została zaprojektowana z myślą o profesjonalnych zakładach wymagających dokładnej obróbki wałków, tulei oraz otworów cylindrycznych. Masywna konstrukcja o masie 5.3 tony tworzy stabilną podstawę procesu szlifowania, natomiast hydrauliczny posuw stołu, bezstopniowa regulacja prędkości wrzeciona oraz precyzyjny układ posuwu poprzecznego umożliwiają kontrolowane prowadzenie obróbki. Maszyna łączy szlifowanie zewnętrzne i wewnętrzne na jednym stanowisku, zwiększając uniwersalność zastosowania w produkcji jednostkowej, małoseryjnej i regeneracyjnej.

  • Szlifowanie zewnętrzne Ø5–320 mm: umożliwia obróbkę szerokiej grupy wałków i innych elementów cylindrycznych.
  • Rozstaw kłów 1000 mm: pozwala na szlifowanie zewnętrzne detali o długości do 1000 mm.
  • Szlifowanie otworów Ø30–100 mm: maksymalna długość szlifowania wewnętrznego wynosi 125 mm.
  • Dokładny posuw: podziałka dokładnego posuwu ręcznego wynosi 0,0025 mm.
  • Hydrauliczny posuw stołu: zakres prędkości 0.1 - 4 m/min umożliwia płynne prowadzenie obróbki.
  • Bezstopniowa regulacja prędkości wrzeciona: zakres 25-220 obr./min pozwala dopasować warunki pracy do obrabianego elementu.
  • Stabilna konstrukcja: masa 5.3 tony ogranicza wpływ drgań na proces szlifowania.

Budowa i technologia szlifierki przemysłowej

Głowica robocza i napęd wrzeciona

Głowica robocza posiada stożek kła MK 4 i umożliwia obrót w zakresie +90°. Bezstopniowa regulacja prędkości wrzeciona w zakresie 25-220 obr./min pozwala dostosować parametry pracy do średnicy, geometrii i charakteru obrabianego elementu.

Ściernica do obróbki powierzchni zewnętrznych

Maszyna współpracuje ze ściernicą o wymiarach 400x50x203 mm, której prędkość peryferyjna wynosi 35 m/s. Prędkość koła wrzeciona wynosi 1670 obr/min, a głowicę napędza silnik o mocy 5,5 kW. Maksymalny przesuw wynosi 246 mm, a kąt skrętu głowicy ściernicy 30°.

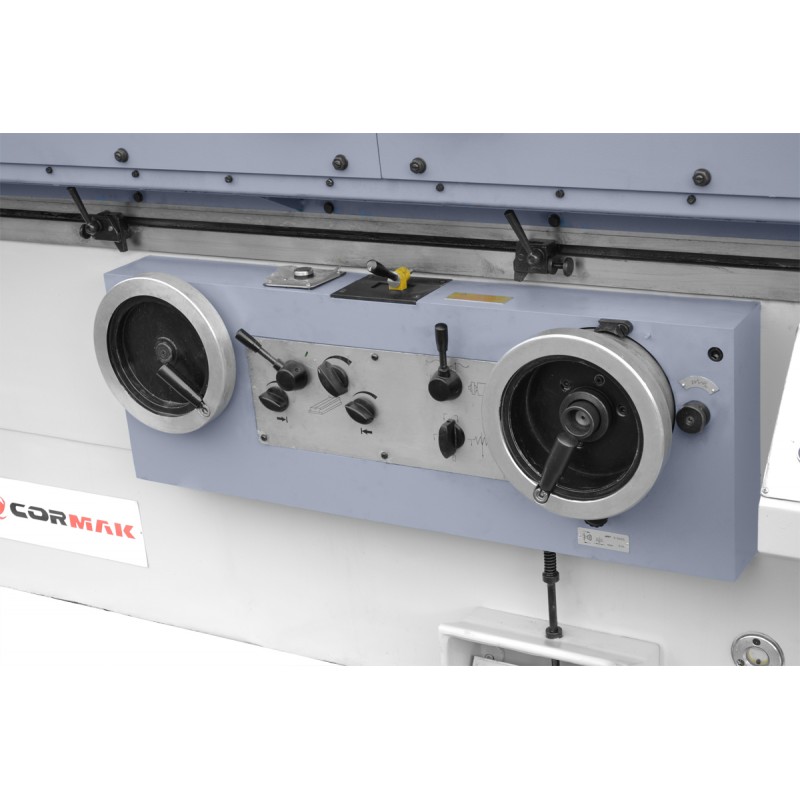

Precyzyjny układ posuwu

Ręczny posuw na obrót wynosi 2; 0,5, natomiast podziałka posuwu 0,01; 0,0025. Takie rozwiązanie umożliwia wykonywanie zarówno ruchów zgrubnych, jak i dokładnych ustawień podczas końcowych etapów obróbki. Szybki przesuw głowicy wynosi 50.

Hydrauliczny stół roboczy

Zakres prędkości wzdłużnych stołu wynosi 0.1 - 4 m/min. Dla wariantu 1000 mm maksymalny kąt obrotu stołu wynosi 3° w kierunku przeciwnym do ruchu wskazówek zegara oraz 7° w kierunku zgodnym z ruchem wskazówek zegara. Posuw ręczny stołu na obrót wynosi 6 mm.

Szlifowanie otworów

Standardowa głowica do szlifowania wewnętrznego umożliwia obróbkę otworów o średnicy 30–100 mm. Prędkość obrotowa wrzeciona wynosi 10000/15000 obr./min, a maksymalna długość szlifowania wewnętrznego to 125 mm. Napęd głowicy do szlifowania otworów ma moc 1,1 kW.

Precyzja i wydajność pracy przy szlifowaniu wałków

Szlifierka do wałków i otworów Ø320 x 1000 mm łączy dużą masę konstrukcji z dokładnym mechanizmem posuwu i regulowanym hydraulicznie ruchem stołu. Maksymalny zakres szlifowania zewnętrznego wynosi 1000 mm, a średnica obrabianych powierzchni może wynosić do 320 mm. Pozwala to wykorzystać maszynę przy obróbce wałów, tulei, elementów napędowych i innych części cylindrycznych wymagających dokładnego wykończenia powierzchni.

Zastosowanie szlifierki do wałków i otworów Ø320 x 1000 mm

Szlifierki do wałków i otworów są stosowane w zakładach produkcyjnych oraz remontowych wymagających dokładnej obróbki powierzchni cylindrycznych. Wariant Ø320 x 1000 mm jest przeznaczony szczególnie do elementów o większych średnicach i długości do 1000 mm.

  • Przemysł maszynowy: szlifowanie wałków, tulei i innych elementów cylindrycznych o długości do 1000 mm.
  • Przemysł narzędziowy: produkcja i regeneracja precyzyjnych narzędzi skrawających oraz form wtryskowych.
  • Zakłady naprawcze: regeneracja komponentów maszynowych, wałów napędowych i elementów hydraulicznych.
  • Przemysł motoryzacyjny: obróbka wałków i otworów w komponentach silników oraz układów przeniesienia napędu.

Specyfikacja techniczna szlifierki Ø320 x 1000 mm

Parametry techniczne

Wznos kłów [mm] 180
Odległość między kłami [mm] 1000
Max średnica szlifowania (zewn) [mm] 5-320
Max średnica szlifowania (wewn) [mm] 30-100
Max długość szlifowania (zewn) [mm] 1000
Max długość szlifowania (wewn) [mm] 125
Max długość obrabianego przedmiotu (wewn) [mm] 150

Głowica

Kąt skrętu +90°
Stożek kła MK 4
Prędkość wrzeciona Bezstopniowy 25-220 (50Hz)

Ściernica

Prędkość koła wrzeciona 1670 obr/min
Szybki przesuw głowicy 50
Maks. przesuw 246 mm
Kąt skrętu 30°
Posuw ręczny na obrót 2; 0,5
Posuw ręczny na gra 0,01; 0,0025
Wymiary ściernicy 400x50x203 mm
Prędkość peryferyjna 35 m/s

Szlifowanie otworów

Prędkość obrotów wrzeciona 10000/15000
Wymiary stołu max. 50x25x13, min. 17x20x6

Stół

Posuw ręczny na obrót 6 mm
Maks. kąt obrotu stołu (w kierunku przeciwnym do ruchu wskazówek zegara) 3°
Maks. kąt obrotu stołu (w kierunku zgodnym z ruchem wskazówek zegara) 7°
Zakres prędkości wzdłużnych stołu 0.1 - 4 m/min

Konik

Stożek kła 4
Przesuw tulei 30 mm

Silnik

Moc silnika głowicy 5,5
Szlifowanie otworów 1,1
Moc silnika głowicy 1,1

Maszyna

Masa (tony) 5.3
Wymiary gabarytowe (cm) 322x200x205

Wyposażenie standardowe

  • Zbiornik chłodziwa
  • Obciągacz
  • Ściernica
  • Trzpień wyważający
  • 4 kły
  • Zderzak
  • Narzędzia do demontażu ściernicy
  • Pierścień uszczelniający
  • Obsada do wyważania ściernicy
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
  • Głowica do szlifowania wewnętrznego
  • Uchwyt 3-szczękowy
  • Dysza szlifowania wewnętrznego

Wyposażenie opcjonalne

  • Podtrzymka otwarta: Umożliwia stabilne szlifowanie dłuższych wałków.
  • Podtrzymka zamknięta: Zwiększa precyzję obróbki detali o mniejszych średnicach.
  • Uchwyt 4-szczękowy: Rozszerza możliwości mocowania detali o nieregularnych kształtach.
  • Ściernica z kołnierzem: Dedykowana do specjalistycznych zastosowań szlifowania.
  • Obciągacz diamentowy: Zwiększa precyzję i żywotność ściernicy.

Szlifierka do wałków i otworów Ø320 x 1000 mm do profesjonalnej produkcji

Model Ø320 x 1000 mm jest rozwiązaniem dla zakładów wymagających połączenia dużego zakresu średnic z precyzyjną regulacją parametrów szlifowania. Stabilna konstrukcja, hydrauliczny posuw stołu, bezstopniowa regulacja wrzeciona oraz głowica do szlifowania otworów pozwalają realizować zarówno produkcję nowych części, jak i regenerację elementów cylindrycznych. Skontaktuj się z CORMAK, aby uzyskać szczegółową ofertę oraz dobrać wyposażenie maszyny do planowanego procesu technologicznego.
