Półelektryczny wózek masztowy do rolek E20-1500R (udźwig 150kg)

Wózek masztowy do rolek z elektrycznym podnoszeniem o udźwigu 150 kg usprawnia transport, podnoszenie i przygotowanie rolek folii, papieru oraz materiałów opakowaniowych do montażu na stanowiskach produkcyjnych. Łączy elektryczne podnoszenie, mechanizm obrotu rolki o 180° oraz mocowanie za pomocą trzpienia, ograniczając konieczność ręcznego operowania ciężkimi zwojami. Wysokość położenia trzpienia regulowana w zakresie 130–1500 mm pozwala dopasować poziom rolki do stanowiska roboczego, a mobilne podwozie ułatwia przemieszczanie materiałów między kolejnymi etapami produkcji.

Główne atuty wózka masztowego do rolek 150 kg

• Elektryczne podnoszenie rolek – ułatwia unoszenie ciężkich zwojów i precyzyjne ustawianie ich na wymaganej wysokości, ograniczając wysiłek operatora.
• Udźwig znamionowy 150 kg – umożliwia obsługę rolek o dużej masie przy zachowaniu dopuszczalnych warunków obciążenia.
• Mechanizm obrotu rolki o 180° – pozwala zmienić orientację zamocowanego zwoju bez jego zdejmowania z trzpienia, usprawniając przygotowanie materiału do montażu.

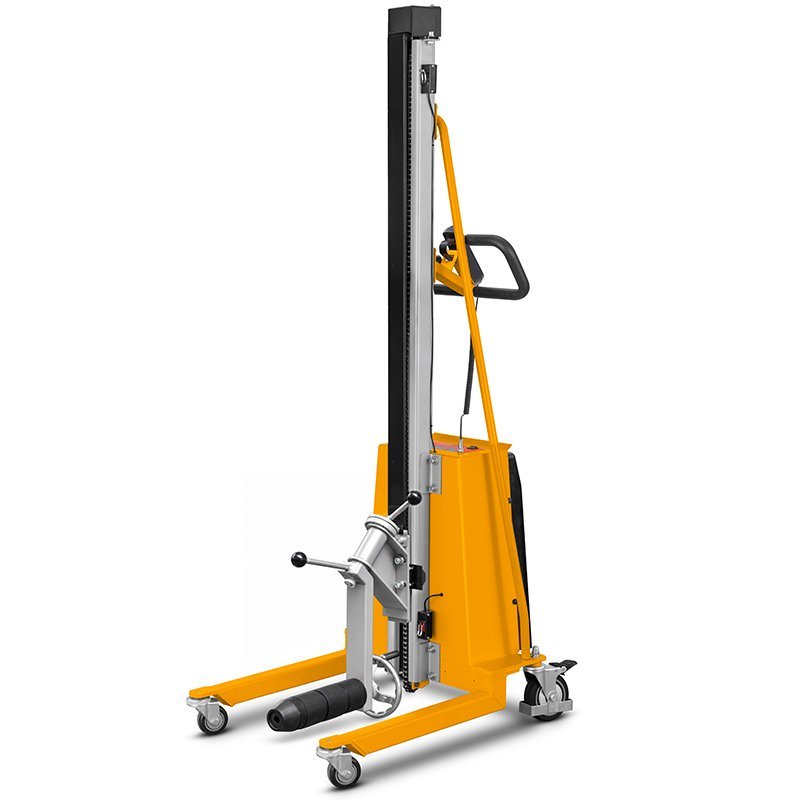

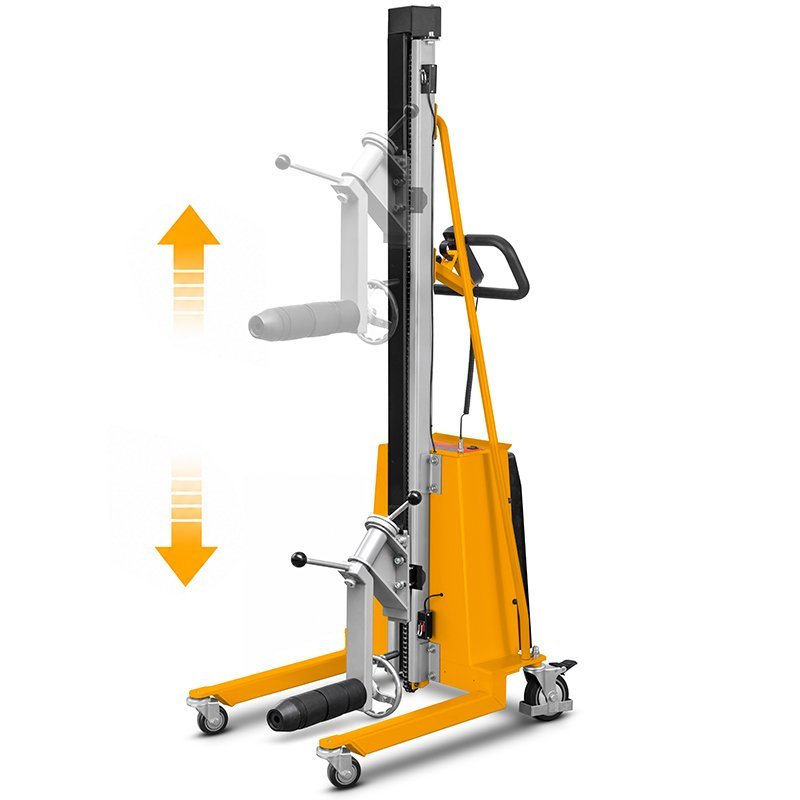

• Regulacja wysokości trzpienia 130–1500 mm – ułatwia dostosowanie położenia materiału do poziomu stanowiska produkcyjnego.
• Trzpień mocujący o długości 230 mm – umożliwia podejmowanie rolek przez centralną tuleję, bez konieczności obejmowania zewnętrznej powierzchni zwoju.
• Mobilna konstrukcja z zasilaniem akumulatorowym – pozwala obsługiwać różne stanowiska robocze bez stałego podłączenia układu podnoszenia do sieci elektrycznej.

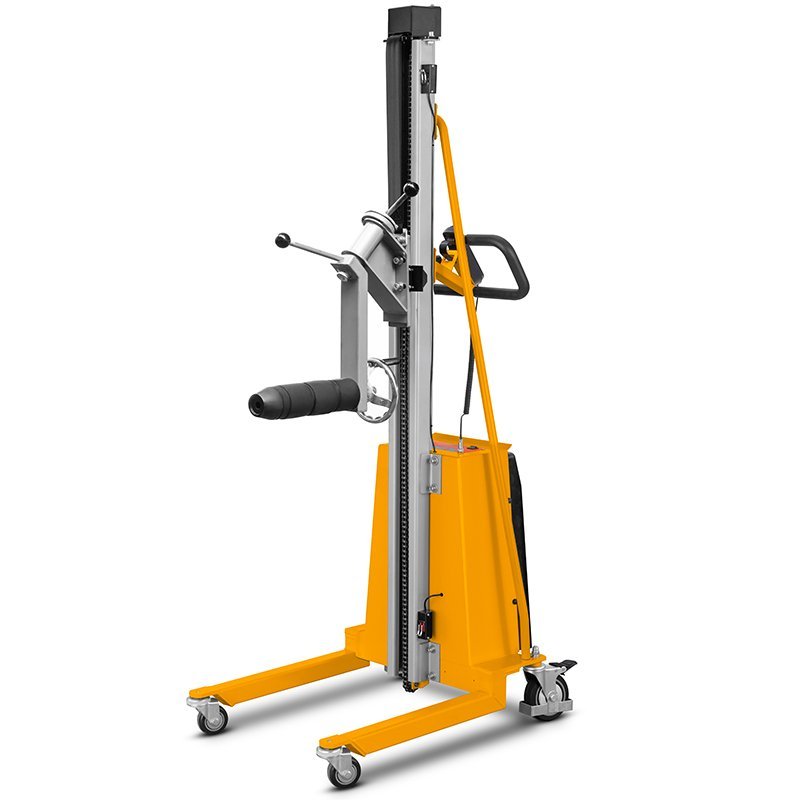

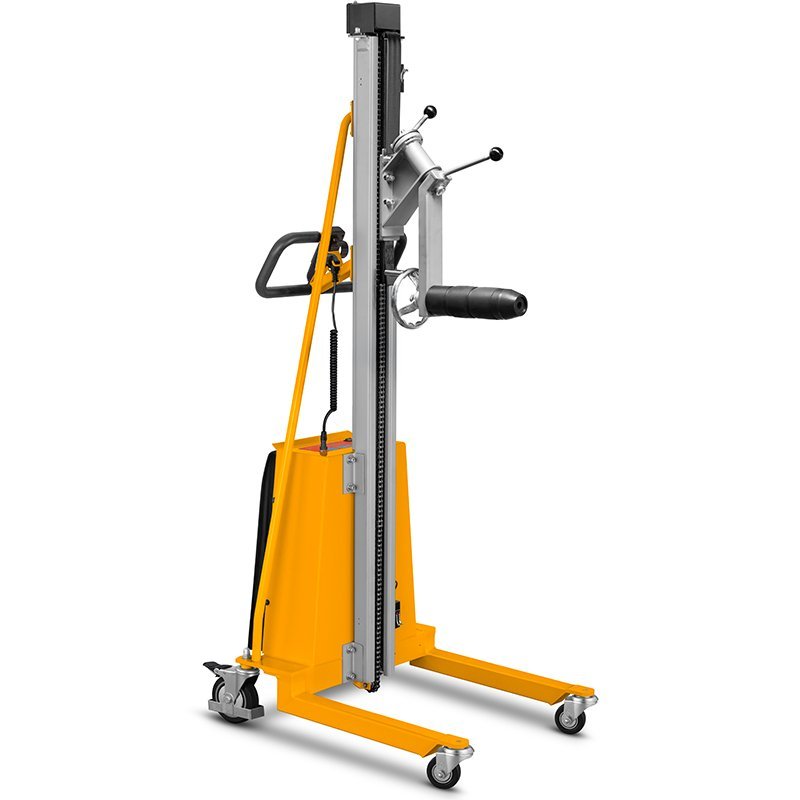

Konstrukcja masztowa i system mocowania rolek

Pionowy maszt z prowadzoną karetką zapewnia kontrolowaną zmianę wysokości podnoszonego materiału. Konstrukcja oparta na dwóch wysuniętych ramionach podstawy tworzy stabilne podparcie podczas obsługi ładunku, a uchwyt prowadzący i koła transportowe ułatwiają ustawienie wózka przy stanowisku roboczym. Wózek podnośnikowy do rolek łączy funkcje transportowe i manipulacyjne, pozwalając przygotować ciężki zwój do przekazania na linię produkcyjną.

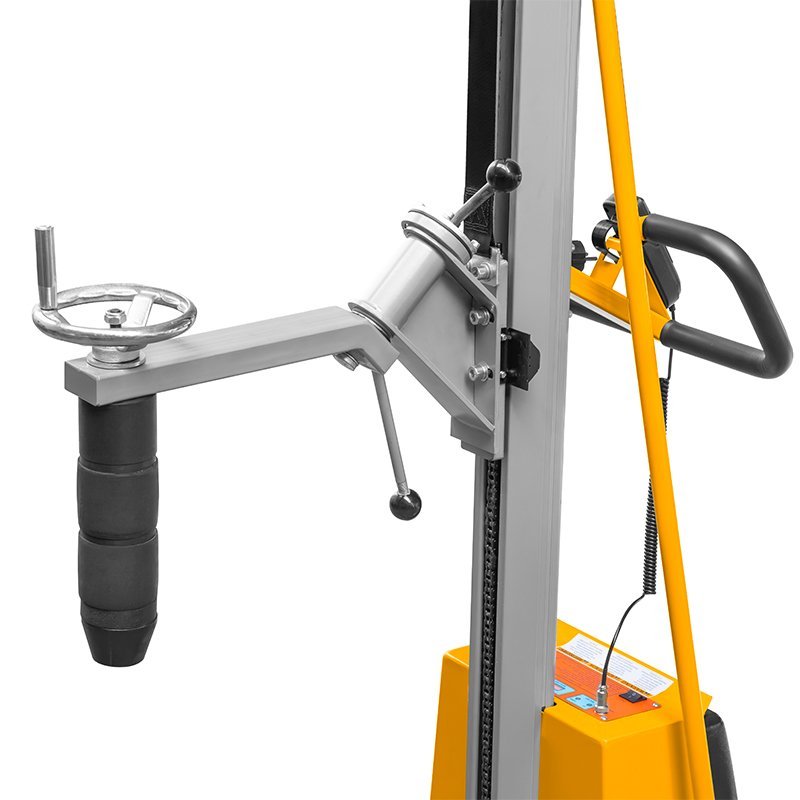

Trzpień współpracujący z tuleją rolki

Wózek wyposażono w trzpień wprowadzany w centralną tuleję rolki, który umożliwia podejmowanie, podnoszenie i przemieszczanie materiału bez chwytania jego zewnętrznej powierzchni. Długość trzpienia wynosi 230 mm. Takie mocowanie jest szczególnie praktyczne podczas obsługi materiałów nawiniętych na rdzenie, ponieważ ułatwia przygotowanie zwojów do wymiany oraz ustawianie ich w wymaganym położeniu. Dobór rolki powinien uwzględniać wymiary jej tulei oraz dopuszczalne obciążenie wózka.

Obrót rolki o 180° – sprawniejsze przygotowanie materiału

Mechanizm obrotu uchwytu o 180° pozwala zmienić orientację zamocowanej rolki bez konieczności zdejmowania jej z trzpienia. Operator może dostosować położenie zwoju do sposobu montażu na stanowisku produkcyjnym, ograniczając ręczne przekładanie ciężkiego materiału. Funkcja jest szczególnie przydatna podczas regularnej wymiany rolek folii, papieru i materiałów opakowaniowych, gdy istotne są sprawność obsługi oraz odpowiednie ustawienie zwoju przed przekazaniem do dalszego procesu.

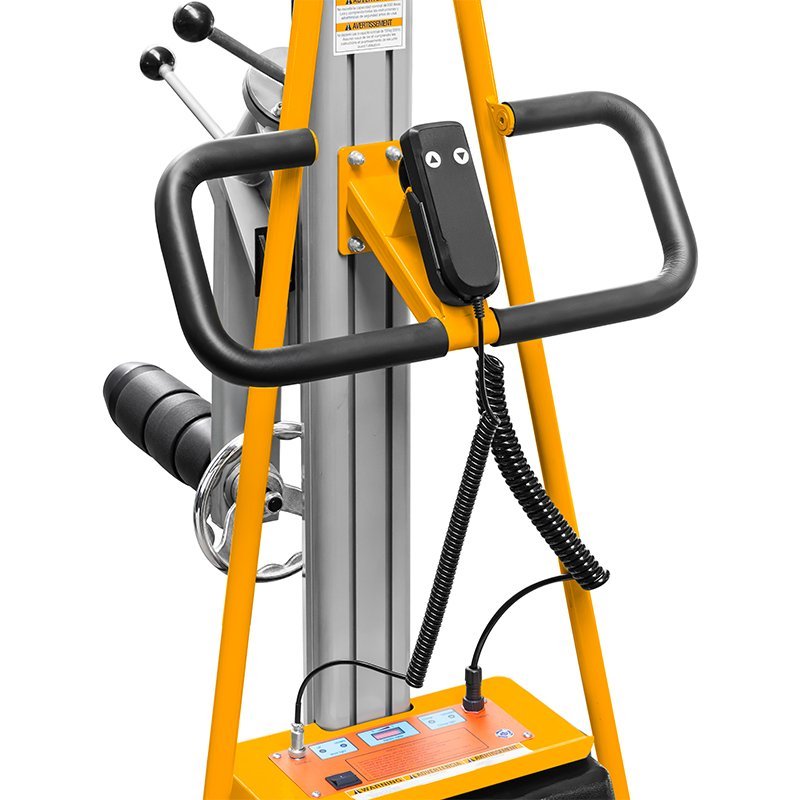

Elektryczne podnoszenie – wygoda i ergonomia pracy

Elektryczny podnośnik do rolek i bobin ogranicza konieczność ręcznego unoszenia materiałów podczas zaopatrywania stanowisk produkcyjnych. Operator może podnosić zwój na wymaganą wysokość, przygotowując go do wymiany lub montażu. Rozwiązanie wspiera ergonomię pracy, szczególnie w zakładach, w których regularnie obsługuje się ciężkie rolki i wykonuje powtarzalne operacje załadunkowe.

Układ podnoszenia jest zasilany z akumulatora 24 V / 12 Ah, co pozwala korzystać z funkcji elektrycznego unoszenia bez stałego przewodu zasilającego podczas pracy. Wózek może być przemieszczany pomiędzy stanowiskami, zapewniając większą elastyczność organizacji transportu wewnętrznego i obsługi materiałów produkcyjnych.

Mobilność i kompaktowa konstrukcja

Wymiary całkowite 710 × 650 × 1810 mm ułatwiają wykorzystanie wózka w przestrzeniach produkcyjnych i magazynowych. Podwozie wyposażono w przednie koła o średnicy 75 mm oraz tylne koła o średnicy 125 mm, umożliwiające ręczne przemieszczanie po równych posadzkach przemysłowych. Uchwyt prowadzący wspiera manewrowanie i ustawianie wózka w pobliżu miejsca pobierania lub przekazywania materiału.

Kompaktowa podstawa sprawdza się przy organizacji stanowisk pakowania, przewijania i przygotowania materiałów. Mobilność pozwala wykorzystać jeden wózek do obsługi kolejnych punktów produkcyjnych, usprawniając przepływ rolek w obrębie zakładu.

Zastosowanie – obsługa rolek folii, papieru i materiałów opakowaniowych

Wózek masztowy do podnoszenia i obracania rolek CORMAK usprawnia zaopatrywanie linii produkcyjnych, stanowisk pakowania oraz przewijania materiałów. Pozwala pobierać rolki, transportować je między stanowiskami, podnosić na wymaganą wysokość i zmieniać ich orientację przed montażem. Znajduje zastosowanie w drukarniach, zakładach opakowaniowych, magazynach oraz przedsiębiorstwach przetwarzających materiały nawinięte na tuleje.

Połączenie transportu, elektrycznego podnoszenia i obracania rolek w jednej konstrukcji pozwala ograniczyć liczbę czynności wykonywanych podczas przygotowania materiału do pracy. To praktyczne rozwiązanie dla firm, które chcą usprawnić obsługę ciężkich zwojów, poprawić organizację stanowisk oraz zmniejszyć wysiłek fizyczny związany z regularną wymianą rolek.

Wyposażenie wózka

• Maszt z karetką i elektrycznym mechanizmem podnoszenia.
• Uchwyt z trzpieniem do mocowania rolek.
• Mechanizm obrotu uchwytu z rolką o 180°.
• Akumulator 24 V / 12 Ah.
• Podwozie kołowe z uchwytem prowadzącym.

Parametry techniczne

Usprawnij obsługę rolek na stanowiskach produkcyjnych z wózkiem masztowym CORMAK. Elektryczne podnoszenie, możliwość zmiany orientacji zwoju oraz mocowanie za pomocą trzpienia ułatwiają codzienny transport i przygotowanie materiałów do dalszej pracy. Wybierz wózek o udźwigu 150 kg lub skontaktuj się z doradcą CORMAK, aby dopasować rozwiązanie do masy rolek, wymiarów tulei i organizacji produkcji w Twoim zakładzie.
