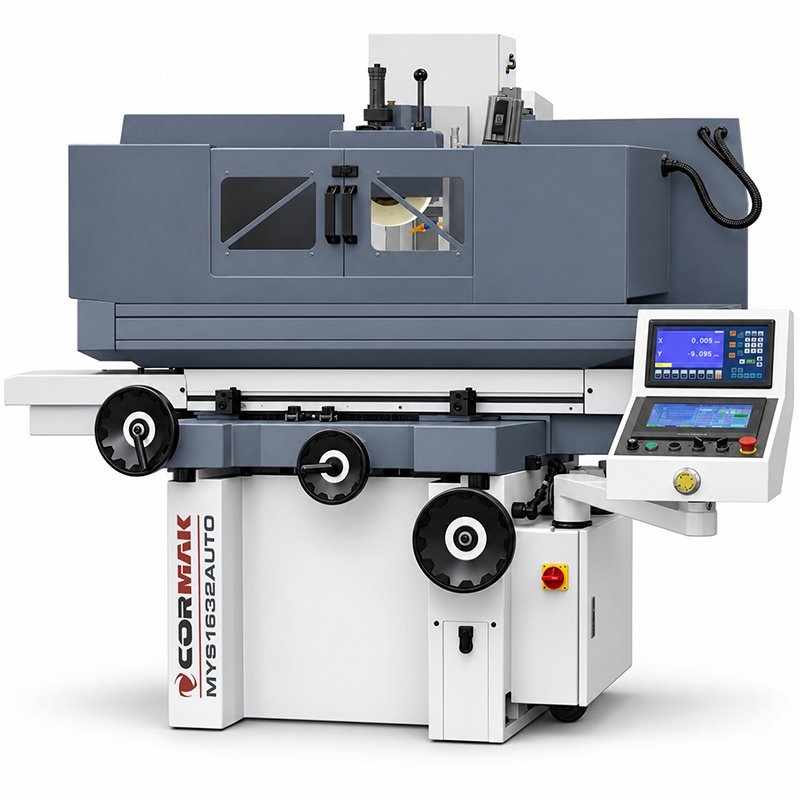

Szlifierka do płaszczyzn MYS1632 AUTO 800x400

Szlifierka do płaszczyzn MYS1632 AUTO to przemysłowa szlifierka do metalu przeznaczona do precyzyjnej obróbki powierzchni płaskich w produkcji, narzędziowniach i działach remontowych. Stół roboczy 915x400 mm, uchwyt magnetyczny 800x400 mm, silnik wrzeciona o mocy 4,0 kW oraz serwonapęd posuwu pionowego tworzą konfigurację przygotowaną do dokładnej i powtarzalnej obróbki detali.

Szlifierka do płaszczyzn MYS1632 AUTO – stół 915x400 mm i uchwyt magnetyczny 800x400 mm

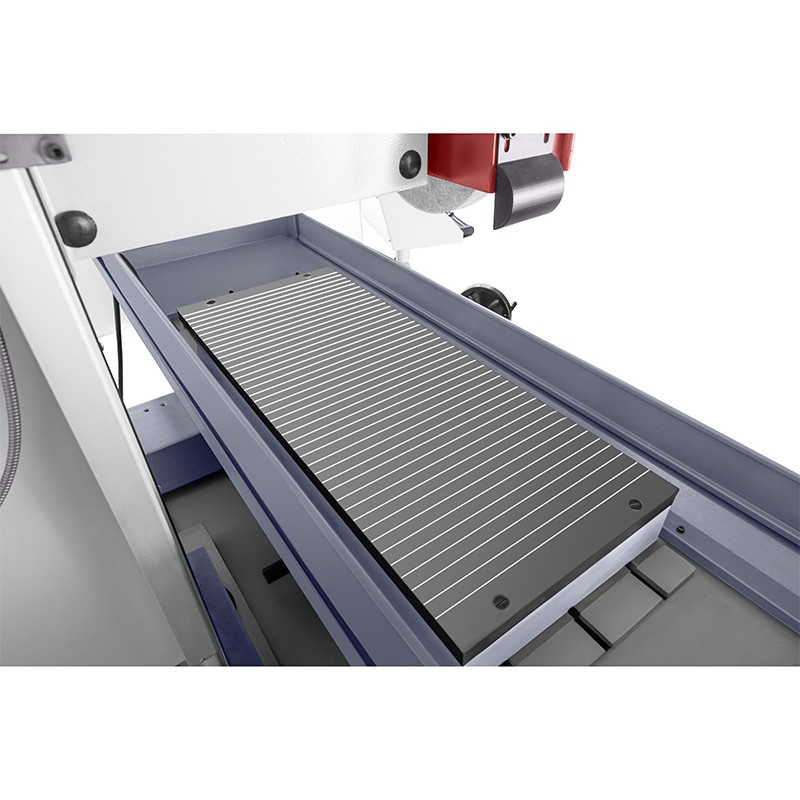

Model MYS1632 AUTO został zaprojektowany do szlifowania powierzchni wymagających dokładnego prowadzenia stołu oraz precyzyjnej kontroli położenia ściernicy. Powierzchnia stołu roboczego wynosi 915x400 mm, a maksymalny przesuw stołu 760x480 mm. Uchwyt magnetyczny o wymiarach 800x400 mm zapewnia dużą powierzchnię mocowania elementów ferromagnetycznych podczas szlifowania.

Maksymalna odległość pomiędzy stołem a osią wrzeciona wynosi 525 mm, natomiast pomiędzy uchwytem magnetycznym a osią wrzeciona 440 mm. Parametry te umożliwiają obróbkę detali o zróżnicowanej wysokości oraz stosowanie odpowiedniego oprzyrządowania technologicznego.

Główne atuty MYS1632 AUTO

• Stół roboczy 915x400 mm zapewniający dużą przestrzeń roboczą.
• Uchwyt magnetyczny 800x400 mm do stabilnego mocowania detali.
• Maksymalny przesuw stołu 760x480 mm.
• Silnik wrzeciona 4,0 kW współpracujący ze ściernicą 350x127x40 mm.
• Serwonapęd posuwu pionowego 0,75 kW do precyzyjnego ustawiania ściernicy.
• Stacja hydrauliczna 2,2 kW z zasobnikiem oleju 80 l.
• Układ chłodzenia z pompą o mocy 0,09 kW.

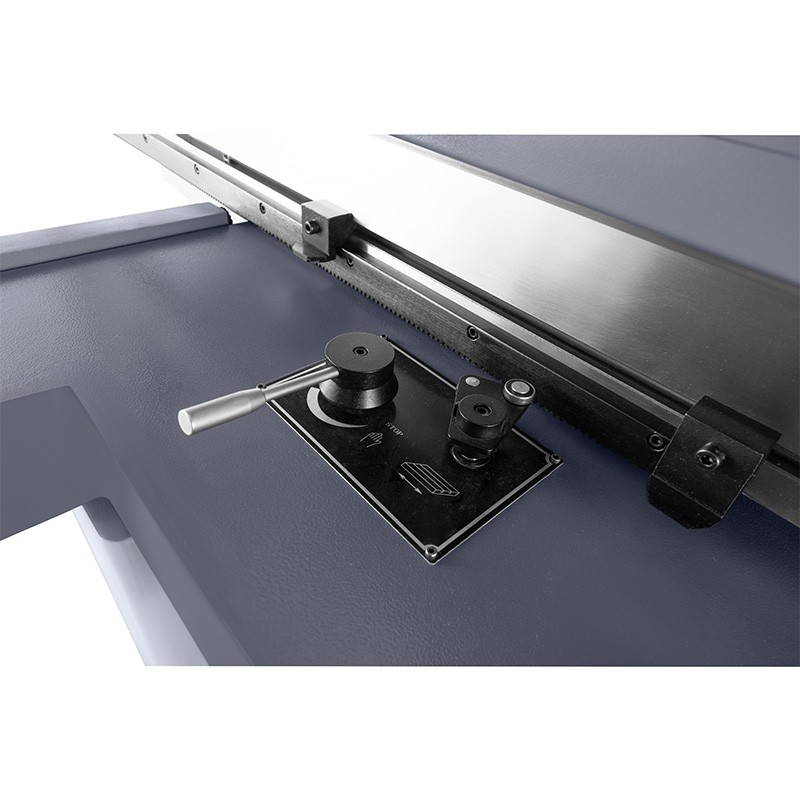

Precyzyjny posuw poprzeczny i pionowy MPG

Posuw pokrętła poprzecznego wynosi 4 mm/obr., a podziałka 0,02 mm, co umożliwia dokładną kontrolę ustawienia podczas przygotowania procesu szlifowania.

Posuw pionowy realizowany jest przy użyciu MPG. Dostępne wartości przemieszczenia pozwalają przechodzić od ruchów ustawczych do precyzyjnego dosuwu podczas obróbki wykańczającej. Układ napędzany jest serwosilnikiem o mocy 0,75 kW.

Wrzeciono 4,0 kW i ściernica 350x127x40 mm

Napęd ściernicy realizowany jest przez silnik wrzeciona o mocy 4,0 kW. Przy częstotliwości 50 Hz prędkość tarczy wynosi 1450, a stosowana ściernica ma wymiary 350x127x40 mm.

Układ chłodzenia wspiera odprowadzanie ciepła ze strefy kontaktu ściernicy z detalem, ograniczając wpływ temperatury na warunki prowadzonego procesu.

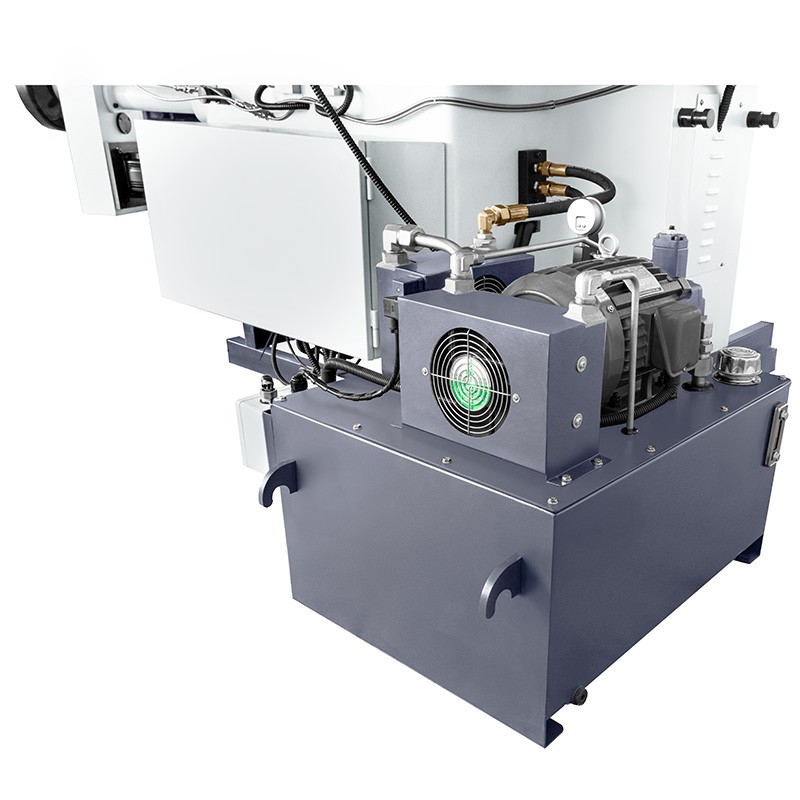

Układ hydrauliczny i chłodzenie

Szlifierka magnetyczna MYS1632 AUTO wyposażona jest w stację hydrauliczną napędzaną silnikiem 2,2 kW. Zbiornik oleju ma pojemność 80 l, natomiast pompa chłodziwa posiada moc 0,09 kW.

Zastosowanie szlifierki MYS1632 AUTO

MYS1632 AUTO jest przeznaczona do zakładów obróbki metalu, narzędziowni, produkcji jednostkowej i seryjnej oraz działów utrzymania ruchu. Może być wykorzystywana do szlifowania płyt, części maszyn, elementów narzędziowych, powierzchni bazowych, form i innych detali wymagających precyzyjnego wykończenia płaszczyzny.

Dane techniczne MYS1632 AUTO

Wyposażenie standardowe MYS1632 AUTO

• Stół magnetyczny
• Tarcza szlifierska
• Oprawa tarczy szlifierskiej
• Wyważarka tarczy
• Układ chłodzenia
• Halogenowa instalacja oświetleniowa
• DTR w języku polskim
• Deklaracja CE

Wyposażenie opcjonalne

• Tarcza zabierakowa 350 mm – obsada do ściernicy z systemem wyważania tarczy ściernej

MYS1632 AUTO – przemysłowa szlifierka magnetyczna do płaszczyzn

Połączenie stołu 915x400 mm, uchwytu magnetycznego 800x400 mm, napędu wrzeciona 4,0 kW, układu hydraulicznego oraz serwonapędu pionowego sprawia, że MYS1632 AUTO jest przeznaczona do profesjonalnego i powtarzalnego szlifowania powierzchni płaskich. Skontaktuj się z doradcą CORMAK, aby dobrać ściernicę oraz dodatkowe wyposażenie do obrabianych materiałów i wymagań procesu technologicznego.
