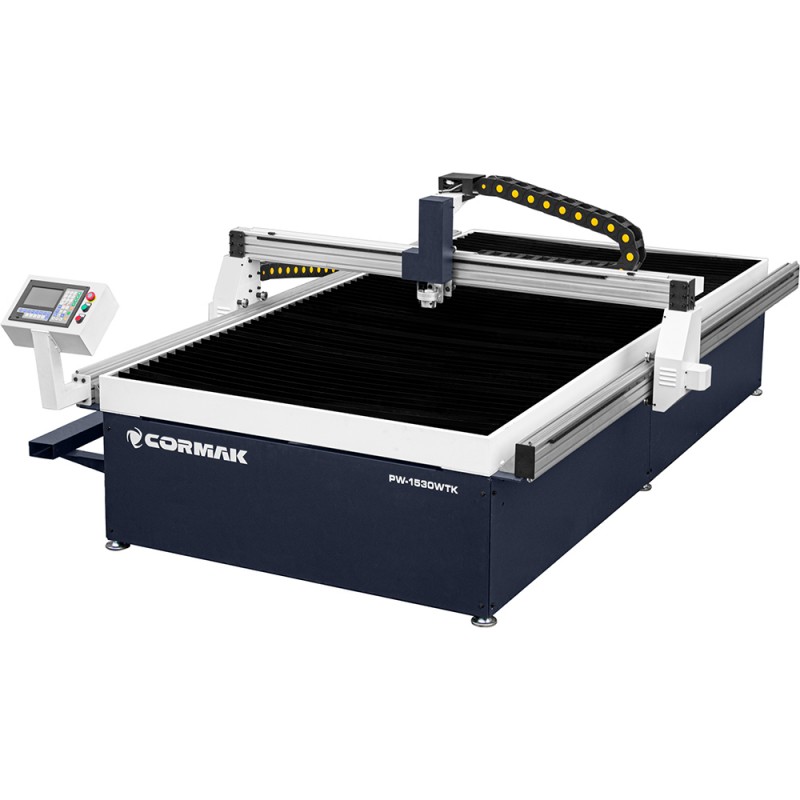

Wypalarka plazmowa PW-1530 WTK + kompresor Luft 700 + źródło SPARTUS ProCUT 125CNC
Wypalarka plazmowa CNC ze stołem wodnym w zestawie z kompresorem Luft 700 oraz źródłem SPARTUS ProCUT 125CNC jest urządzeniem przeznaczonym do wycinania z blach elementów w dowolnym, zaprogramowanym kształcie. Maszyna ta charakteryzuje się solidną konstrukcją i łatwością obsługi. Nasza wycinarka CNC gwarantuje powtarzalność oraz dużą dokładność pozycjonowania (0,1 mm), dzięki czemu kształty wypalone mogą być przekazane bezpośrednio na kolejny etap produkcji.
Stół wodny zapewnia mniejsze zużycie materiałów eksploatacyjnych, lepszą jakość cięcia i zmniejsza zadymienie towarzyszące cięciu. Brak konieczności używania odciągu dymów i pyłów.
Plotery plazmowe CORMAK to solidne, niezawodne i proste w obsłudze rozwiązania do precyzyjnego cięcia plazmowego.
Dlaczego warto?
- Stół wodny -brak konieczności używania odciągu dymów i spalin
- kompaktowe rozmiary maszyny pozwalają na ustawienie jej w dowolnym miejscu
- napięciowy regulator wysokości THC

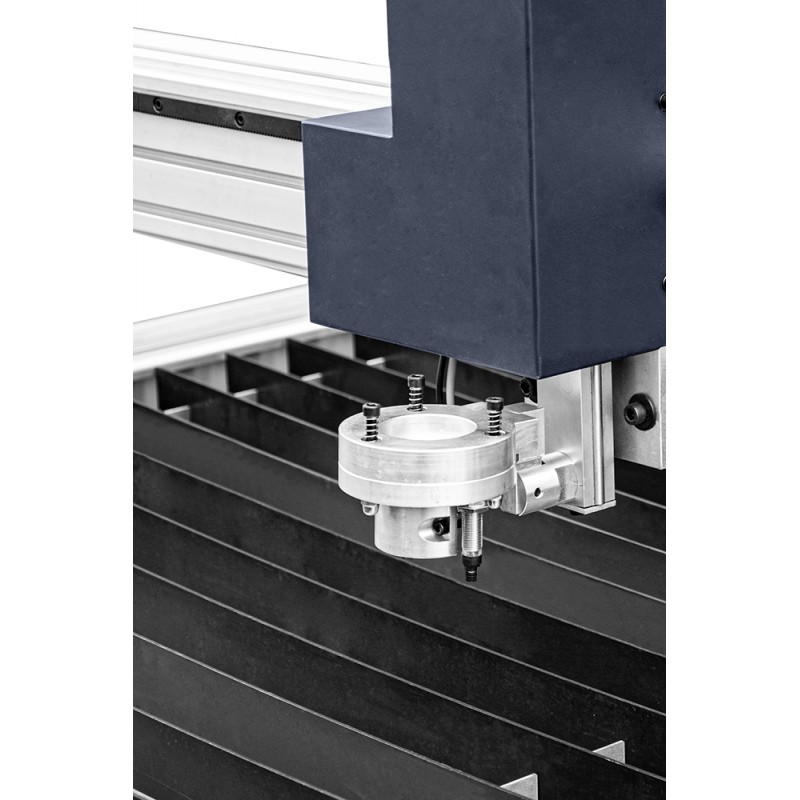

- precyzyjne ustawianie palnika
- bardzo dokładne cięcie niewymagające dalszej obróbki
- układ detekcji blachy
- wygodny pulpit operatorski
- intuicyjna obsługa maszyny
- możliwość cięcia oraz żłobienia w stali
- szkolenie z obsługi maszyny w siedzibie kupującego/sprzedającego - ustalamy indywidualnie
- biblioteka standardowych kształtów geometrycznych
Charakterystyka i wyposażenie
- Wymiary 1850x3800x1500 mm (SxGxW) waga - 1000 kg
- Pole robocze 1500 x 3000
- Zakres osi Y 140 mm (prześwit)
- Prędkość cięcia 50-7000 mm/min
- Zastosowanie sztywnej i stabilnej konstrukcji
- Stół wodny
- Napięciowy regulator wysokości
- System regulacji wysokości palnika
- Czujnik wysokości i stabilizacji palnika
- Program FastCAM- w języku polskim wraz z licencją
- Port USB i pamięć wewnętrzną i zewnętrzną
- Przyjazny interfejs użytkownika – prosta obsługa nawet dla osób, które nigdy nie pracowały w programach typu FastCAM
- Import rysunków w formacie *.txt z dowolnego programu typu (np. AutoCAD, SolidWorks, itp)
- MAKRO – biblioteka standardowych kształtów geometrycznych. Pozwala to na tworzenie figur bez konieczności rysowania.
- NESTING – automatycznemu rozkładaniu elementów na arkuszu
- DEMO - Pokazuje cykl (ścieżkę) pracy bez załączania źródła plazmy lub tlenu
Parametry techniczne kompresora LUFT 700
| Kompresor | |
| Moc silnika | 5,5 kW |
| Wymiary całkowite zestawu | 1250 x 600 x 850 mm |
| Waga | 120 kg |
| Napięcie | 400V/50Hz |
| Wymiar króćca wylotowego | 1/2" |
|
Wydajność 0-6 bar Przy 6 bar Przy 8 bar Przy 10 bar |
średnio 690 L/min. 650 L/min. 650 L/min. 630 L/min. |
Parametry techniczne OSUSZACZA IZBERG N10S |
|
| Moc silnika | 0,29kW |
| Średnica rury wylotowej i wlotowej powietrza (BSP) | 1" |
| Praca w układach do | 10 Bar |
| Temperatura wlotowa | ≤38°C |
| Wymiary | 700 x 420 x 650 mm |
| Wydajność | 1500 l/min |
| Napięcie | 230 V |
| Waga | 45 kg |
| Rodzaj i ilość czynnika chłodzącego | R134a, 400 g |
Parametry techniczne źródła SPARTUS ProCUT 125CNC
| Napięcie zasilania | ~3 × 400V ± 10% 50 / 60 Hz |
| Natężenie prądu cięcia [A] | 20 – 100 |
| Maks. grubość cięcia [mm] | 55 |
| Cykl pracy [%] | 100 |
| PARAMETRY PLAZMA | |
| Napięcie wyjściowe pracy [V] | 88 - 106 |
| Zalecane ciśnienie robocze [bar] | 5,5 |
| Zapotrzebowanie na powietrze [l/min] | 250 |
| Post-gaz | tak |
| Bezstykowe zajarzenie łuku bez HF | tak |
| 2T / 4T | tak |
| POZOSTAŁE PARAMETRY | |
| Pobór prądu [A] | 28 |
| Współczynnik mocy (cosφ) | 0,76 |
| Sprawność η [%] | 85 |
| Klasa izolacji | H |
| Stopień ochrony | IP21S |
| Waga [kg] | 32 |
| Wymiary [mm] | 770 × 270 × 490 |
Ploter jest przygotowany do transportu celem zabezpieczenia elementów ruchomych oraz zmniejszenia gabarytu.
Wymaga montażu elementów ruchomych oraz osłon narażonych na uszkodzenia w czasie załadunku i rozładunku.
Oferujemy możliwość dostarczenia urządzenia złożonego - uzgadniamy indywidualnie ze względu na gabaryt maszyny.
