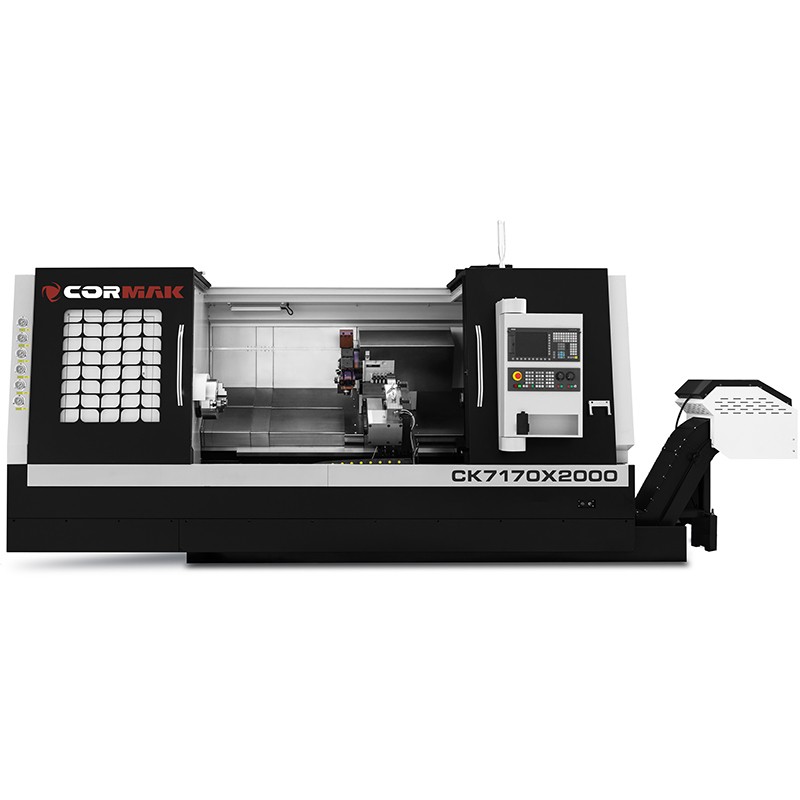

Tokarka CNC CK7170X2000 LT12 Napędzane narzędzia SIEMENS SINUMERIK

Tokarka CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA – precyzja i wydajność w obróbce metalu

Tokarka CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA to zaawansowana tokarka cnc skośne łoże zaprojektowana do kompleksowej obróbki detali metalowych w wymagających środowiskach przemysłowych. Wyposażona w napędzane narzędzia, głowicę BMT 45 i sterowanie Siemens Sinumerik 808D, zapewnia niezrównaną precyzję, wydajność i uniwersalność.

Główne atuty tokarki CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA

Tokarka CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA łączy nowoczesną technologię z solidną konstrukcją skośnego łoża, oferując użytkownikom znaczące korzyści w procesach produkcyjnych. Jej kluczowe zalety obejmują:

• Wszechstronna obróbka: Wyposażona w napędzane narzędzia i głowicę BMT 45 z 12 pozycjami, umożliwia toczenie, frezowanie i wiercenie w jednym cyklu, co zwiększa efektywność i skraca czas obróbki.
• Wysoka precyzja: Dokładność pozycjonowania osi X/Z na poziomie 0.001 mm gwarantuje doskonałą jakość obrabianych powierzchni, idealną dla detali o złożonych geometriach w przemyśle precyzyjnym.
• Skośne łoże: Konstrukcja skośnego łoża zapewnia wysoką sztywność, efektywne odprowadzanie wiórów i wydłużoną żywotność maszyny, szczególnie przy intensywnej obróbce twardych materiałów.
• Zaawansowane wrzeciono: Przelot wrzeciona 72 mm i prędkość do 2500 obr/min, napędzane silnikiem Siemens o mocy 11 kW (opcjonalnie 15 kW), umożliwiają efektywną obróbkę materiałów takich jak stal nierdzewna, stopy tytanu czy aluminium.
• Duża przestrzeń robocza: Maksymalna długość detalu 2000 mm i średnica toczenia nad łożem 700 mm pozwalają na obróbkę dużych detali, takich jak wały i elementy konstrukcyjne.
• Elastyczność konfiguracji: Opcjonalna oś Y umożliwia frezowanie i wiercenie poza osią, zwiększając możliwości obróbcze w produkcji złożonych detali.
• Intuicyjna obsługa: Sterowanie Siemens Sinumerik 808D z gniazdem USB i prostym interfejsem usprawnia programowanie oraz import/eksport programów, minimalizując czas przygotowania produkcji.
• Stabilność i trwałość: Maszyna o wadze 7500 kg z prowadnicami liniowymi i pełną obudową zgodną z normami CE zapewnia stabilność i bezpieczeństwo podczas pracy.
• Efektywne chłodzenie: Zaawansowany system chłodzenia i automatycznego smarowania przekładni oraz prowadnic minimalizuje zużycie narzędzi i poprawia jakość obróbki.
• Ekonomiczność: Wymiary 6000x2300x2210 mm i energooszczędny silnik redukują koszty eksploatacji, zachowując wysoką wydajność.
• Wszechstronność zastosowań: Możliwość obróbki detali z różnych materiałów, od metali lekkich po stopy o wysokiej twardości, w jednym cyklu produkcyjnym.
• Bezpieczeństwo i niezawodność: Zastosowanie komponentów Siemens i Schneider oraz klimatyzacja szafy sterowniczej zapewniają długą żywotność i stabilność pracy w trudnych warunkach.
• Łatwość integracji: Kompatybilność z systemami CAD/CAM i opcjami automatyzacji umożliwia bezproblemową integrację z liniami produkcyjnymi.
• Ergonomia pracy: Pełna obudowa, odbiornik wiórów i narzędzia serwisowe w komplecie zwiększają komfort i bezpieczeństwo operatora.

Tokarka CNC do metalu CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA to idealne rozwiązanie dla zakładów produkcyjnych wymagających precyzyjnej, wielofunkcyjnej maszyny do obróbki dużych detali w produkcji seryjnej i jednostkowej.

Budowa i technologia tokarki CNC CK7170X2000 LT12

Tokarka CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA została zaprojektowana z myślą o trwałości, precyzji i łatwości obsługi. Kluczowe komponenty obejmują:

Konstrukcja i łoże

Skośne łoże zapewnia wysoką sztywność i efektywne odprowadzanie wiórów, minimalizując drgania podczas obróbki. Maksymalna średnica toczenia nad łożem 700 mm, nad suportem 470 mm oraz maksymalna długość detalu 2000 mm umożliwiają obróbkę dużych detali z zachowaniem stabilności.

Wrzeciono i napęd

Wrzeciono z przelotem 72 mm i maksymalną prędkością 2500 obr/min, napędzane silnikiem Siemens o mocy 11 kW (opcjonalnie 15 kW), gwarantuje wysoką wydajność skrawania. Hydrauliczny uchwyt 3-szczękowy o średnicy 305 mm zapewnia pewne mocowanie detali.

Prowadnice i napędy

Prowadnice liniowe oraz precyzyjne napędy servo w osiach X/Z (przesuw 292/1260 mm) zapewniają płynny ruch i wysoką dynamikę pracy, minimalizując błędy pozycjonowania.

System sterowania

Standardowe sterowanie Siemens Sinumerik 808D (opcjonalnie Siemens 828D lub Fanuc Oi-TF) z gniazdem USB i interfejsem RS-232 umożliwia precyzyjne programowanie i łatwą integrację z systemami CAD/CAM. Panel sterowania o stopniu ochrony IP65 zapewnia niezawodność w trudnych warunkach warsztatowych.

Precyzja i wydajność pracy

Tokarka przemysłowa CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA oferuje wyjątkową precyzję dzięki dokładności pozycjonowania 0.001 mm i zaawansowanemu sterowaniu CNC. Napędzane narzędzia i głowica BMT 45 pozwalają na realizację złożonych operacji, takich jak frezowanie i wiercenie, w jednym zamocowaniu detalu, co skraca czas cyklu i zwiększa wydajność. Silnik o mocy 11 kW zapewnia stabilną obróbkę nawet przy wysokich obciążeniach.

Zastosowanie tokarki CNC CK7170X2000 LT12

Tokarka CNC do metalu CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA znajduje zastosowanie w wymagających branżach, takich jak:

• Przemysł lotniczy: Obróbka precyzyjnych komponentów, takich jak elementy silników i podwozi.
• Przemysł motoryzacyjny: Produkcja wałów, tulei i elementów przekładni.
• Przemysł maszynowy: Toczenie i frezowanie detali konstrukcyjnych dla maszyn i urządzeń.
• Przemysł energetyczny: Obróbka komponentów, takich jak wały i elementy turbin.
• Warsztaty produkcyjne: Realizacja zleceń jednostkowych i seryjnych wymagających uniwersalności i dokładności.

Dzięki napędzanym narzędziom, dużej przestrzeni roboczej i opcjonalnej osi Y, tokarka cnc skośne łoże jest doskonałym wyborem dla zakładów produkcyjnych potrzebujących wielofunkcyjnej maszyny.

Sterowania CNC – Siemens Sinumerik 808D, 828D oraz Fanuc Oi-TF

Tokarka CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA oferuje profesjonalne sterowania CNC od renomowanych producentów, takich jak Siemens i Fanuc, które zapewniają precyzję, wydajność i łatwość obsługi.

Siemens Sinumerik 808D – kompaktowe sterowanie dla standardowych zastosowań

Sinumerik 808D to ekonomiczne sterowanie CNC dla tokarek CNC do metalu, zapewniające:

• Intuicyjny interfejs: Dedykowana klawiatura i prosty ekran graficzny ułatwiają programowanie i obsługę.
• Wysoka niezawodność: Stopień ochrony IP65 zapewnia stabilną pracę w trudnych warunkach warsztatowych.
• Zaawansowane funkcje: Obsługa cykli tokarskich i integracja z systemami CAD/CAM.

Siemens Sinumerik 828D – zaawansowane sterowanie dla wymagających procesów

Sinumerik 828D to profesjonalne sterowanie CNC dla tokarek przemysłowych, oferujące:

• Wysoka moc obliczeniowa: Szybkie przetwarzanie danych umożliwia dynamiczną i dokładną obróbkę.
• Rozbudowane funkcje: Zaawansowane cykle obróbcze, interpolacja i optymalizacja ścieżek narzędzia.
• Integracja z automatyką: Możliwość rozbudowy o dodatkowe moduły sterowania.

Fanuc Oi-TF – stabilność i precyzja

Fanuc Oi-TF to niezawodne sterowanie CNC dla tokarek CNC, oferujące:

• Stabilność pracy: Precyzja w długotrwałej produkcji seryjnej.
• Zaawansowane funkcje tokarskie: Obsługa toczenia gwintów, rowkowania i wiercenia.
• Intuicyjny interfejs: Szybkie programowanie i łatwa obsługa.

Wybierz sterowanie CNC dopasowane do Twoich potrzeb, aby zwiększyć efektywność i precyzję procesów produkcyjnych!

Najważniejsze parametry techniczne

Wyposażenie standardowe

• Sterowanie Sinumerik 808D w języku polskim
• Napędzane narzędzia
• Prowadnice liniowe – wysoka sztywność i trwałość
• System chłodzenia i smarowania – automatyczne smarowanie przekładni i prowadnic
• Podtrzymka hydrauliczna: Ø40 x 250 mm
• Konik sterowany hydraulicznie
• Pełna obudowa spełniająca normy CE
• Klimatyzacja szafy sterowniczej
• Odbiornik wiórów
• Gniazdo USB – szybki import/eksport programów
• Narzędzia serwisowe w komplecie
• Komplet szczęk miękkich

Wyposażenie opcjonalne

• Oś Y – możliwość frezowania i wiercenia poza osią
• Sterowanie: Siemens 828D, Fanuc Oi-TF

Dlaczego warto wybrać CORMAK?

Jako doświadczony producent maszyn CNC, CORMAK dostarcza niezawodne rozwiązania dla przemysłu od ponad 20 lat. Nasze tokarki CNC do metalu spełniają najwyższe standardy jakości, posiadają europejskie atesty bezpieczeństwa i są wspierane profesjonalnym serwisem. Dzięki rozbudowanemu zapleczu magazynowemu (ponad 15 000 m²) i zespołowi specjalistów, oferujemy kompleksowe wsparcie techniczne i doradztwo.

• Doświadczenie: 16 lat w serwisowaniu sterowań CNC Siemens.
• Jakość: Maszyny zgodne z europejskimi normami bezpieczeństwa.
• Wsparcie: Profesjonalne doradztwo i szybki serwis gwarancyjny oraz pogwarancyjny.

Wybierając tokarkę przemysłową od CORMAK, inwestujesz w precyzję, niezawodność i długoterminową efektywność swojej produkcji.

Zamów tokarkę CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA już dziś!

Zwiększ wydajność i precyzję swojej produkcji z tokarką CNC CK7170X2000 LT12 NAPĘDZANE NARZĘDZIA. Skontaktuj się z naszym zespołem, aby uzyskać szczegółowe informacje, indywidualną ofertę lub umówić się na prezentację maszyny. Skontaktuj się z nami!
