Tokarka CNC 500 x 1500

Tokarka CNC 500x1500 to zaawansowana tokarka numeryczna zaprojektowana do precyzyjnej obróbki metalu w środowisku przemysłowym. Wyposażona w skośne łoże i sterowanie SINUMERIK 808D, ta tokarka CNC do metalu zapewnia wysoką sztywność i dokładność przy toczeniu detali o długości do 1500 mm. Kluczową zaletą jest dynamiczny napęd wrzeciona i zautomatyzowane procesy, które znacząco zwiększają efektywność produkcji.

Główne atuty tokarki CNC 500x1500

Tokarka przemysłowa CNC 500x1500 łączy zaawansowane technologie z solidną konstrukcją, oferując niezawodność i precyzję w obróbce metalu. Poniżej przedstawiono kluczowe korzyści wynikające z jej parametrów technicznych i konstrukcji, które wspierają wydajność, jakość i elastyczność procesów produkcyjnych:

• Precyzja sterowania osiami: Manualny przesuw osi X i Z za pomocą elektronicznych pokręteł oraz pół-automatyczne cykle toczenia (np. toczenie stożkowe, gwintowanie) umożliwiają szybkie i dokładne ustawienie maszyny, minimalizując błędy operatora.
• Zaawansowane sterowanie CNC: System SINUMERIK 808D z intuicyjnym interfejsem i funkcją Teach-In przyspiesza programowanie cykli toczenia, skracając czas konfiguracji o 20-30% w porównaniu do tradycyjnych tokarek.
• Wysoka sztywność konstrukcji: Skośne łoże z hartowanymi indukcyjnie prowadnicami o szerokości 390 mm zapewnia stabilność przy obróbce detali o masie do 3800 kg, redukując wibracje i odkształcenia.
• Dynamiczny napęd wrzeciona: Silnik servo o mocy 7,5 kW z przelotem wrzeciona 82 mm i zmiennymi prędkościami 35-2500 obr/min umożliwia efektywną obróbkę różnorodnych materiałów, takich jak stal, aluminium czy stopy tytanu.
• Automatyzacja procesów: 6-pozycyjna głowica rewolwerowa skraca czas wymiany narzędzi, zwiększając efektywność przy produkcji złożonych detali o 25-35%, co jest kluczowe dla średnio- i wielkoseryjnej produkcji.
• Niskie koszty eksploatacji: Inteligentny system centralnego smarowania i wysokiej jakości śruby pociągowe minimalizują zużycie komponentów, obniżając koszty serwisowania i wydłużając żywotność maszyny.
• Bezpieczeństwo i ergonomia: Układ chłodzenia, oświetlenie halogenowe 24V oraz deklaracja WE zapewniają zgodność z normami bezpieczeństwa UE, poprawiając komfort pracy operatora.
• Wszechstronność zastosowań: Dedykowana do toczenia elementów o maksymalnej średnicy 500 mm, takich jak wały, tuleje czy kołnierze, w średnio- i wielkoseryjnej produkcji, z łatwą integracją w centrach obróbczych.
• Elastyczność konfiguracji: Możliwość rozbudowy o opcjonalne sterowania (Fanuc, Siemens 828D, GSK) oraz akcesoria, takie jak uchwyt hydrauliczny, podajnik pręta czy transporter wiórów, dostosowujące maszynę do specyficznych potrzeb produkcyjnych.

Budowa i technologia tokarki CNC 500x1500

Tokarka CNC ze skośnym łożem 500x1500 została zaprojektowana z myślą o trwałości i precyzji. Skośne łoże o szerokości 390 mm z hartowanymi indukcyjnie prowadnicami zapewnia wysoką sztywność, umożliwiając stabilną obróbkę detali o maksymalnej średnicy toczenia 500 mm (nad suportem 290 mm). Wrzeciono z przelotem 82 mm i końcówką A2-8, napędzane silnikiem servo o mocy 7,5 kW, osiąga zmienne prędkości w zakresach 35-190, 120-630, 480-2500 obr/min, co pozwala na elastyczną obróbkę materiałów o różnej twardości.

System posuwu oparty na śrubach pociągowych zapewnia przyspieszony posuw 8/12 m/min w osiach X/Z, z maksymalnym przesuwem osi X/Z wynoszącym 250/1420 mm. Automatyczne smarowanie przekładni i prowadnic wydłuża żywotność komponentów, a 6-pozycyjna głowica rewolwerowa obsługuje narzędzia o rozmiarach 20x20/25x25 mm. Konik z pinolą o średnicy 75 mm, przesuwem 150 mm i stożkiem MK5 zapewnia stabilne podparcie detali, a seryjny uchwyt 200 mm z regulowaną siłą mocowania gwarantuje bezpieczne zamocowanie elementów.

Precyzja i wydajność pracy tokarki numerycznej 500x1500

Tokarka CNC do metalu 500x1500 osiąga dokładność pozycjonowania 0,024/0,036 mm w osiach X/Z, co jest wynikiem zastosowania napędów servo i sterowania SINUMERIK 808D. Funkcje programowania cykli toczenia, takie jak toczenie stożkowe czy gwintowanie, umożliwiają szybkie definiowanie procesów, skracając czas obróbki o 20-30% w porównaniu do konwencjonalnych tokarek. System chłodzenia zapewnia stabilność termiczną, co przekłada się na wysoką jakość powierzchni obrabianych detali, szczególnie przy produkcji seryjnej.

Dynamiczny napęd wrzeciona i zoptymalizowany system posuwu pozwalają na efektywną obróbkę detali o długości do 1500 mm, minimalizując odpady materiałowe i zapewniając powtarzalność w tolerancjach mikrometrycznych. Maszyna jest idealna do zastosowań wymagających wysokiej precyzji, takich jak produkcja komponentów maszyn, elementów złącznych czy części motoryzacyjnych.

Zastosowanie tokarki przemysłowej CNC 500x1500

Tokarka numeryczna 500x1500 jest przeznaczona dla zakładów przemysłowych specjalizujących się w obróbce metalu, w tym w przemyśle maszynowym, motoryzacyjnym, energetycznym i lotniczym. Maszyna sprawdza się w toczeniu elementów o maksymalnej średnicy 500 mm, takich jak wały, tuleje, kołnierze czy elementy precyzyjne o masie do 3800 kg. Kompaktowe wymiary (3700 x 2100 x 2200 mm) umożliwiają instalację w warsztatach o ograniczonej przestrzeni, a kompatybilność z systemami CAD/CAM ułatwia integrację z centrami obróbczymi w zautomatyzowanych liniach produkcyjnych.

Wyposażenie standardowe tokarki CNC 500x1500

• sterowanie SINUMERIK 808D w języku polskim

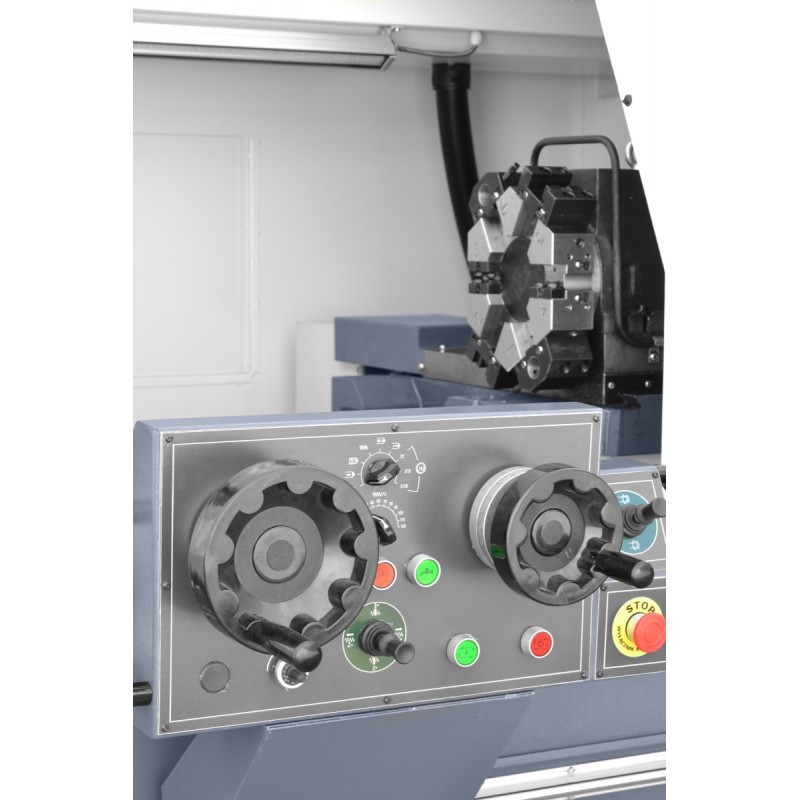

• panel do toczenia ręcznego
• funkcja Teach-In
• napędy servo firmy SIEMENS

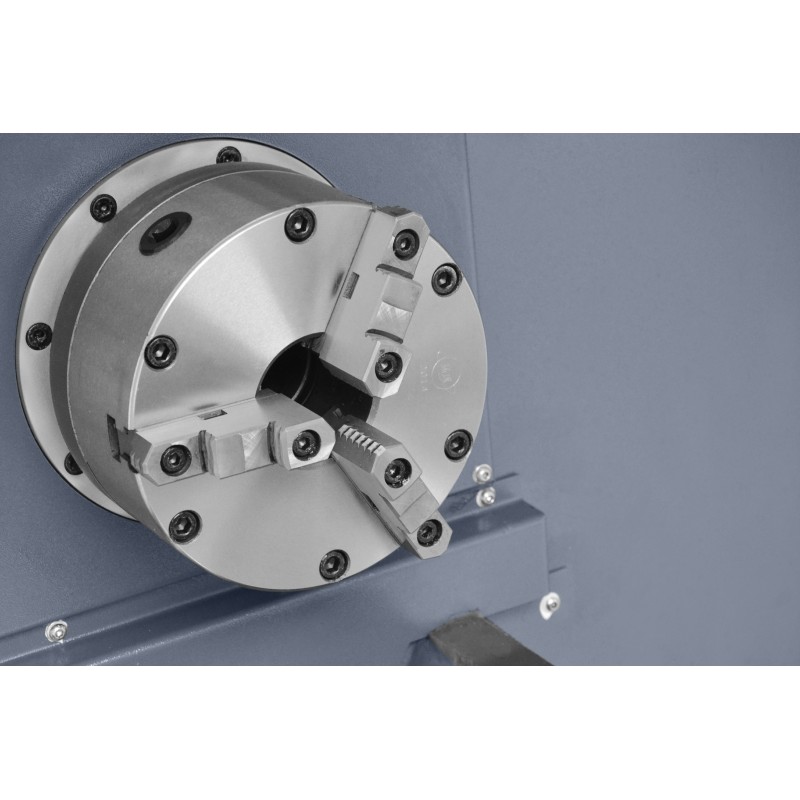

• manualny uchwyt tokarski 3-szczękowy

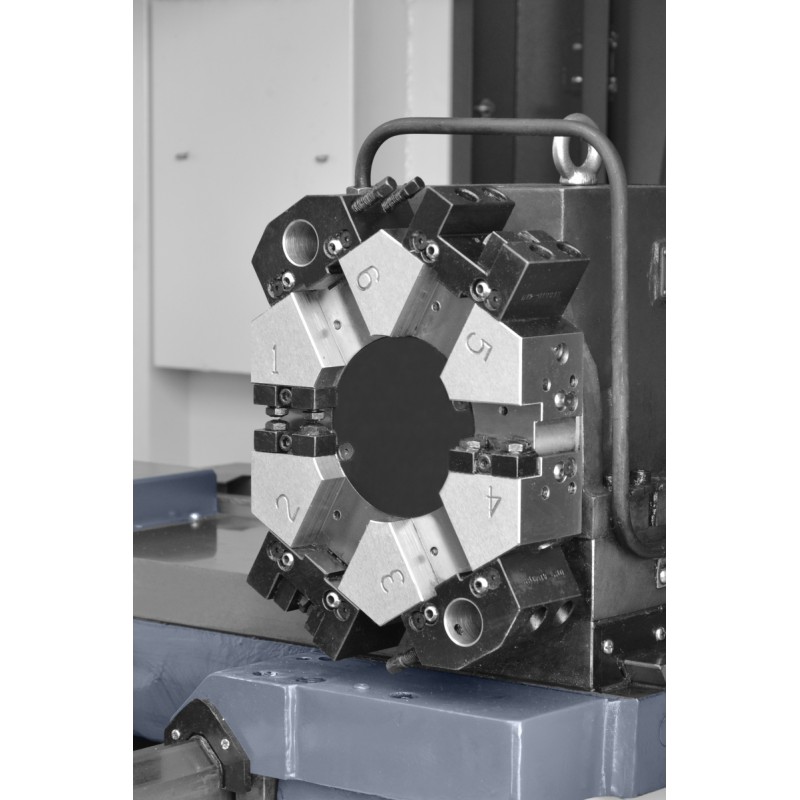

• głowica rewolwerowa 6-pozycyjna
• komplet szczęk miękkich
• konik manualny
• układ chłodzenia
• system automatycznego smarowania przekładni i prowadnic
• oświetlenie halogenowe 24V
• instrukcja obsługi w języku polskim
• deklaracja WE

Wyposażenie opcjonalne tokarki CNC 500x1500

• sterowanie: SINUMERIK 828D, Fanuc, GSK
• podtrzymka ruchoma
• podtrzymka stała
• sonda narzędziowa
• transporter wiórów
• dodatkowe szczęki miękkie
• szczęki twarde
• uchwyty tulejkowe
• chwytak obrobionych części
• podajnik pręta
• separator oparów z wnętrza kabiny
• separator zużytego oleju z chłodziwa
• oprawki narzędziowe
• oprogramowanie CAD/CAM

Parametry techniczne tokarki CNC 500x1500

Sterowania CNC – Siemens Sinumerik 808D, SINUMERIK 828D oraz Fanuc Oi-TF

Tokarki CNC do metalu 500x1500 są wyposażone w profesjonalne systemy sterowania od renomowanych producentów Siemens, Fanuc i GSK. Zapewniają one precyzję, niezawodność i elastyczność w dostosowaniu do różnych wymagań produkcyjnych, od prostych operacji po złożone procesy obróbcze.

Siemens Sinumerik 808D – kompaktowe sterowanie CNC dla podstawowych zastosowań

Siemens Sinumerik 808D to ekonomiczne sterowanie CNC dedykowane dla tokarek i frezarek klasy podstawowej, idealne dla małych i średnich zakładów. Jego kluczowe cechy to:

• Intuicyjna obsługa: Graficzny interfejs i funkcja Teach-In ułatwiają programowanie, skracając czas nauki operatorów do minimum.
• Wysoka niezawodność: Wytrzymała konstrukcja odporna na zapylenie i wilgoć, zapewniająca stabilność w trudnych warunkach warsztatowych.
• Kompatybilność: Dedykowane do maszyn o standardowych wymaganiach, z łatwą integracją napędów servo SIEMENS.
• Optymalizacja kosztów: Niskie zużycie energii i minimalne wymagania serwisowe, idealne dla początkujących użytkowników CNC.

Sterowania CNC – Siemens i Fanuc

Tokarka CNC CKT 320x1000 oferuje zaawansowane systemy sterowania CNC, takie jak SIEMENS SINUMERIK 808 Advanced, Siemens Sinumerik 828D, oraz Fanuc Oi-TF, które zapewniają precyzję, niezawodność i łatwość obsługi:

SIEMENS SINUMERIK 808 Advanced

• Intuicyjny interfejs: Prosty w obsłudze, idealny dla mniejszych warsztatów i początkujących użytkowników.
• Niezawodność: Wytrzymała konstrukcja odporna na trudne warunki przemysłowe.
• Ekonomiczność: Dedykowane do podstawowych zastosowań tokarskich i frezarskich.

Siemens Sinumerik 828D

• Wysoka moc obliczeniowa: Umożliwia dynamiczną obróbkę i obsługę złożonych cykli.
• Integracja z CAD/CAM: Ułatwia współpracę z oprogramowaniem projektowym.
• Zaawansowane funkcje: Optymalizacja ścieżek narzędzia i możliwość rozbudowy o dodatkowe moduły.

Fanuc Oi-TF

• Stabilność: Niezawodność w produkcji seryjnej i długotrwałej pracy.
• Zaawansowane cykle tokarskie: Idealne do precyzyjnych operacji skrawających, takich jak toczenie gwintów i rowkowanie.
• Intuicyjna obsługa: Czytelny interfejs przyspiesza programowanie.

Pobierz instrukcje Siemens Sinumerik 828/840

Pobierz instrukcje SIEMENS SINUMERIK 808 Advanced

Dzięki ponad 20-letniemu doświadczeniu w dostarczaniu maszyn i rozwiązań technologicznych, CORMAK jest liderem w zaopatrzeniu przemysłu.

• 16 lat doświadczenia w serwisowaniu sterowań CNC Siemens.
• 15 000 m² powierzchni magazynowej z około 12 000 maszyn i urządzeń.
• Profesjonalny serwis i doradztwo techniczne na każdym etapie współpracy.

CORMAK – polska marka, sprawdzone rozwiązania, wysoka jakość.

• Pełny serwis gwarancyjny i pogwarancyjny realizowany przez wykwalifikowanych inżynierów.
• Maszyny z europejskimi atestami bezpieczeństwa pracy, zapewniające zgodność z normami UE.
• Kompleksowe wsparcie w doborze optymalnych rozwiązań dla Twojej firmy.

Zwiększ efektywność swojej produkcji z tokarką CNC 500x1500. Skontaktuj się z nami, aby uzyskać szczegółową ofertę i profesjonalne doradztwo!
