Imaki Multifix służą do szybkiego i precyzyjnego mocowania narzędzi skrawających na tokarce. Umożliwiają błyskawiczną wymianę noży tokarskich bez konieczności każdorazowego ustawiania ich od nowa, co znacznie przyspiesza pracę i poprawia powtarzalność obróbki. System Multifix zapewnia także stabilne zamocowanie narzędzia, dokładne ustawienie wysokości ostrza oraz większą wygodę obsługi.

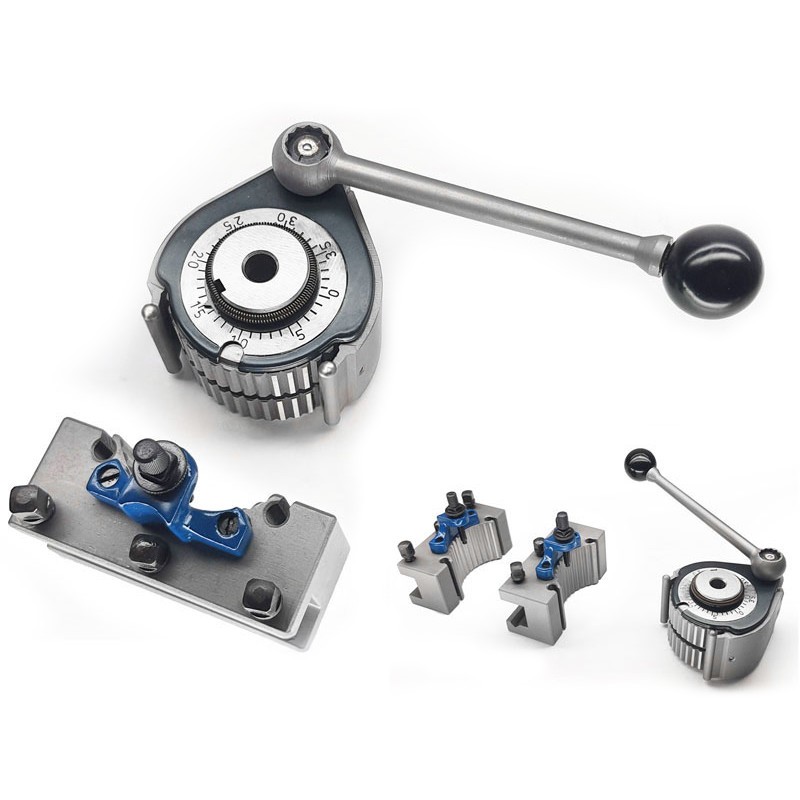

W skład zestawu wchodzi:
✔ korpus z dźwignią mocującą
głowica 540-200 x 1szt
✔ imaki narzędziowe
imak 540-211 x 3 szt
imak 540-220 x 1 szt
✔ 1 klucz nasadowy czworokątny
Charakterystyka:
✔ Płynna regulacja ustawienia wierzchołka narzędzia do o osi obrotu tokarki
✔ Brak stosowania blaszek dystansowych
Otwór w tarczy centrującej musi być wytoczony na średnicę R odpowiednią do średnicy śruby zaciskowej suportu.
| Wymiar A | Wymiar B | Typ imaka | Wymiar C | C maks. | Wymiar D | Wymiar E | cscsc | |
| Rozmiar Aa | 18–26 mm | do 12 mm | AaD1250 | 12 mm | 12 mm | 37 mm | 36 mm | 50 mm |
| Rozmiar A | 30–39 mm | do 20 mm | AD2090 | 20 mm | 31 mm | 53 mm | 56 mm | 90 mm |
| Rozmiar B | 37–57 mm | do 25 mm | BD25120 | 32 mm | 51 mm | 79 mm | 85 mm | 120 mm |
| Rozmiar C | 47–87 mm | do 32 mm | CD32150 | 40 mm | 70 mm | 110 mm | 115 mm | 150 mm |
| Rozmiar E | 28–39 mm | do 20 mm | ED20100 | 20 mm | 31 mm | 68 mm | 70 mm | 150 mm |
