Zestaw MK3 do wytaczania otworów 10-125mm

Zestaw MK3 do wytaczania otworów 10–125 mm – precyzyjna obróbka na frezarce

Profesjonalny zestaw do wytaczania otworów 10–125 mm z mocowaniem Morse MK3 to uniwersalne wyposażenie przeznaczone do dokładnej obróbki otworów na frezarkach, wiertarko-frezarkach oraz innych obrabiarkach wyposażonych w gniazdo Morse 3. Komplet pozwala na precyzyjne powiększanie, kalibrowanie oraz wykańczanie wcześniej wykonanych otworów, dzięki czemu sprawdza się zarówno w warsztatach mechanicznych, jak i w produkcji seryjnej oraz narzędziowniach.

W skład kompletu wchodzi głowica wytaczarska GWZ-50, chwyt do głowicy wytaczarskiej Morse 3 oraz zestaw 9 noży wytaczarskich GWZN-50. Taka konfiguracja umożliwia realizację wielu zadań obróbczych bez konieczności kompletowania poszczególnych elementów osobno. Zakres roztaczania od Ø10 do Ø125 mm sprawia, że zestaw jest odpowiedni do obróbki zarówno niewielkich, jak i dużych otworów technologicznych.

Głowica wytaczarska MK3 – dokładna regulacja średnicy

Najważniejszym elementem kompletu jest uniwersalna głowica wytaczarska, która umożliwia precyzyjne ustawienie noża względem osi obrabianego otworu. Przesuw sanek wynoszący 16 mm pozwala dokładnie dobrać średnicę pracy, co ma szczególne znaczenie podczas wykonywania pasowanych otworów, gniazd pod łożyska, tuleje, sworznie i inne elementy wymagające wysokiej dokładności wymiarowej.

Wytaczanie otworów za pomocą głowicy GWZ-50 umożliwia uzyskanie dokładnego wymiaru oraz poprawę jakości obrabianej powierzchni. Dzięki możliwości regulacji położenia narzędzia jeden zestaw może zastąpić wiele narzędzi o stałych średnicach i zwiększyć funkcjonalność frezarki lub wiertarko-frezarki.

Najważniejsze zalety zestawu do wytaczania

• zakres wytaczania Ø10–Ø125 mm – szerokie możliwości obróbcze,
• kompletna głowica wytaczarska MK3 z uchwytem Morse 3,
• precyzyjny przesuw sanek głowicy wynoszący 16 mm,
• zestaw 9 noży wytaczarskich,
• średnica chwytu noży 12 mm,
• możliwość precyzyjnego powiększania i wykańczania otworów,
• przeznaczenie do frezarek i wiertarko-frezarek ze stożkiem Morse 3,
• uniwersalne zastosowanie w warsztatach, narzędziowniach i zakładach przemysłowych.

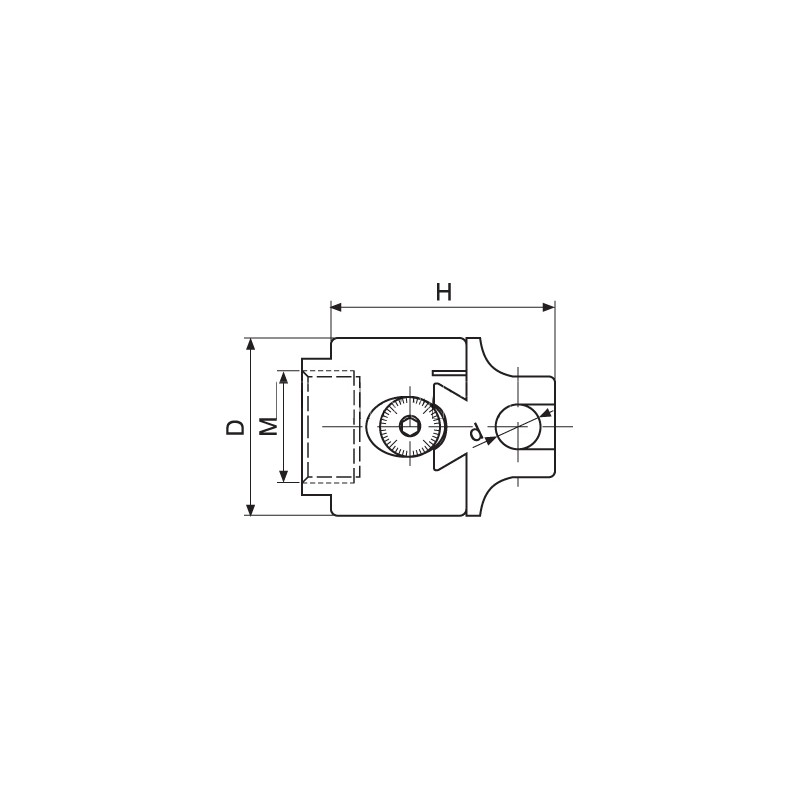

Głowica wytaczarska uniwersalna 10-125 mm, GWZ-50

Głowica wytaczarska GWZ-50 została zaprojektowana do precyzyjnego roztaczania i wykańczania otworów w zakresie od 10 do 125 mm. Regulowana konstrukcja pozwala na dokładne ustawienie pozycji noża, a tym samym na kontrolowane zwiększanie średnicy obrabianego otworu. Głowica może być stosowana podczas prac wymagających wysokiej powtarzalności oraz dokładnego dopasowania wymiaru końcowego.

Średnica roztaczania Ø10 - Ø125 mm D 50 mm H 61,6 mm M 1 1/2" - 18 Przesuw sanek 16 mm d Ø12 mm Waga 0,7 kg

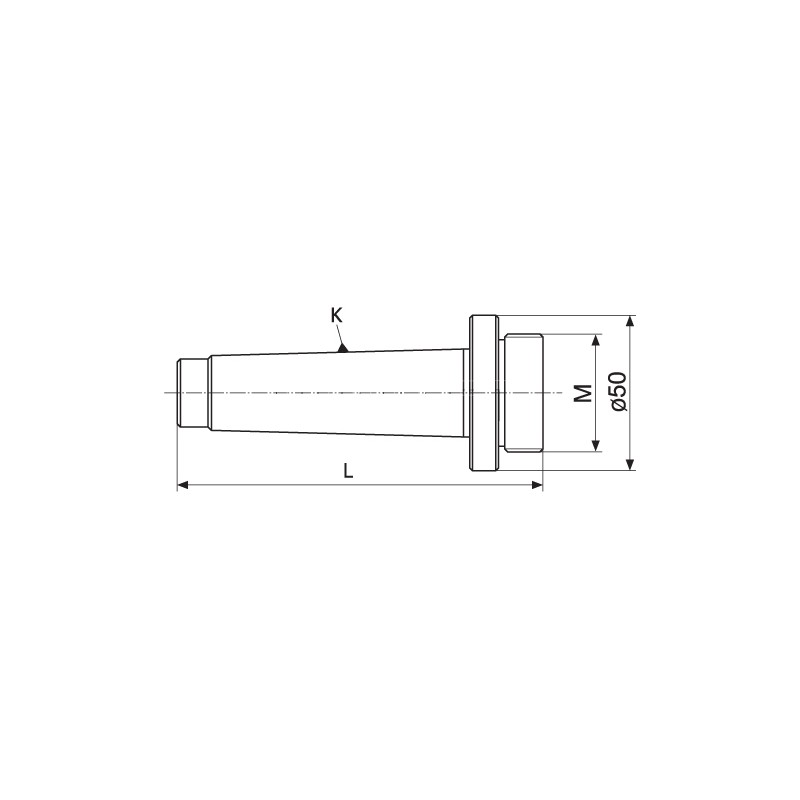

Chwyt do głowicy wytaczarskiej GWZ - Morse 3 z gwintem

Chwyt Morse 3 odpowiada za stabilne połączenie głowicy z wrzecionem obrabiarki. Mocowanie Morse 3 jest często stosowane w frezarkach i wiertarko-frezarkach, co zwiększa uniwersalność całego zestawu. Gwint mocujący 1 1/2" - 18 jest kompatybilny z głowicą GWZ-50, a długość 110 mm zapewnia odpowiednie osadzenie narzędzia.

K (Morse) 3 Gwint mocujący (M) 1 1/2" - 18 L 110 mm Waga 0,6 kg

Zestaw noży do głowicy wytaczarskiej 10-125 mm, GWZN-50

Zestaw noży wytaczarskich GWZN-50 obejmuje 9 narzędzi przeznaczonych do współpracy z głowicą GWZ-50. Każdy nóż posiada chwyt o średnicy 12 mm. Zróżnicowanie elementów zestawu pozwala dobrać odpowiednie narzędzie do średnicy i głębokości obrabianego otworu, co zwiększa zakres zastosowania całego kompletu.

Do czego służy zestaw do wytaczania otworów?

Wytaczanie otworów jest operacją stosowaną wtedy, gdy wykonany wcześniej otwór wymaga powiększenia, poprawy geometrii lub uzyskania dokładniejszej średnicy. Zastosowanie regulowanej głowicy pozwala na stopniowe zbieranie materiału oraz precyzyjne dopasowanie końcowego wymiaru.

Zestaw może być wykorzystywany między innymi do wykonywania i wykańczania gniazd pod łożyska, tuleje, pierścienie, sworznie, wałki oraz elementy pasowane. Sprawdzi się również podczas regeneracji części maszyn, napraw elementów mechanicznych oraz wykonywania nowych detali w produkcji jednostkowej i małoseryjnej.

Głowica wytaczarska do frezarki – uniwersalne wyposażenie warsztatu

Kompletny zestaw do wytaczania MK3 znacząco rozszerza możliwości frezarki i wiertarko-frezarki. Zamiast stosowania wielu oddzielnych narzędzi użytkownik może regulować średnicę obróbki za pomocą jednej głowicy i odpowiednio dobranego noża wytaczarskiego.

Dzięki szerokiemu zakresowi od 10 do 125 mm zestaw znajduje zastosowanie w warsztatach ślusarskich, serwisach maszyn, narzędziowniach, działach utrzymania ruchu oraz zakładach produkcyjnych. Jest to praktyczne rozwiązanie dla użytkowników poszukujących narzędzia do precyzyjnego wytaczania otworów na frezarce.

Kompletny zestaw głowicy wytaczarskiej MK3

Połączenie głowicy GWZ-50, chwytu Morse 3 oraz dziewięciu noży GWZN-50 tworzy kompletny zestaw gotowy do zastosowania w szerokim zakresie prac obróbczych. Głowica wytaczarska MK3 do otworów 10–125 mm to uniwersalne wyposażenie dla użytkowników, którzy oczekują precyzji, elastyczności oraz możliwości szybkiego dostosowania narzędzia do aktualnie wykonywanej operacji.
