Tokarko-frezarka CORMAK AT320 + noże + kieł obr.

  • Promocja!

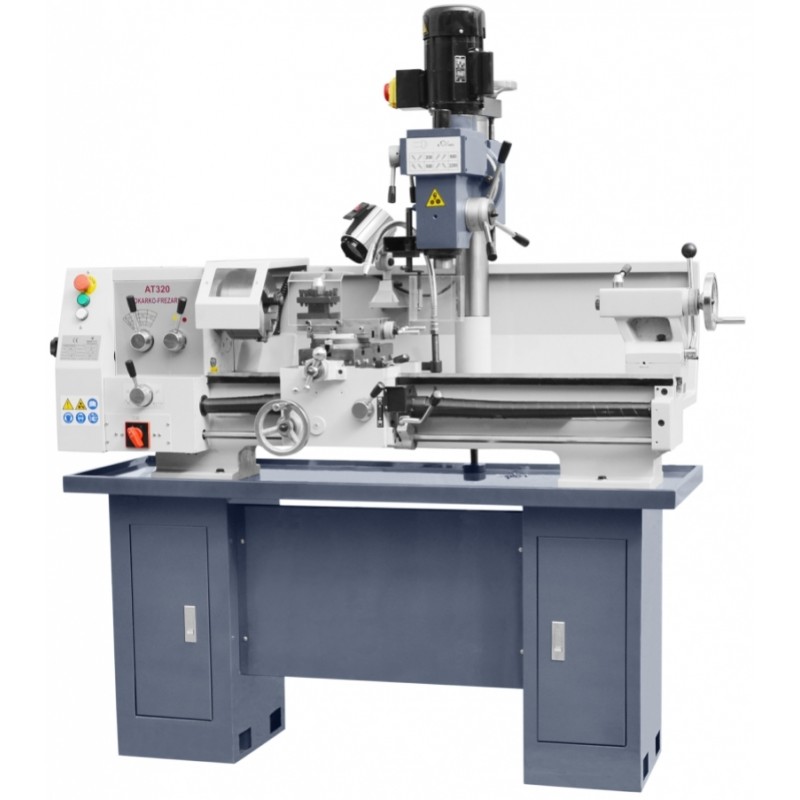

Tokarko-frezarka CORMAK AT320 + noże + kieł obr. - Tokarko-frezarka CORMAK AT320
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. - Tokarko-frezarka CORMAK AT320
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. - Tokarko-frezarka CORMAK AT320
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. -
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. -
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. -
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. - Tokarko-frezarka CORMAK AT320
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. -
  • Tokarko-frezarka CORMAK AT320 + noże + kieł obr. -
OD RĘKI NA MAGAZYNIE

Tokarko-frezarka AT-320 jest połączeniem dwóch maszyn, co przekłada się na wygodę użytkowania i oszczędność miejsca w przestrzeni pracy. Tokarka wyposażona jest w 12 -biegową przekładnię z silnikiem indukcyjnym 1,5kW/230V, frezarka wyposażona jest w 4 -biegową przekładnię z silnikiem indukcyjnym 0,55kW/230V. Wykonuje funkcje toczenia: obróbka zewnętrznych i wewnętrznych powierzchni cylindrycznych, nacinanie na nich gwintów, cięcie półfabrykatów. Funkcje frezowania: frezowanie rowków, wiercenie i rozwiercanie otworów. Stosowana jest w małych przedsiębiorstwach przemysłowych, warsztatach, garażach itp.

netto
16 949,59 zł
16 357,72 zł
Brutto
20 848,00 zł
20 120,00 zł
Najniższa cena tego produktu w ciągu ostatnich 30 dni przed obniżką wynosiła 20 848,00 zł brutto

  • CE
  • Instrukcja
    po polsku
  • Serwis
  • Gwarancja
    12/24
    miesięcy
  • Dostawa
    Gratis

Maszyna posiada łączoną konstrukcję, która łączy dwa urządzenia na raz – tokarkę i frezarkę, czyli 2 w 1. Jednocześnie każda posiada osobny silnik indukcyjny (stała prędkość) - maksymalny moment obrotowy. Na maszynie można produkować części o złożonej konfiguracji, bez konieczności ponownej instalacji na innej maszynie. Ten model może zarówno naostrzyć część, jak i wyfrezować w niej rowki oraz wywiercić otwory poza osią i pod określonym kątem.

Główne zalety:

Tokarka

  • Tokarka wyposażona w szybki włącznik na suporcie do zmiany kierunku obrotów wrzeciona.
  • Silnik indukcyjny (stała prędkość) 1,5 kW/230V napędowy o dużej mocy i wysokim momencie obrotowym, optymalnie do obróbki stali, materiałów nieżelaznych.
  • Układ chłodzenia w wyposażeniu standardowym.
  • Przelot wrzeciona 38 mm zapewnia optymalne wyniku pracy, pozwalający na obróbkę wałów o dużych średnicach.
  • Łoże z indukcyjną, szlifowaną prowadnicą ze stali hartowanej. Odpowiednia szerokość łoża 160 mm zapewnia stabilne i precyzyjne warunki pracy.
  • Hartowane i szlifowane koła zębate w przekładni wrzeciona.
  • Śruba pociągowa oraz wałek pociągowy do toczenia gwintów i posuwu automatycznego wzdłużnego i poprzecznego
  • Łatwa regulacja prędkości obrotów wrzeciona oraz posuwu automatycznego z ergonomicznego panelu sterowania na przekładnie.
  • Suport z kołami ręcznymi z precyzyjną skalą 0,05/ 0,5 mm (posuw poprzeczny/ wzdłużni).
  • Sanie narzędziowe wraz z podziałką, obracane w zakresie ± 45°, oraz konik ma układ przesuwany ± 10 mm do toczenia stożków.
  • Możliwość obróbki dużego zakresu gwintów bez konieczności wymiany kół zmianowych w gitarze. Szeroka gama toczonych gwintów: metryczny (17) 0,5–4 mm, (26) 9-48 Gg/1". Toczenie gwintów prawych i lewych
  • Maszyna w pełni zgodna z wymogami dyrektyw UE (CE) oraz polskimi przepisami i normami DIN.

 Frezarko-wiertarka

  • Frezarko-wiertarka wyposażona jest w 4-biegową przekładnię (200-2200 obr/min) z silnikiem indukcyjnym (stała prędkość) 0,55 kW/230V - zapewnia maksymalny moment obrotowy.
  • Kąt wrzeciona ± 90° - pozwala to na wiercenie otworów i frezowanie pod określonym kątem.
  • Głowica frezarska osadzona jest na okrągłej kolumnie. Zapewnia to optymalną stabilność i dokładność, także regulację obrotu głowicy o 360°  To gwarantuje wygodę w obróbce materiału.
  • Maksymalna odległość głowicy od roboczej powierzchni 300 mm, pozwala obrabiać części różnej wysokości pionowym wrzecionem.
  • Końcówka wrzeciona MK3 pozwala korzystać większe narzędzia dla obróbki metalu.
  • Robocza powierzchnia ma poprzeczne i równolegle rowki teowe, przeznaczone do mocowania osprzętu, np. imadło albo płytki dociskowe.
  • Przed rozpoczęciem frezowania konieczny jest demontaż imaka narzędziowego tokarki oraz zamontowanie w jego miejsce imadła maszynowego.

Dane techniczne:

TOKARKA

Uchwyt 3-szczękowy

160 mm

Maks. średnica toczenia nad łożem:

320 mm

Średnicę toczenia nad suportem:

190 mm

Rozstaw kłów:

800 mm

Szerokość łoża:

160 mm

Przelot wrzeciona:

38 mm

Stożek wrzeciona:

MK5

Prędkości wrzeciona:

12 zakresów (I/II), 60-1600 ob/min.

Zakres prędkości wrzeciona:

I: 60, 120, 200, 350, 600, 1050 ob/min.
II: 90, 160, 300, 500, 850, 1600 ob/min.

Wymiary Imaka tokarskiego:

78 x 78 x 22 mm

Maks. wymiar narzędzia:

16x16 mm

Zakres przesuwu sań imaka:

120 (0,05) mm

Zakres posuwu poprzecznego:

110 (0,05) mm

Zakres przesuwu wzdłużnego:

570 (0,5) mm

Liczba i zakres posuwów wzdłużnych:

0,1-1,4 mm/obr.

Liczba i zakres posuwów poprzecznych:

0,022-0,3 mm/obr.

Gwint metryczny:

(17) 0,5–4 mm

Gwint calowy:

(26) 9-48 Gg/1"

Średnica tulei konika:

34 mm

Końcówka tulei konika:

MK3

Wysuw tulei konika:

85 mm

Moc silnika S1/S6:

1,5/1,8 kW / 230 V

Moc pompy:

0,1/0,12 kW

FREZARKO-WIERTARKA

Maks. średnica wiercenia

20 MM

Stożek pinoli wrzeciona:

MT3

Średnica pinoli wrzeciona:

45 mm

Wysuw pinoli wrzeciona:

60 mm

Nachylenie głowicy:

-90° - +90°

Kąt obrotu głowicy wokół kolumny

360°

Odległość końcówki wrzeciona od kolumny

170 mm

Odległość końcówki wrzeciona od stołu (min-maks)

45 -300 mm

Prędkości wrzeciona:

4 stopnie, 200-2200 ob/min.

Zakres prędkości wrzeciona:

200, 500, 900, 2200 ob/min.

Moc silnika wrzeciona:

0,55 kW / 230V

WYMIARY MASZYNY

Wymiary maszyny D/S/W (z podstawą):

1450 x 650 x 1890 mm
Waga maszyny OK.

400 kg. (±2%)

W ZESTAWIE W ZESTAWIE KOMPLET NOŻY 16 x 16 mm 8 sztuk + kieł obrotowy MK3

Zestaw noży tokarskich 16x16 8 szt

Profesjonalny komplet noży tokarskich 8szt 16x16mm firmy z szlifowaną wlutowaną płytką skrawającą z węglika spiekanego P30 z oznaczeniem DIN.

Parametry techniczne:

  • Komplet: 8szt
  • Wielkość trzonka: 16x16mm
  • Oznaczenie płytki: P30
Oznaczenie noży w symbolu:
  • DIN: 4971R, 4972R, 282R, 4978R, 4981R, 263R, 4974R, 283R
  • ISO: 1R, 2R, 12R, 3R, 7R, 11R, 9R, 13R

Kieł obrotowy precyzyjny MK3

Kieł zespolony z główką charakteryzuje się zwiększoną dokładnością i wytrzymałością.

Zastosowanie do warsztatów tokarskich, ślusarskich i mechanicznych.

Parametry techniczne:

  • Długość całkowita - 161mm
  • Średnica w najgrubszym miejscu - 45mm
  • Trzpień - MK3
  • Średnica stożka w najgrubszym miejscu - 33mm
  • Długość stożka - 36mm
  • Kąt wierzchołkowy - 60 stopni

Wyposażenie:

  • Zestaw noży tokarskich 16x16, 8 szt (z płytką wlutowaną)
  • Kieł obrotowy precyzyjny MK3
  • Podstawa do maszyny
  • Uchwyt tokarski 3-szczękowy 160 mm
  • Szczęki lewe i prawe
  • Kieł stały MK5
  • Kieł stały: MK3
  • Koła zmianowe
  • Trzpień wiertarski MK3/B16
  • Uchwyt wiertarski B16 1-13mm
  • Układ chłodzenia
  • Smarownica
  • Klucz do uchwytu i imaka
  • Komplet narzędzi obsługowych
  • Osłony bezpieczeństwa zgodne z normami CE
  • Instrukcja obsługi w j. polskim
  • Deklaracja zgodności CE

Wyposażenie opcjonalne:

  • Zestaw noży tokarskich 16x16, 7 szt (składane)
  • Zestaw wierteł kobaltowych HSS-CO5 / 1-13mm
  • Zestaw wierteł do metalu stożek MK2 i MK3 14,5-30mm
  • Tuleja redukcyjna 3/2
  • Olej emulgujący, chłodziwo do obróbki skrawaniem ES-12 1L
