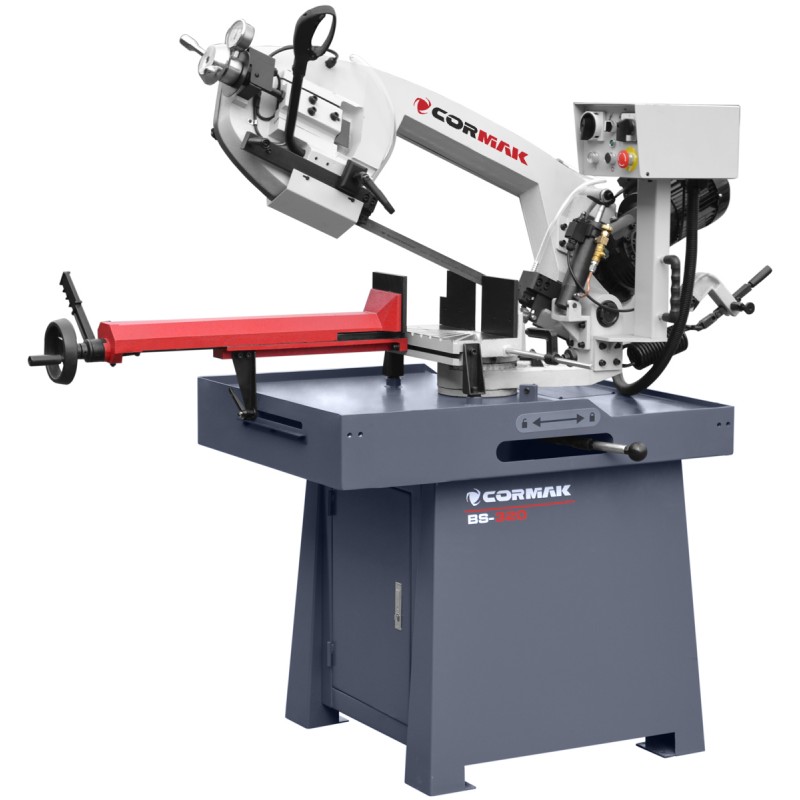

CORMAK BS-320 Metallbandsäge 400V 27mm

Maschinenbeschreibung

Die horizontale Bandsäge für Metalle mit Schwenkarm ermöglicht das Schneiden in einer Ebene senkrecht zur Achse des geschnittenen Materials und in einem beliebigen Winkel im Bereich von -45 ° bis 60 °. Das zu schneidende Material kann manuell oder mit einer beliebigen mechanischen Vorrichtung zugeführt werden, während der Werkzeugvorschub automatisch erfolgt. Bandführungen sind mit speziellen Hartmetalleinsätzen und Lagern ausgestattet. Dies hat einen großen Einfluss auf die Bandführung, deren Lebensdauer, Geradheit, Genauigkeit und Schnittqualität. Die Hartmetallführung reduziert den Verschleiß der Maschine und des Sägeblattes erheblich. Die Maschine ist mit einer effizienten Kühlpumpe mit geschlossenem Kühlmittelkreislauf ausgestattet.

Der Arm ist mit einem automatischen Messerspannungssensor ausgestattet, er ist um 25 Grad geneigt, was die Lebensdauer des Messers erhöht. Für perfekte Sauberkeit und Klingenfunktion ist an der Unterseite des Arms eine Reinigungsbürste angebracht. Die Maschine wird über ein Schneckengetriebe angetrieben. Die Maschine verfügt über einen Drehstrommotor mit zwei Schnittgeschwindigkeiten und thermischem Motorschutz. Der Cutter verfügt über einen CLOCK TENSOMETER - einen Bandspannungssensor und eine automatische Umschaltung im Falle eines Schneidbandrisses.

Das Design des oberen Teils der Basis dient als Becken zum Ablassen des Kühlmittels und zum Auffangen der beim Schneiden des Materials entstehenden Späne. An der Basis ist eine gusseiserne Werkbank mit einem Schwenkarm und einem Bedienfeld auf einem separaten Arm befestigt. Beim Schneidvorgang ist die Hauptschneidbewegung die Bewegung des Schneidbandes und die Bewegung des Unterarms. Die Geschwindigkeit des Armabfalls (Schnittgeschwindigkeit) wird durch einen hydraulischen Aktuator reguliert.

Die Vorschubgeschwindigkeit wird am Bedienfeld der Schneidemaschine geregelt. Wir können zwischen zwei Geschwindigkeiten des Schneidbandes wählen: 37,5 und 75 m/min. In der unteren Position des Arms (nach dem Schneiden des Materials) wird der Sägebandantrieb automatisch abgeschaltet. Die Sicherheit wird durch Schneidbandabdeckungen und Mikroschalter gewährleistet, die den Motorbetrieb nach dem Ende des Schneidzyklus stoppen oder eine der Abdeckungen öffnen, ein zusätzlicher Schutz besteht darin, das Schneidgerät automatisch abzuschalten, falls das Schneidband reißt.

Technische Parameter
